2-46 ArcGlide THC Manuale di istruzioni
INSTALLAZIONE

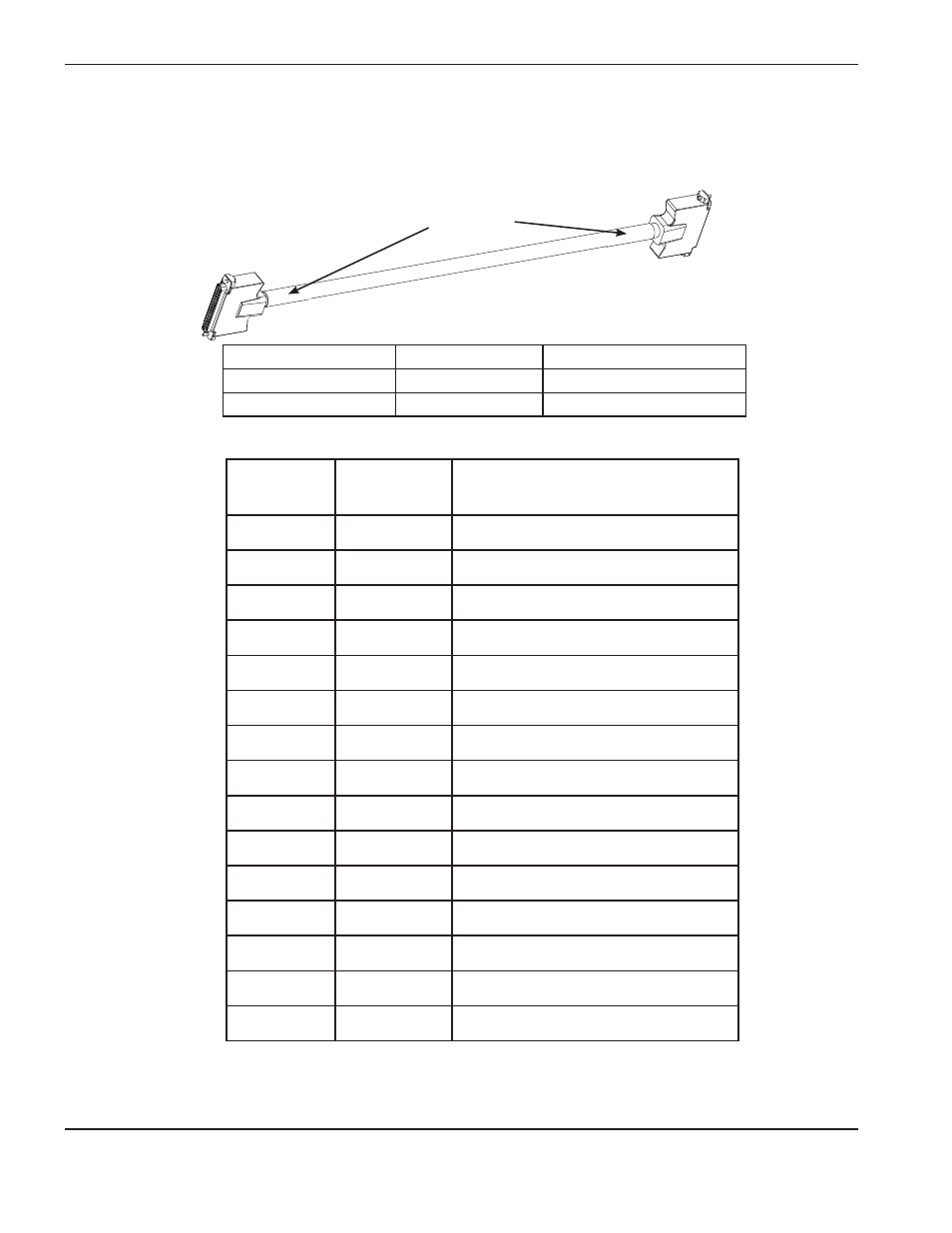

Cavo non seriale dell'interfaccia al plasma.
Questo cavo collega il PCB dell'interfaccia plasma ArcGlide e il pannello di controllo all'interno del sistema plasma.
Usare questo cavo solo quando il CNC stabilisce una comunicazione seriale direttamente con il pannello di controllo.
Codice articolo Lunghezza Usato in
223192 61 cm HPR130XD, HPR260XD
223193 2,3 m HPR400XD
N. piedino Colore Nome del segnale
1 Libero
2 Libero
3 Libero
4 Libero
5 Libero
6 Nero Movimento ingresso +
7 Blu Movimento ingresso –
8 Nero Errore ingresso +
9 Giallo Errore ingresso –
10 Nero Errore di chiusura graduale ingresso +
11 Marrone Errore di chiusura graduale ingresso –
12 Nero Non operativo ingresso +
13 Arancione Non operativo ingresso –
14 Nero Ingresso libero +
15 Bianco Ingresso libero –
Termorestringente
rosso
