2-48 ArcGlide THC Manuale di istruzioni
INSTALLAZIONE

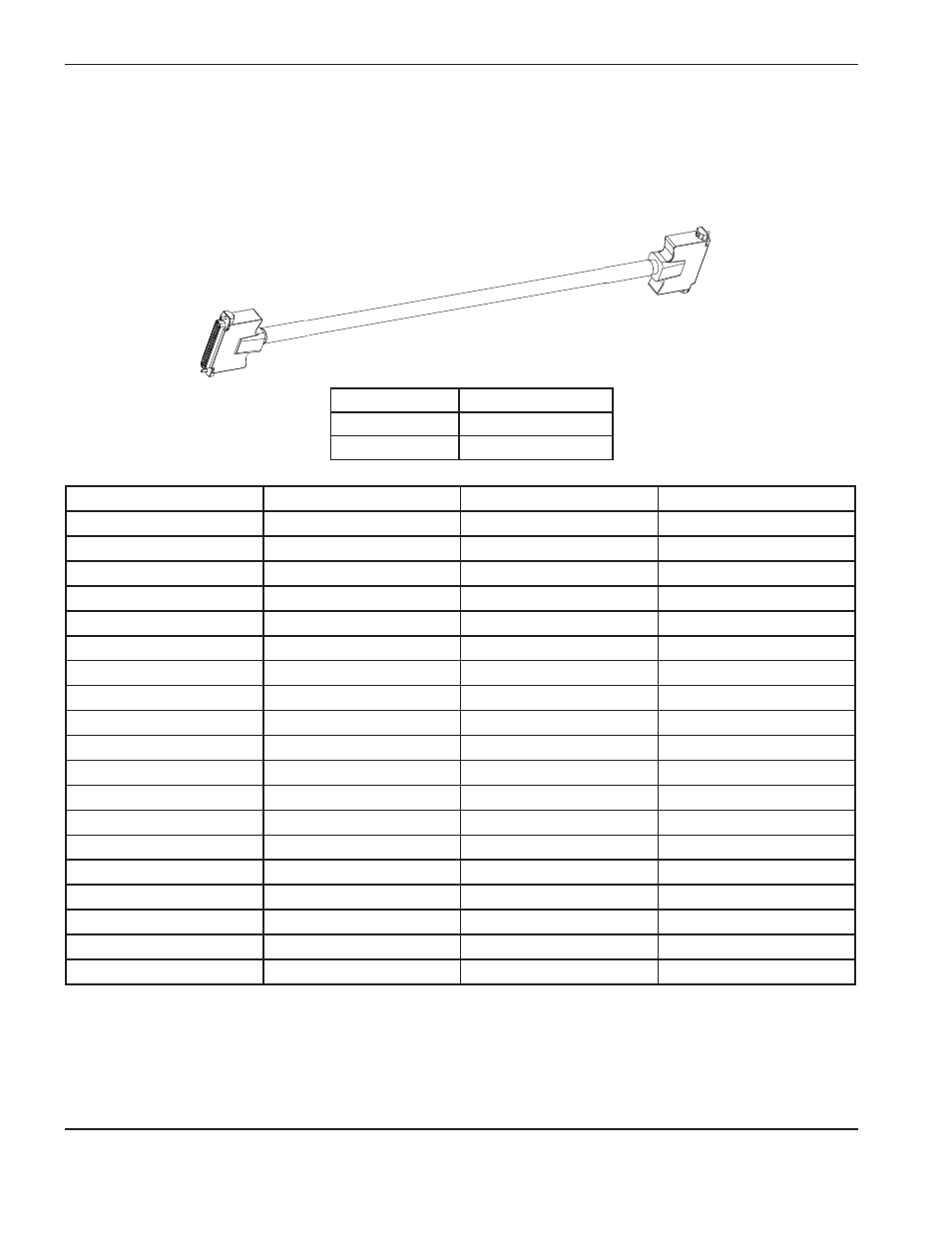

Cavo seriale dell'interfaccia al plasma
Questo cavo collega il PCB dell'interfaccia plasma ArcGlide e il pannello di controllo all'interno del sistema plasma.
Usare questo cavo quando si fornisce la comunicazione seriale dal THC ArcGlide al sistema plasma.
Codice articolo Lunghezza
123760
61,0 cm
123209 1,5 m
N. piedino Segnale N. piedino Segnale
1 HPR RX – 20 HPR RX +
2 HPR TX – 21 HPR TX +
3 RS422 Com 22 HPR acceso
4 Terra 23 Movimento
5 Terra 24 Errore
6 Terra 25 Errore di chiusura graduale
7 Terra 26 HPR NR
8 Libero 27 Libero
9 Libero 28 Libero
10 Libero 29 Libero
11 Libero 30 Libero
12 Angolo A 31 Angolo B
13 Sfondamento A 32 Sfondamento B
14 Mantenimento A 33 Mantenimento B
15 Relè stazione plasma A 34 Relè stazione plasma B
16 Accensione a distanza A 35 Accensione a distanza B
17 Libero 36 Terra
18 Terra 37 Plasma HPR
19 Libero 38 Terra
2
