Configurazione degli apparecchi collegati
18�3 Definizione del Solar-Log™ Meter (solo Solar-Log™ Meter)
In questa variante di equipaggiamento in Configurazione | Apparecchi | Definizione viene visualizzata la
scheda supplementare Meter .

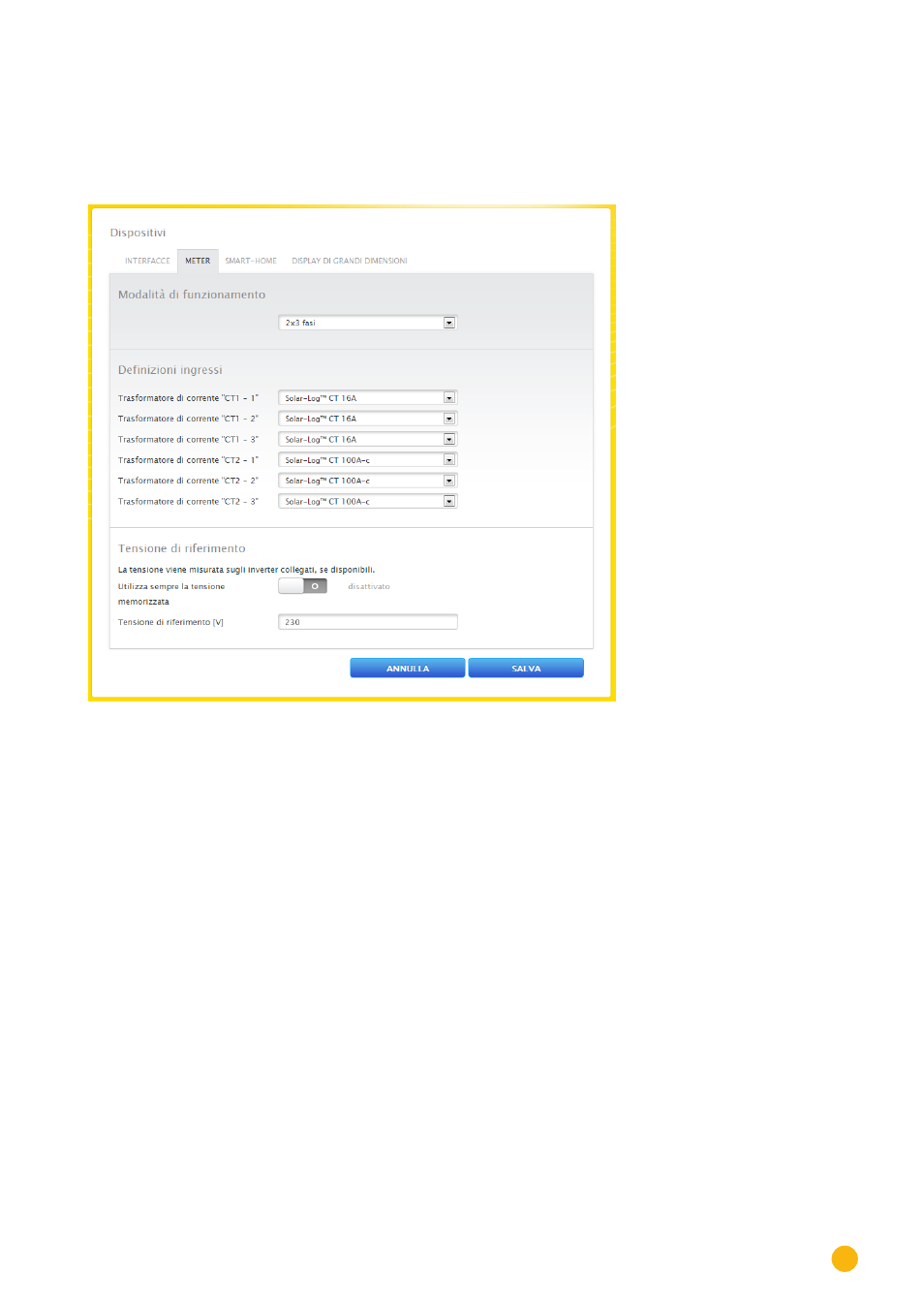

Fig. 48: Definizione degli apparecchi nel Solar-Log™ Meter
Sezione Modalità di funzionamento
•
Selezionare la modalità di funzionamento desiderata
Le modalità di funzionamento elencate si riferiscono alle diverse costellazioni di misurazione possibili.
•
2x3 fasi indica il rilevamento di due utenze a 3 fasi. I sei trasformatori di misura vengono riuniti in
due contatori.
•
1x3 e 3x1 fasi indicano il rilevamento di un'utenza a 3 fasi e tre utenze ad 1 fase. I sei trasformatori di
misura vengono riuniti in quattro contatori.
•
6x1 fase indica il rilevamento di sei utenze ad 1 fase. In questa modalità vengono visualizzati sei
contatori.
•
Le altre modalità possono essere impiegate per altre costellazioni di misurazione.
