226
Appendice
32�4�3 Variante con 3 relè
Preimpostazioni
Segnali del ricevitore di telecomando
centralizzato
Stadio K1 K2 Potenza
1 Off Off 100%
2 On Off 60%
3 Off On 30%
4 On On 0%
Cablaggio
Fig.

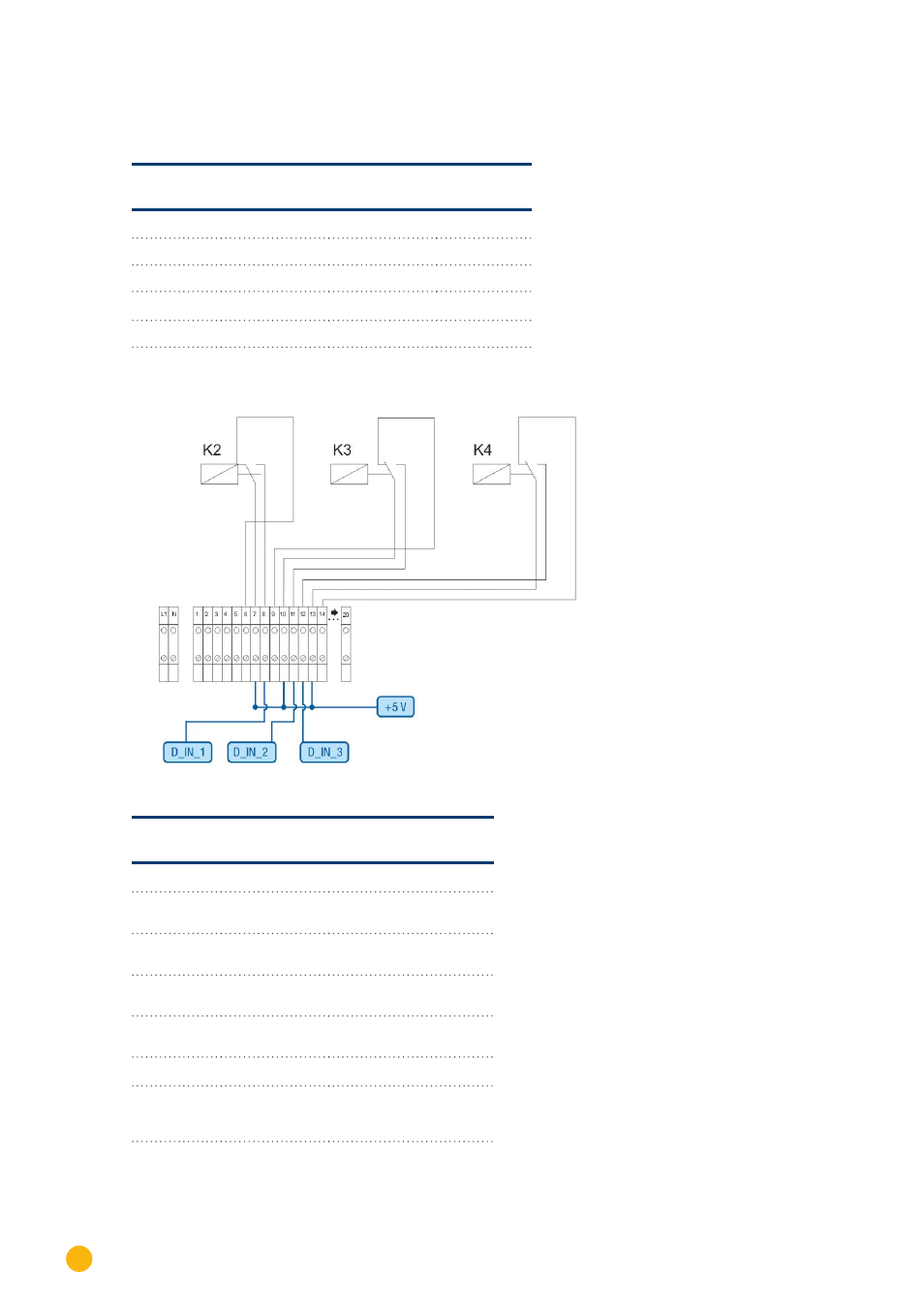

Fig. 89: Cablaggio ricevitore di telecomando centralizzato con 3 relè - Esempio 3
Collegamenti connettori della morsettiera PM+
e ricevitore di telecomando centralizzato
Pin Piedinatura Significato
1 +5V Tensione di controllo
potenza attiva
2 D_IN_1 Stadio 2
60%
3 D_IN_2 Stadio 3
30%
4 D_IN_3 Stadio 4
0%
5 D_IN_4 inutilizzato
6 +5V Tensione di controllo
potenza reattiva (inuti-
lizzata)
