41
Piedinatura e cablaggio degli attacchi
10�5�2 S0 OUT IN (S0-IN A e S0-OUT)
Nel caso dell'interfaccia S0_OUT_IN si tratta di un'interfaccia hardware combinata per il rilevamento dei
valori misurati dai contatori di energia e per l'emissione degli impulsi S0. Per il collegamento al Solar-Log™
utilizzare il connettore della morsettiera in dotazione.
S0_OUT_IN
Pin Piedinatura
1 Uscita 27 mA
2 Ingresso max 27 mA
3 Contatto di misura
4 Massa
5 S0 Out+
6 S0 Out-

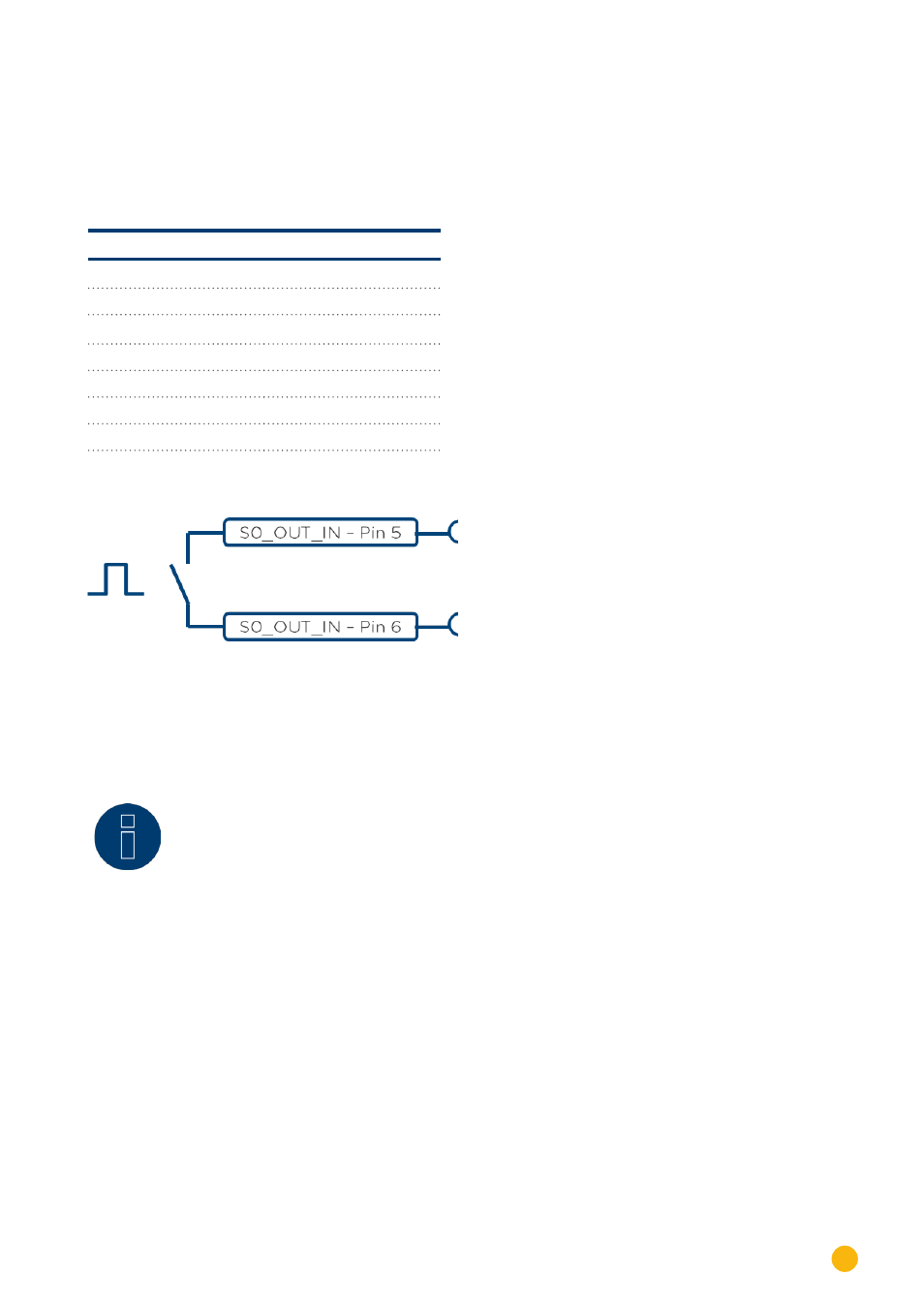

Fig. 25: Rappresentazione schematica uscita S0
Nota
Sconsigliamo l'utilizzo dell'uscita S0 per il feedback dell'alimentazione REALE al vostro
gestore di rete.
A causa dei processi di calcolo interni del Solar-Log™ gli impulsi vengono emessi ritarda-
ti.
