Funzioni speciali
gnale simili con molti contatti di comando differenti e codifiche di segnale differenti. La matrice di confi-
gurazione del Solar-Log™ PM+ offre quindi la massima flessibilità, è possibile configurare la maggior parte
delle varianti comuni.
I ricevitori di telecomando centralizzato di norma dispongono da 2 a 5 relè. L'assegnazione dei singoli stati
di relè per un determinato fattore di spostamento viene effettuata dal rispettivo gestore di rete e archiviata
sulla base di questa matrice nel Solar-Log™. Gli inverter collegati possono quindi essere regolati sui fattori
di spostamento predefiniti.

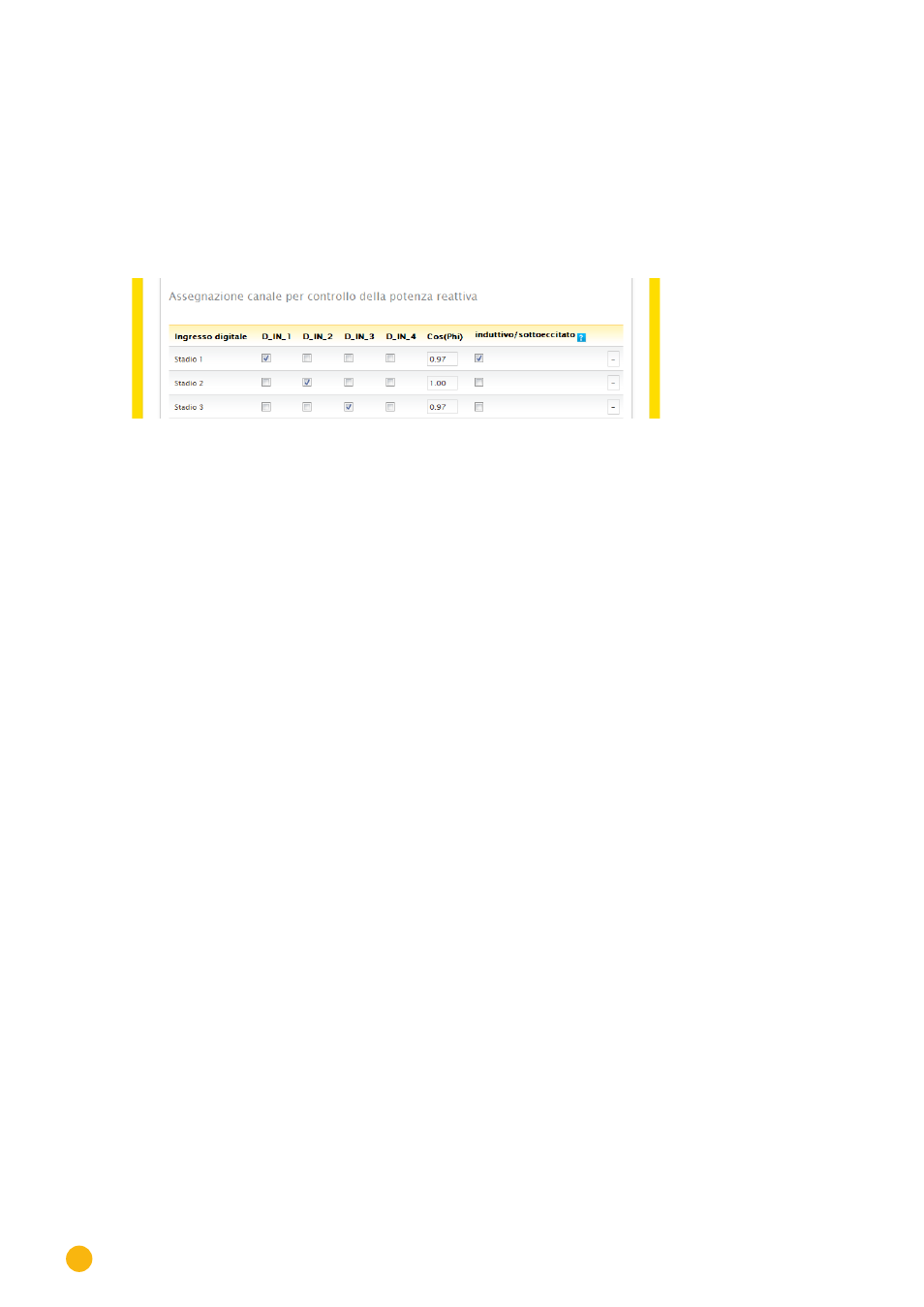

Fig. 61: Impostazioni del canale per cos (Phi) controllabile da remoto
Per ogni stadio viene definita una combinazione di segnali in ingresso e un valore per cos (Phi).
L'apposizione del segno di spunta con ingressi digitali dell'interfaccia PM+ (D_IN_1 fino a D_IN_4) indica
che questo ingresso è attivato con 5V del Pin 6, per regolare il valore impostato sotto cos (Phi).
Nell'impostazione base vengono visualizzati 3 stadi. Il segno "+" consente di ampliare questo elenco a 16
stadi.
Procedura:
•
Selezionare Controllabile da remoto
•
Selezionare le interfacce degli inverter da regolare
•
Memorizzare le impostazioni del canale per la riduzione della potenza a seconda delle preimposta-
zioni e del cablaggio
•
Selezionare Opzioni
•
SALVA le impostazioni
Altre opzioni
La commutazione dal cos (Phi) controllabile da remoto alle curve caratteristiche possibili può essere ese-
guita mediante una determinata costellazione dei segnali all'interfaccia PM+.
Fig. 62: Commutazione su linee caratteristiche della potenza reattiva con determinati segnali
