32
Attacchi opzionali
Nota
Raccomandiamo un controllo annuale e la pulizia delle schede SIM.
I punti di contatto della scheda SIM, a causa dell'umidità presente nell'aria, possono
corrodersi e dovrebbero essere puliti regolarmente anche in caso di funzionamento
corretto.
9�2 Solar-Log™ Meter (Solar-Log 300 e 1200)
Nella variante di dotazione Solar-Log™ Meter, il Solar-Log™ dispone di un'interfaccia per il collegamento
di massimo sei trasformatori di corrente. Questa interfaccia Meter opzionale consente di misurare singole
utenze e unità di produzione (contatore di produzione).

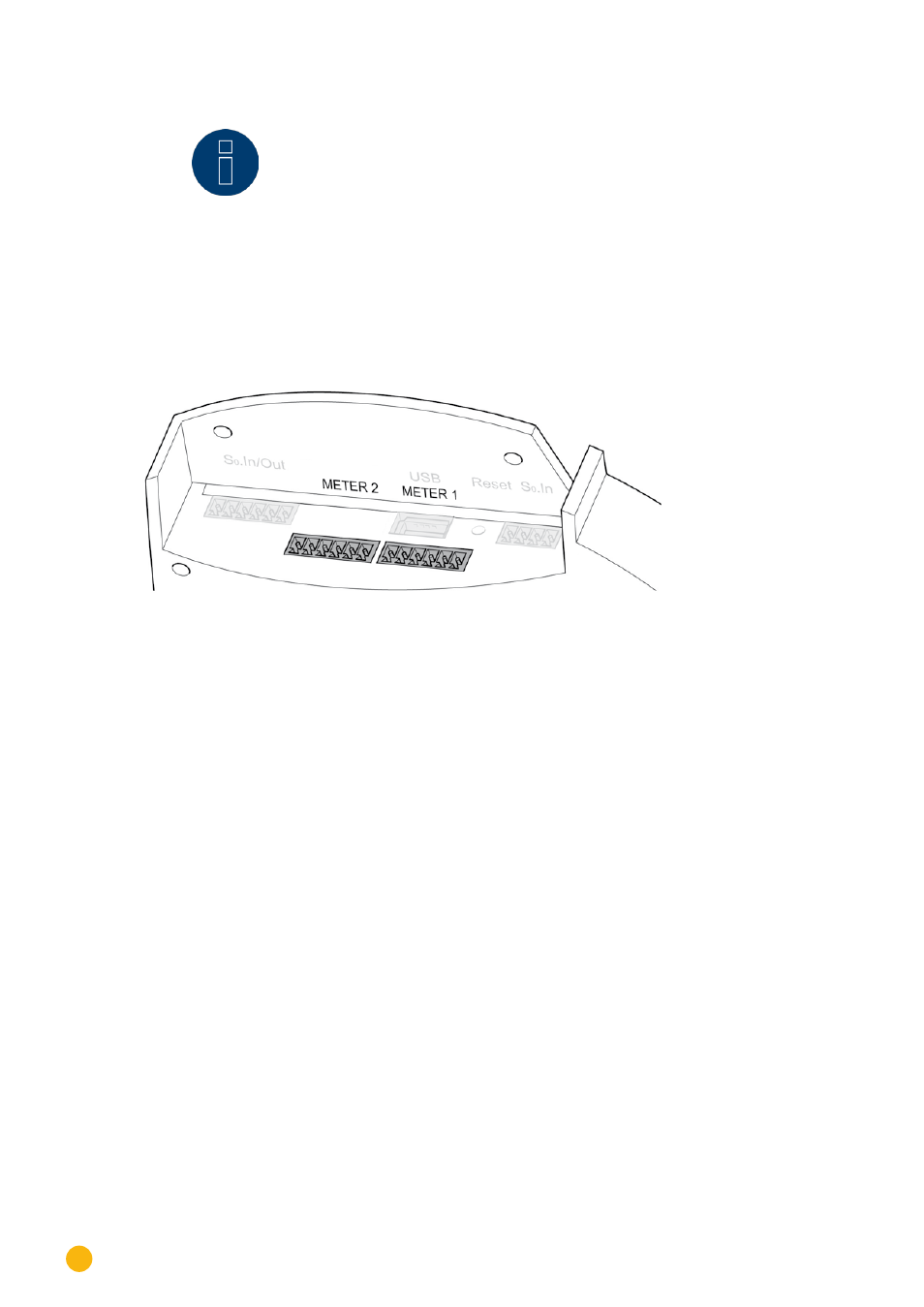

Fig. 16: Attacchi per trasformatori di corrente (Solar-Log™ Meter)
Questi trasformatori di corrente (CT) possono rilevare il flusso di corrente (corrente alternata) per utenze
monofase o trifase in diverse costellazioni. La potenza viene calcolata in base a una tensione di riferimento
memorizzata o calcolata dal Solar-Log™.
Costellazioni:
•
2x3 fasi
•
1x3 fasi + 3x1 fase
•
6x1 fase
•
3x2 fasi
•
2x2 fasi + 2x1 fase
•
1x2 fasi + 4x1 fase
I trasformatori di corrente devono essere collegati con il lato secondario all'interfaccia Meter.
Fig. 17: Due connettori a sei poli della morsettiera per l'interfaccia Meter
