Piedinatura e cablaggio degli attacchi
10�3 RS485/422 - B
Per l'attacco degli inverter e/o degli accessori all'interfaccia RS485/422 - B utilizzare il connettore della
morsettiera in dotazione.

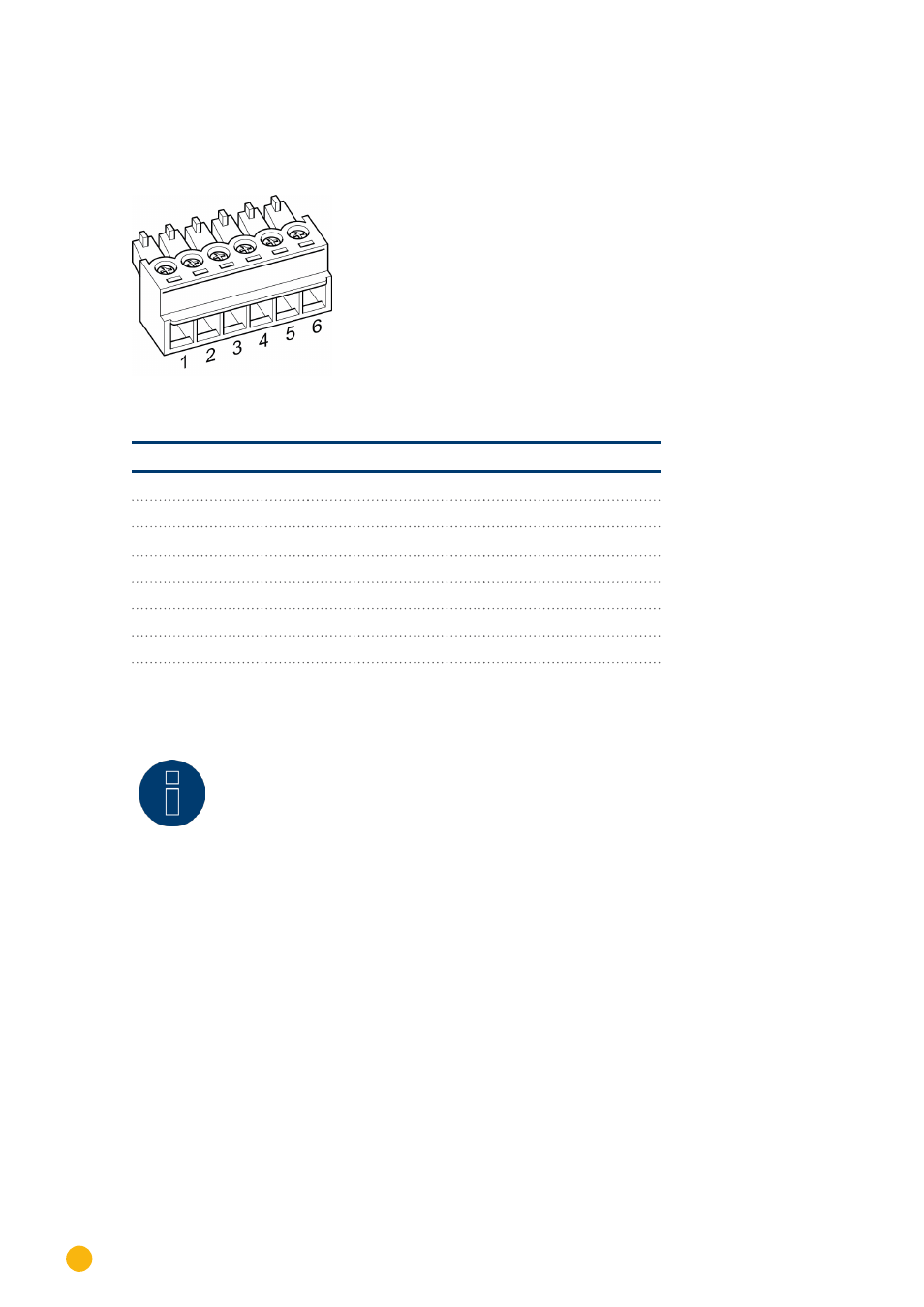

Fig. 22: Connettore della morsettiera a 6 poli
RS485/422 - B
Pin Piedinatura RS485 Piedinatura RS422
1 Data+ T/RX+
2 12 V 12V
3 Massa Massa
4 Data- T/RX-
5 R/TX+
6 R/TX-
Nota
Se a questa interfaccia sono collegati inverter che utilizzano l'interfaccia RS422 (ad es.
Fronius, AEG, Riello), non è possibile integrare alcun accessorio (sensore, contatore, di-
splay,...) in questo bus.
