224
Appendice
32�4�2 Variante con 2 relè
Preimpostazioni
Segnali del ricevitore di telecomando
centralizzato
Stadio K1 K2 Potenza
1 Off Off 100%
2 On Off 60%
3 Off On 30%
4 On On 0%
Cablaggio

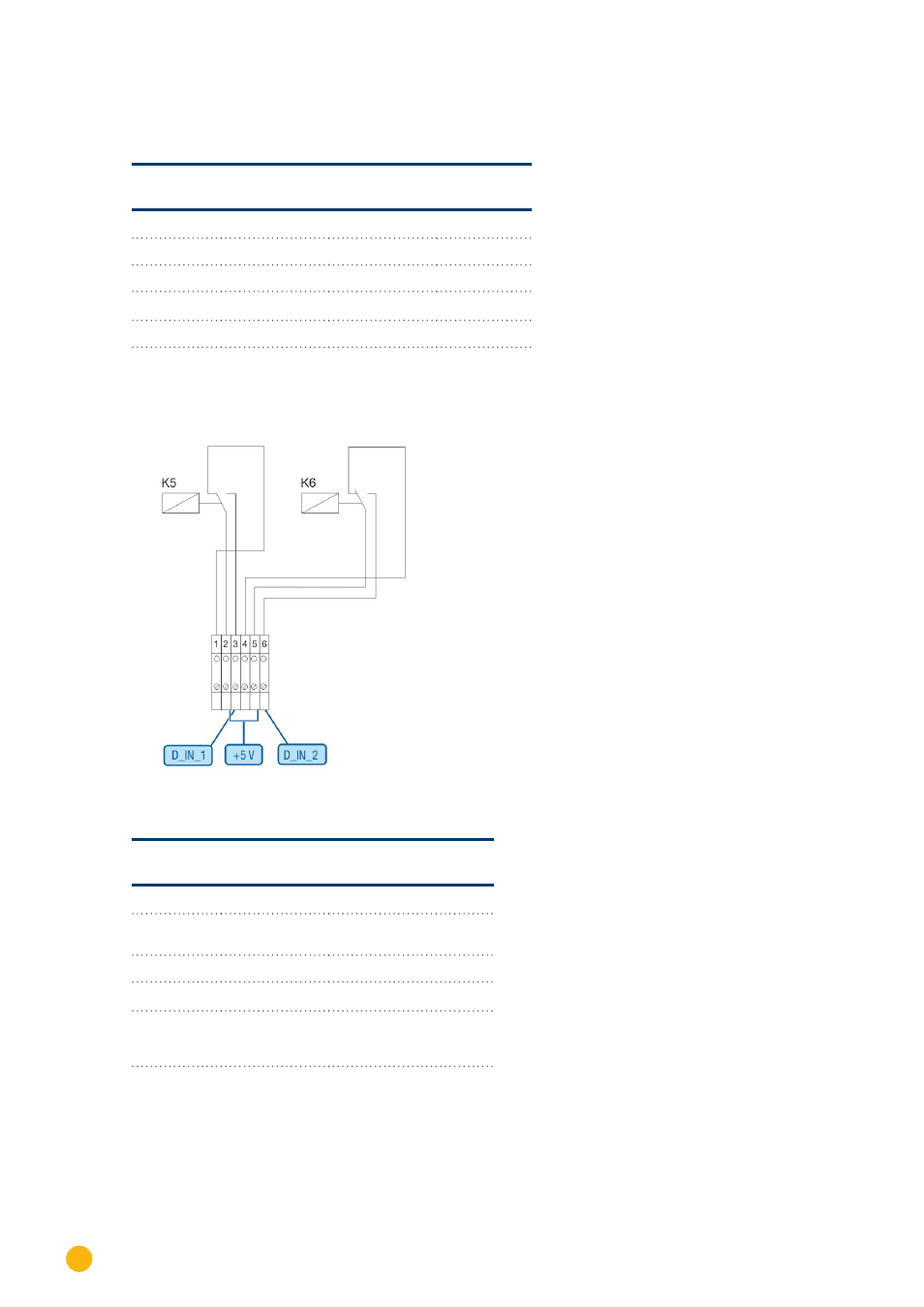

Fig. 87: Cablaggio ricevitore di telecomando centralizzato con 2 relè - Esempio 2
Collegamenti connettori della morsettiera PM+
e ricevitore di telecomando centralizzato
Pin Piedinatura Significato
1 +5V Tensione di controllo
potenza attiva
2 D_IN_1 K5 attivato
3 D_IN_2 K6 attivato
6 +5V Tensione di controllo
potenza reattiva (inuti-
lizzata)
