37
Piedinatura e cablaggio degli attacchi
10�1 Istruzioni per il cablaggio
Il cablaggio degli inverter e degli accessori deve essere eseguito con la massima attenzione. Un cablaggio
difettoso è la causa più frequente di guasto nella messa in funzione del Solar-Log™.
Raccomandiamo quindi:
•
cablaggio con cavi di pregio.
Per es.: LIYCY >=0,14 mm
2 o Cat 5/7 SSTP,
•
Nel cablaggio all'esterno è necessario osservare le preimpostazioni del costruttore per quanto
riguarda la stabilità UV e il tipo di montaggio.
•
Per tratti piuttosto lunghi raccomandiamo una sezione più grande.
•
Utilizzo di manicotti per fili flessibili.
•
Torsione dei doppini appaiati e della schermatura.
•
Cablaggio da sinistra a destra.
•
Cablaggio da chiaro a scuro.
Fig. 19: Cablaggio campione al connettore a 4 poli della morsettiera
Fig. 20: Fig. Dettaglio del connettore della morsettiera con manicotti
10�2 RS485-A (solo Solar-Log 1000, 1200 e 2000)
Per l'attacco di inverter e/o accessori all'interfaccia RS485 - A utilizzare il connettore della morsettiera in
dotazione.

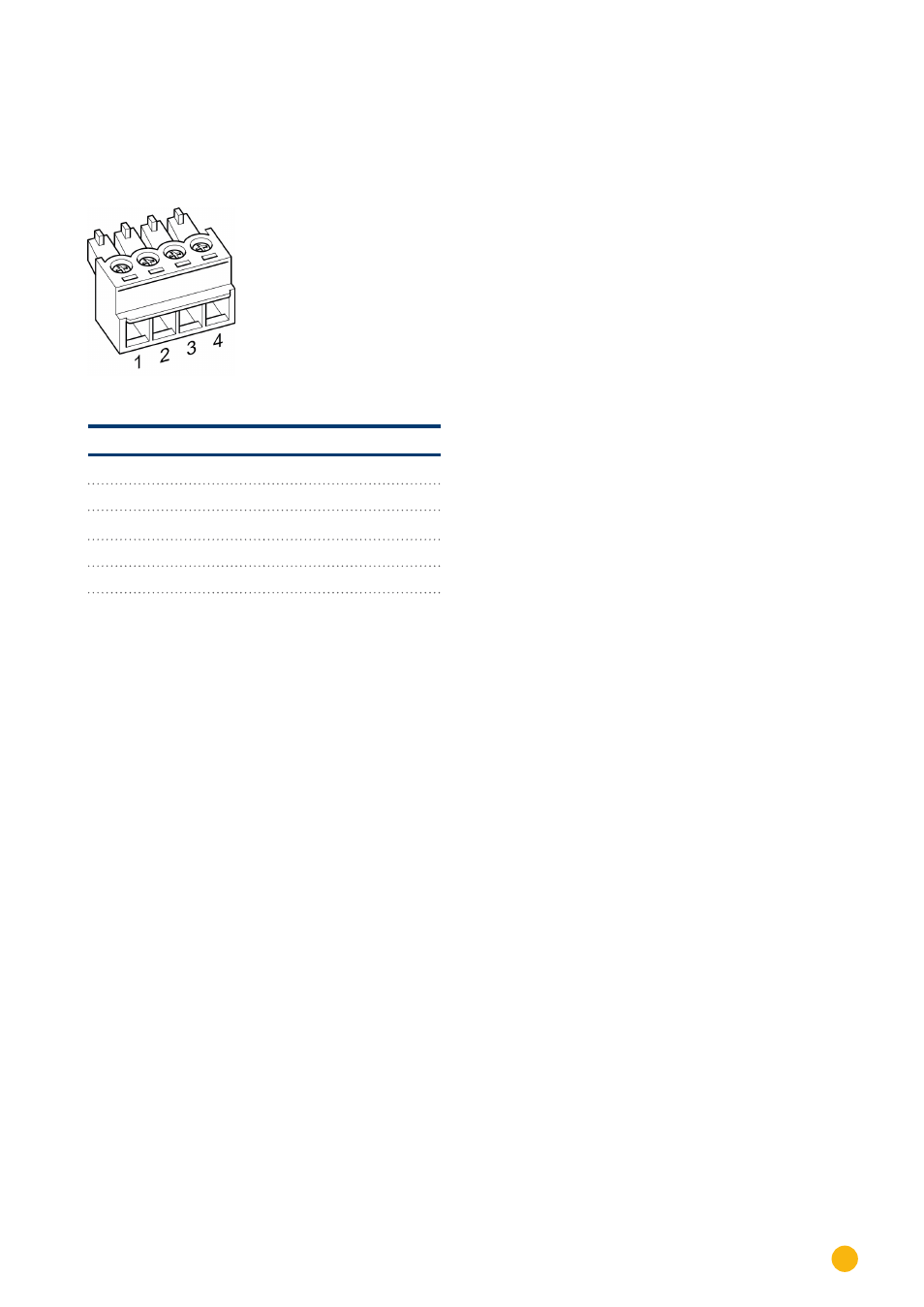

Fig. 21: Connettore della morsettiera a 4 poli
RS485 - A
Pin Piedinatura
1 Data+
2 12 V
3 Massa
4 Data-
