40
Piedinatura e cablaggio degli attacchi
10�5 S0
I Solar-Log 300, 1200 e 2000 dispongono delle seguenti interfacce S0:
•
S0-IN B e
•
interfaccia combinata S0_OUT_IN (S0-IN A e S0-OUT)
10�5�1 S0-IN B
Nel caso dell'interfaccia S0-IN si tratta di un'interfaccia hardware per il rilevamento dei valori misurati dai
contatori di energia. Per il collegamento al Solar-Log™ utilizzare il connettore della morsettiera in dotazio-
ne.

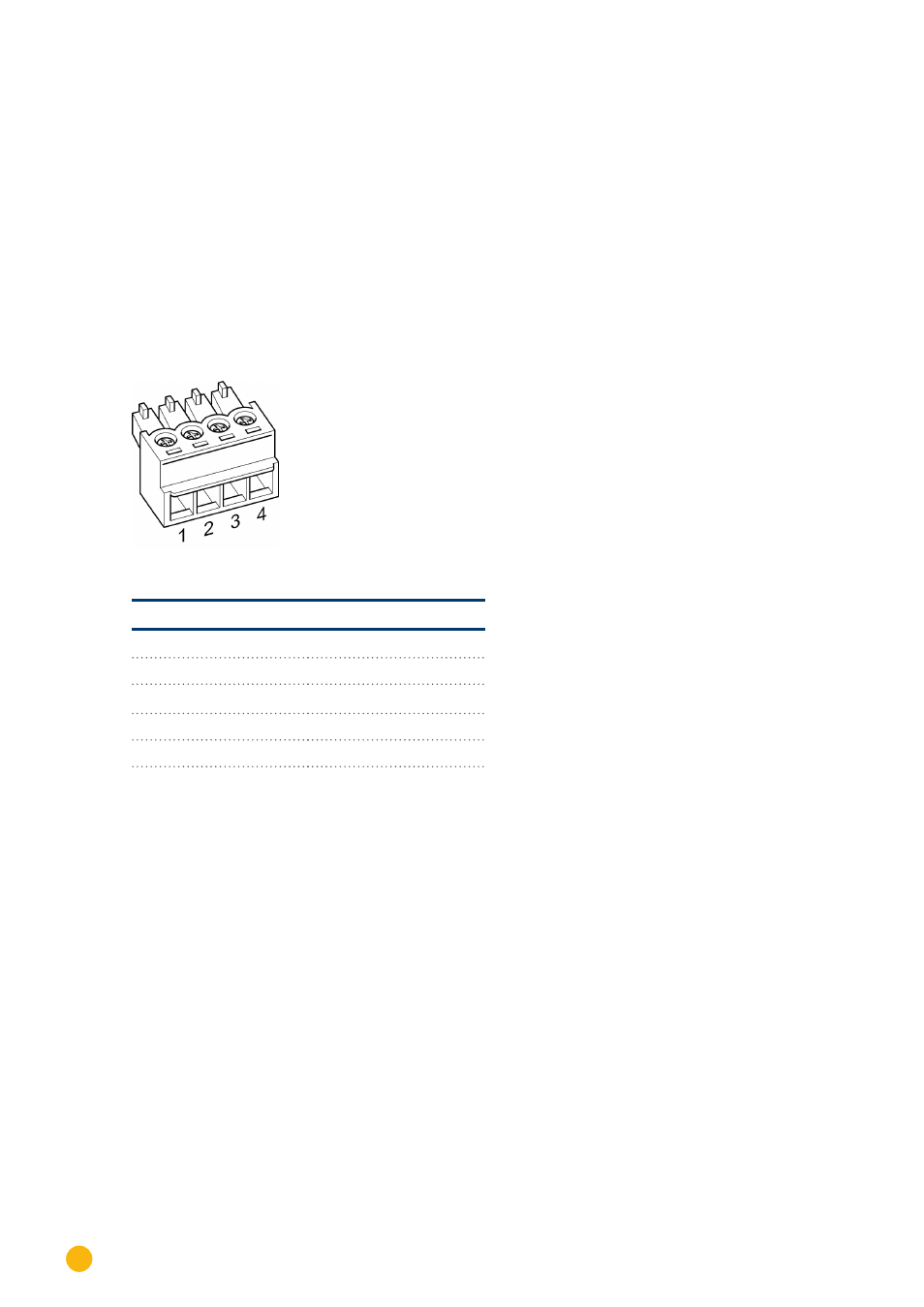

Fig. 24: Connettore della morsettiera a 4 poli
S0-IN A
Pin Piedinatura
1 S0 + uscita 27mA
2 S0 - ingresso max 27mA
3 Contatto di misura
4 Massa
Istruzioni di installazione per contatori esterni sono riportate anche nel capitolo “12.5 Contatore di corrente
esterno” a pagina 54.
