90
Configurazione degli apparecchi collegati
Sezione RS485-B
RS485-B è un'interfaccia combinata alla quale possono essere collegati anche inverter RS422.
Impostare qui i componenti collegati a questa interfaccia. Possono essere:
•
Inverter/Altro
•
contatori di corrente o
•
sensori
Se in questo bus viene utilizzato un pacchetto wireless, deve essere attivato l'interruttore per il pacchetto
wireless.
Sezione RS485-C (solo Solar-Log 2000)
RS485-C è un'interfaccia combinata alla quale possono essere collegati anche inverter RS422.
Impostare qui i componenti collegati a questa interfaccia. Possono essere:
•
Inverter
•
contatori di corrente o
•
sensori
Se in questo bus viene utilizzato un pacchetto wireless, deve essere attivato l'interruttore per il pacchetto
wireless.
Sezione Rete
Se un inverter è collegato al Solar-Log™ tramite rete / LAN, selezionare in questo punto la relativa marca
dell'inverter.
Sezione CAN (solo Solar-Log 1000 e 2000)
Se un inverter è collegato al Solar-Log™ tramite CAN bus, selezionare in questo punto la relativa marca
dell'inverter.
Procedura
•
Definire gli apparecchi collegati alle relative interfacce
•
SALVA le impostazioni

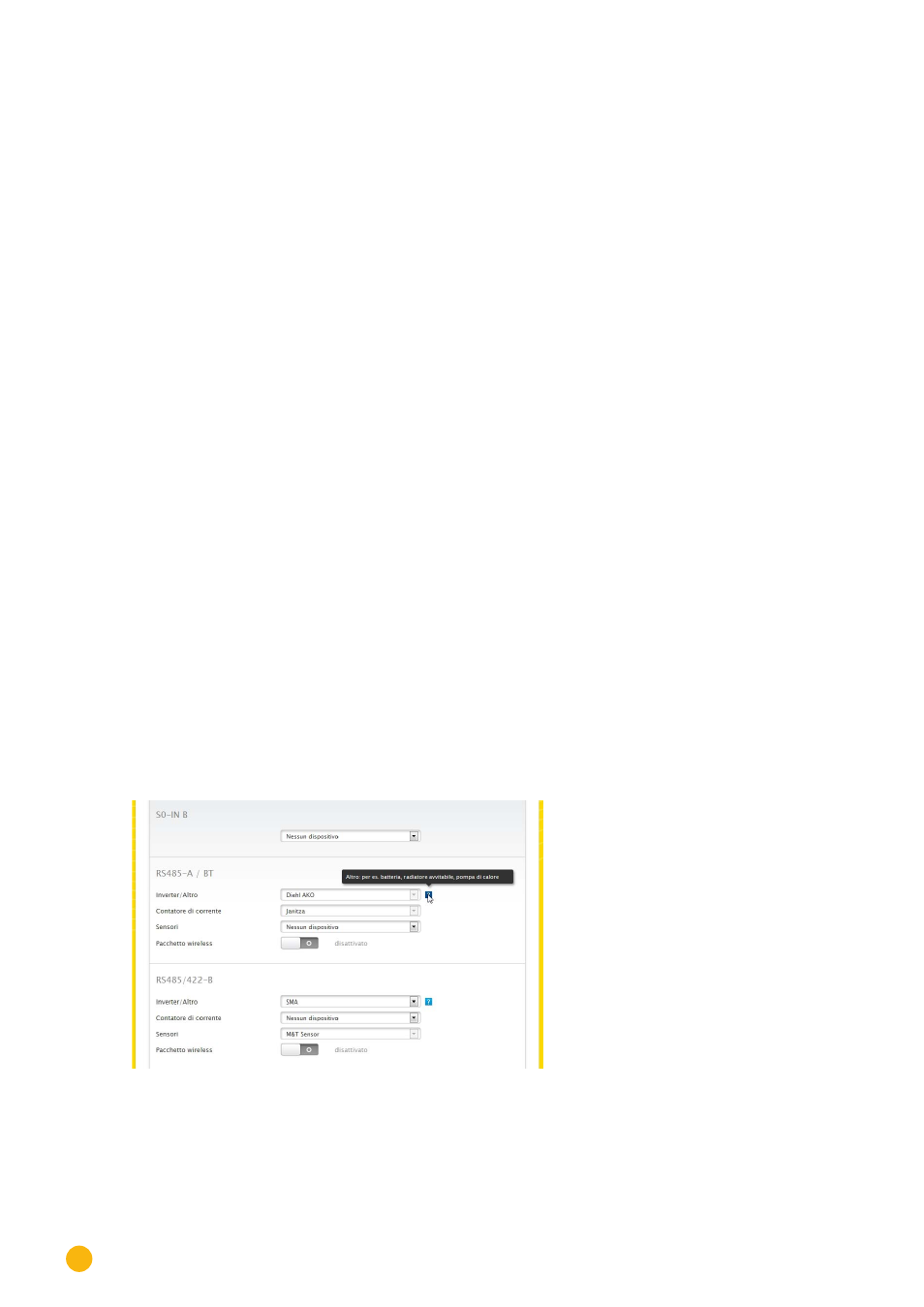

Fig. 47: Esempio di una definizione dell'apparecchio con testo guida attivato
Nell'esempio sono collegati i seguenti inverter:
RS485 A: 1 inverter Diehl Ako
RS485 A: 1 contatore di corrente Janitza
RS485 B: 1 inverter SMA
RS485 B: 1 M&T Sensor
