Collegamento accessori
12�3 Ricevitore di telecomando centralizzato
Gli apparecchi Solar-Log™ della serie PM+ dispongono di un'interfaccia supplementare a 6 poli, nella quale
è possibile collegare al massimo due ricevitori di telecomando centralizzato o impianti di telecomando con
rispettivamente quattro contatti a potenziale zero.
Cablaggio
I contatti relè del ricevitore di telecomando centralizzato nel
Solar-Log™ PM+ vengono collegati mediante interfaccia PM+ a 6 poli nella parte superiore del Solar-Log™.

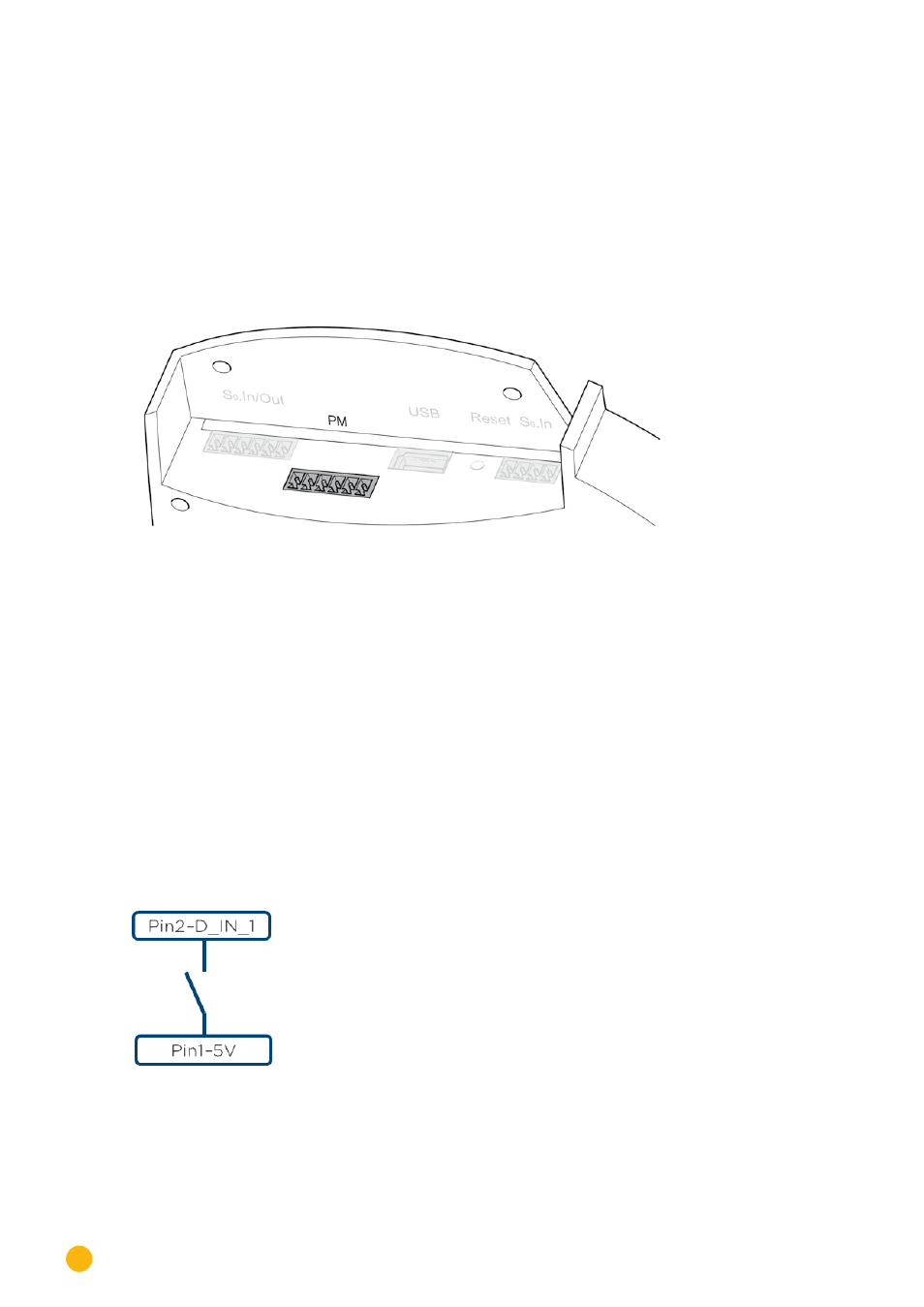

Fig. 29: Interfaccia PM+ a 6 poli
I ricevitori di telecomando centralizzato utilizzati dai gestori di rete utilizzano un numero differente di relè.
Questi relè sono denominati in modo differente e sono disponibili per diversi livelli di riduzione e/o fattori
di spostamento cos Phi.
Per consentire la massima flessibilità possibile, i livelli di riduzione predefiniti dal gestore di rete e la relativa
segnalazione nel ricevitore di telecomando centralizzato vengono valutati rispettivamente mediante massi-
mo quattro ingressi digitali del Solar-Log™.
Affinché il Solar-Log™ PM+ possa valutare i segnali dei ricevitori di telecomando centralizzato, questi ultimi
devono essere attivati con la tensione di controllo (per potenza attiva e reattiva) dall'interfaccia PM+. I
contatti di controllo di norma sono eseguiti come contatti di chiusura; ovvero i contatti vengono chiusi per
il comando corrispondente.
Per i comandi della potenza attiva è necessario utilizzare la tensione di controllo del pin 1
Per i comandi della potenza reattiva è necessario utilizzare la tensione di controllo del pin 6
Questa tensione di controllo viene applicata sulla radice dei relè corrispondenti, l'uscita del relè (contatto
di chiusura) viene appoggiata su un ingresso digitale dell'interfaccia PM+.
Fig. 30: Principio di base cablaggio interfaccia PM+ con ricevitore di telecomando centralizzato per comandi della
potenza attiva
Esempi per il collegamento dei ricevitori di telecomando centralizzato sono riportati nell'appendice del
presente manuale di installazione.
