39
Piedinatura e cablaggio degli attacchi
10�4 RS485/422 - C (solo Solar-Log 2000)
Per l'attacco degli inverter e/o degli accessori all'interfaccia RS485/422 C utilizzare il connettore della
morsettiera in dotazione.

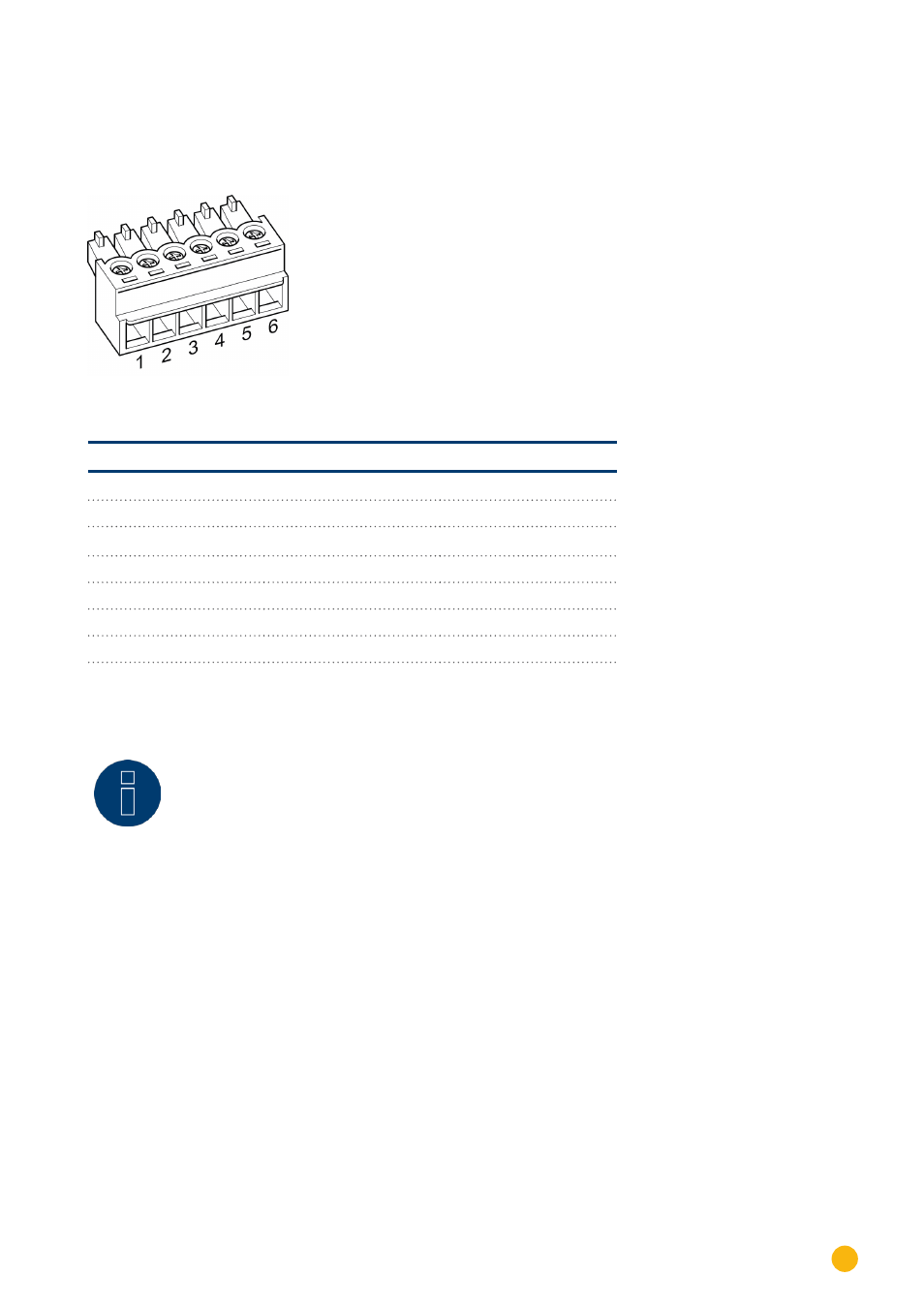

Fig. 23: Connettore della morsettiera a 6 poli
RS485/422 C
Pin Piedinatura RS485 Piedinatura RS422
1 Data+ T/RX+
2 12 V 12V
3 Massa Massa
4 Data- T/RX-
5 R/TX+
6 R/TX-
Nota
Se a questa interfaccia sono collegati inverter che utilizzano l'interfaccia RS422
(ad es. Fronius, AEG, Riello), non è possibile integrare alcun accessorio (sensore, conta-
tore, display,...) in questo bus.
