Cicli di tastatura: controllo automatico dei pezzi
17.13 MISURAZIONE PIANO (ciclo 431, DIN/ISO: G431)
17
514
TNC 640 | Manuale utente programmazione di cicli | 10/2013
17.13 MISURAZIONE PIANO (ciclo 431,
DIN/ISO: G431)

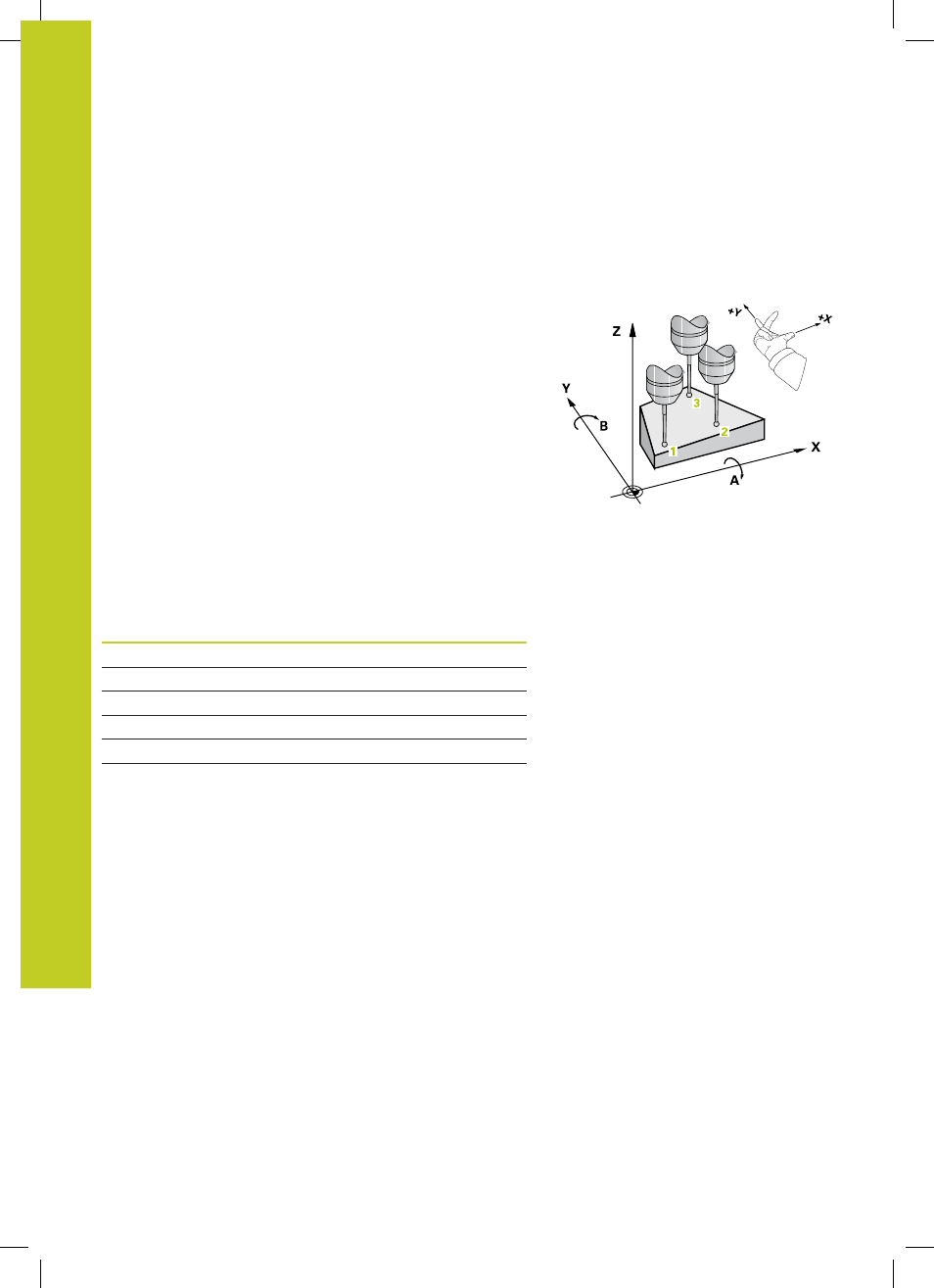

Esecuzione del ciclo
Il ciclo di tastatura 431 rileva gli angoli di un piano mediante
misurazione di tre punti e memorizza i relativi valori in parametri di
sistema.
1 Il TNC posiziona il tastatore in rapido (valore da colonna FMAX)
e con la logica di posizionamento (vedere "Esecuzione dei cicli
di tastatura", Pagina 396) sul punto da tastare programmato
1 e
misura quindi il primo punto del piano. Contemporaneamente
il TNC sposta il tastatore della distanza di sicurezza in senso
opposto alla direzione di spostamento definita
2 Successivamente, il tastatore si riporta all'altezza di sicurezza e
si posiziona nel piano di lavoro sul punto da tastare 2 e vi misura
il valore reale del secondo punto sul piano
3 Successivamente, il tastatore si riporta all'altezza di sicurezza e
si posiziona nel piano di lavoro sul punto da tastare 3 e vi misura
il valore reale del terzo punto sul piano
4 Quindi, il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza i valori angolari rilevati nei seguenti parametri Q:
Numero parametro Significato
Q158 Angolo di proiezione dell'asse A
Q159 Angolo di proiezione dell'asse B
Q170 Angolo solido A
Q171 Angolo solido B
Q172 Angolo solido C
da Q173 a Q175 Valori misurati dell'asse del tastatore
(dalla prima alla terza misurazione)
