TORNITURA GRADINO ASSIALE ESTESA
(ciclo 812, DIN/ISO: G812)
13.6
13
TNC 640 | Manuale utente programmazione di cicli | 10/2013
297
13.6 TORNITURA GRADINO ASSIALE
ESTESA
(ciclo 812, DIN/ISO: G812)
Applicazione

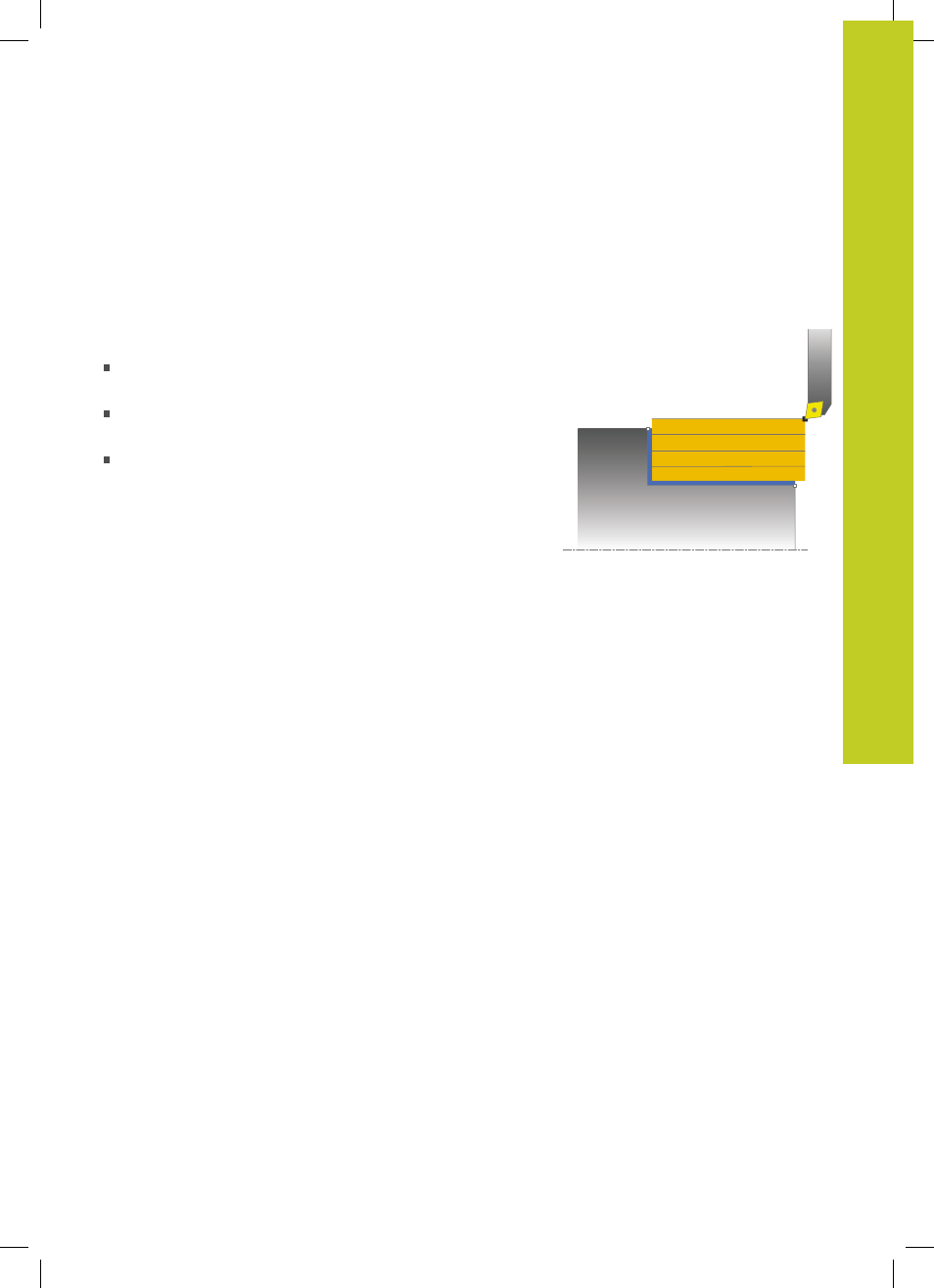

Questo ciclo consente di eseguire la tornitura assiale di gradini.
Funzioni estese:
all'inizio e alla fine del profilo è possibile inserire uno smusso o
un arrotondamento
nel ciclo è possibile definire l'angolo per la superficie piana e
perimetrale
nell'angolo del profilo può essere inserito un raggio
Il ciclo può essere impiegato a scelta per la lavorazione di
sgrossatura, finitura o completa. La lavorazione a passate per la
sgrossatura è parassiale.
Il ciclo può essere impiegato per lavorazioni interne e per
lavorazioni esterne. Se il diametro di partenza
Q491 è maggiore del
diametro finale
Q493, il ciclo esegue una lavorazione esterna. Se
il diametro di partenza Q491 è minore del diametro finale Q493, il
ciclo esegue una lavorazione interna.
Esecuzione del ciclo Sgrossatura
Come punto di partenza del ciclo il TNC impiega la posizione
dell’utensile alla chiamata del ciclo. Se il punto di partenza si trova
all'interno dell'area da lavorare, il TNC posiziona l'utensile nella
coordinata X e quindi nella coordinata Z alla distanza di sicurezza e
da lì avvia il ciclo.
1 Il TNC esegue in rapido un incremento parassiale. Il valore
di incremento viene calcolato dal TNC sulla base di
Q463
PROFONDITÀ DI TAGLIO MAX.
2 Il TNC lavora l'area tra la posizione di partenza e il punto finale in
direzione assiale con l'avanzamento definito
Q478.
3 Il TNC ritira l'utensile con l'avanzamento definito del valore di
incremento.
4 Il TNC riposiziona l'utensile in rapido all'inizio della passata.
5 Il TNC ripete questa sequenza (da 1 a 4) fino ad ottenere il
profilo finito.
6 Il TNC riposiziona l'utensile in rapido al punto di partenza del
ciclo.
