Cicli: tornitura

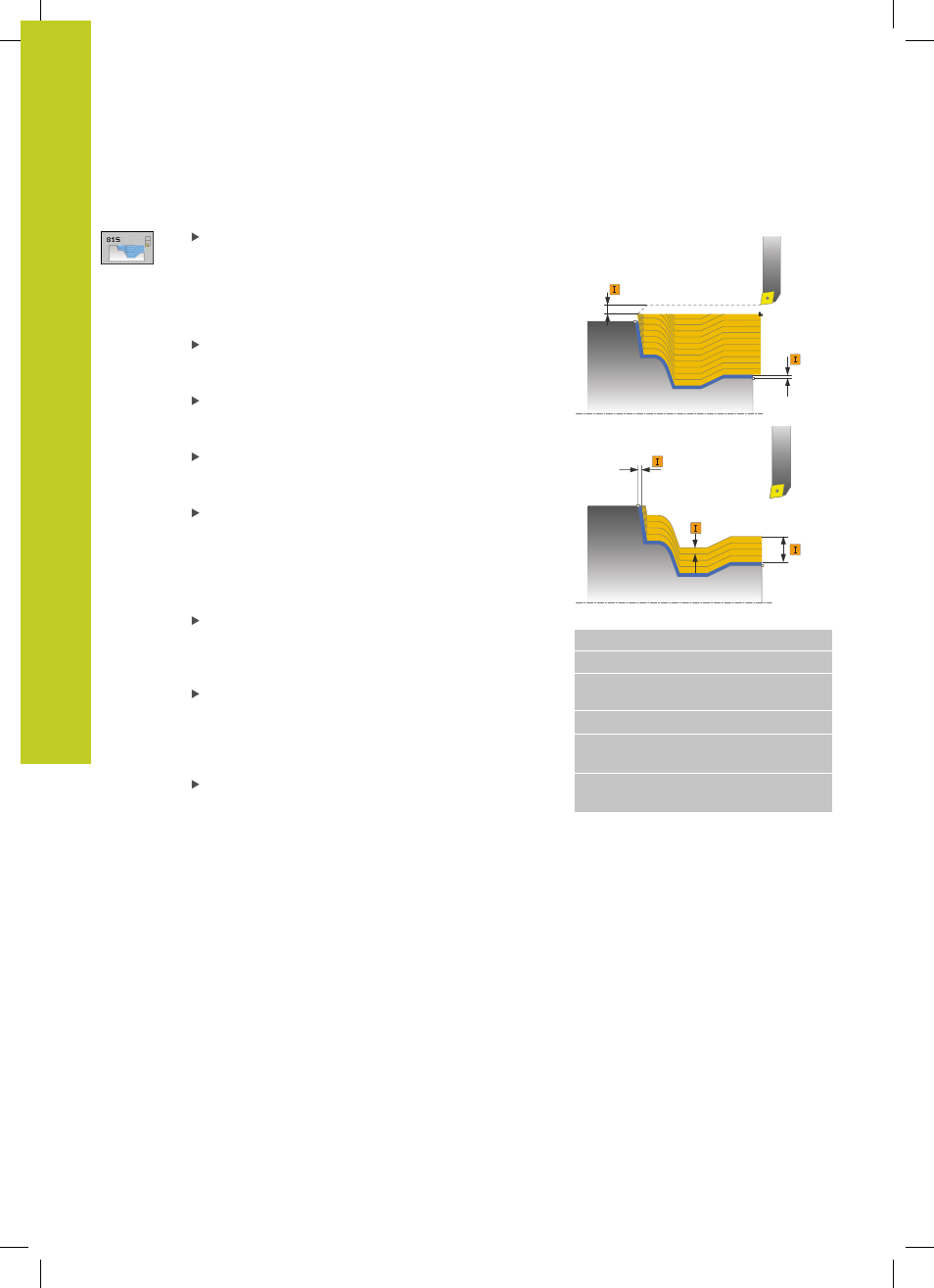

13.10 TORNITURA PARALLELA AL PROFILO
(ciclo 815, DIN/ISO: G815)
13
314
TNC 640 | Manuale utente programmazione di cicli | 10/2013
Parametri ciclo
TIPO DI LAVORAZIONE Q215: definizione del tipo di
lavorazione:
0 : sgrossatura e finitura
1 : solo sgrossatura
2 : solo finitura a quota finita
3 : solo finitura a sovrametallo
DISTANZA DI SICUREZZA Q460 (in valore
incrementale): distanza per movimento di ritorno e
preposizionamento
SOVRAMETALLO GREZZO Q485 (in valore
incrementale): sovrametallo parallelo al profilo sul
profilo definito
SEZIONI Q486: definizione del tipo di sezioni:
0 : passate con sezione truciolo costante
1 : configurazione di taglio equidistante
INVERSIONE PROFILO Q499: definizione della
direzione di lavorazione del profilo:
0 : il profilo viene eseguito nella direzione
programmata
1 : il profilo viene eseguito in direzione inversa a
quella programmata
PROFONDITÀ DI TAGLIO MAX Q463: incremento
massimo (indicazione del raggio) in direzione radiale.
L'incremento viene ripartito in modo uniforme per
evitare passate di finitura.
AVANZAMENTO SGROSSATURA Q478: velocità di
avanzamento durante la sgrossatura. Se è stata
programmata la funzione M136, il TNC interpreta
l'avanzamento in millimetri al giro, senza la funzione
M136 in millimetri al minuto.
DIAMETRO SOVRAMETALLO Q483 (in valore
incrementale): sovrametallo sul diametro del profilo
definito
Q460
Ø Q483
Q458
Q463
Q484
Blocchi NC
9 CYCL DEF 14.0 PROFILO
10 CYCL DEF 14.1 LABEL PROFILO 2
11 CYCL DEF 815 TORNITURA
PARALLELA AL PROFILO
Q215=+0 ;TIPO LAVORAZIONE
Q460=+2 ;DISTANZA DI
SICUREZZA
Q485=+5 ;SOVRAMETALLO
GREZZO
