MISURAZIONE COORDINATA (ciclo 427, DIN/ISO: G427) 17.11
17
TNC 640 | Manuale utente programmazione di cicli | 10/2013
507
17.11 MISURAZIONE COORDINATA
(ciclo 427, DIN/ISO: G427)
Esecuzione del ciclo
Il ciclo di tastatura 427 rileva una coordinata in uno degli assi
selezionabili e memorizza il relativo valore in un parametro di
sistema. Definendo nel ciclo i valori di tolleranza, il TNC effettua un
confronto tra i valori nominali e reali e memorizza lo scostamento in
parametri di sistema.

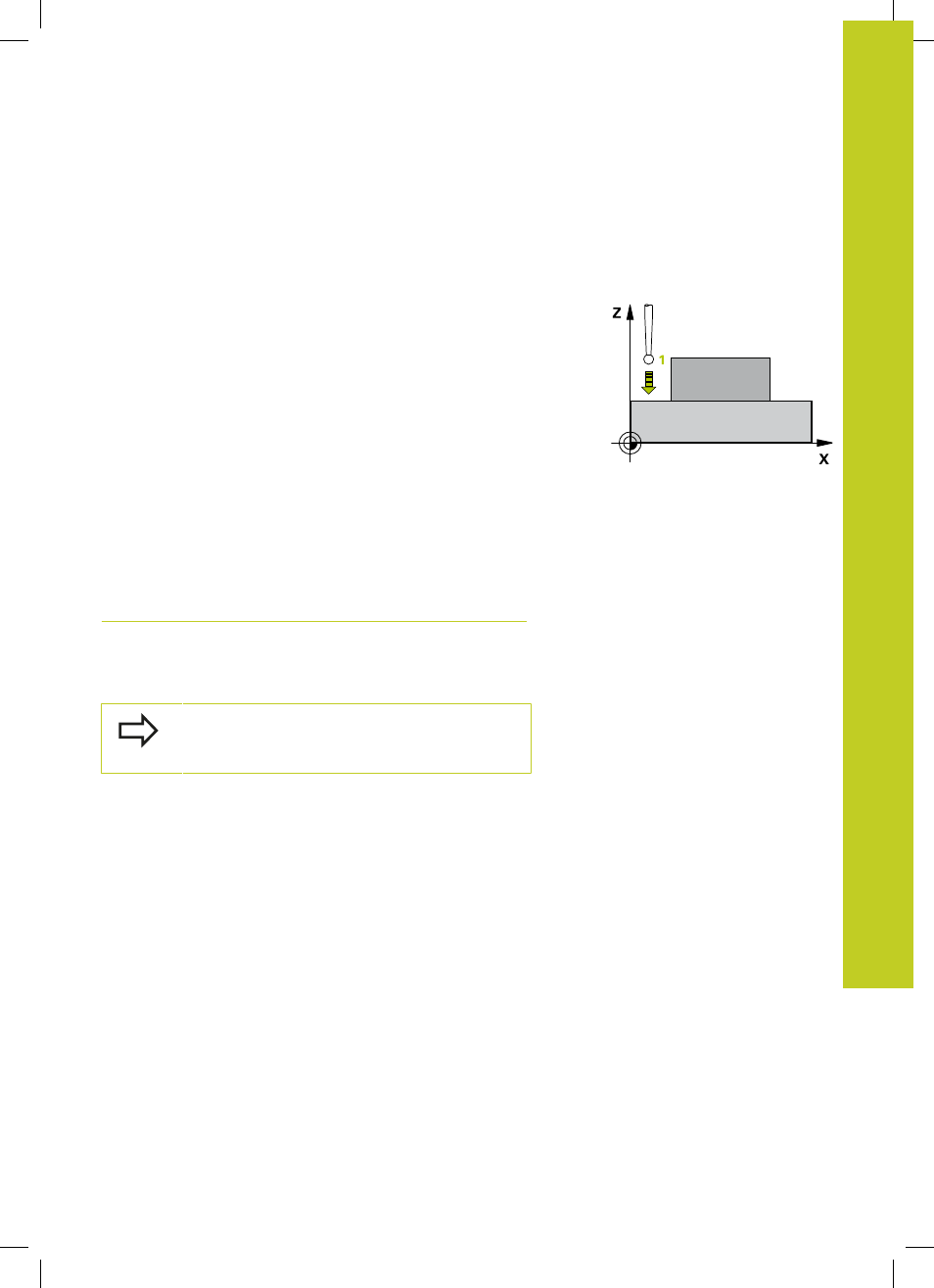

1 Il TNC posiziona il tastatore in rapido (valore da colonna
FMAX) e con la logica di posizionamento (vedere "Esecuzione
dei cicli di tastatura", Pagina 396) sul punto da tastare
1 .
Contemporaneamente il TNC sposta il tastatore della distanza
di sicurezza in senso opposto alla direzione di spostamento
definita
2 Successivamente, il tastatore si porta sul punto da tastare 1
programmato e vi misura il valore reale nell'asse selezionato
3 Quindi, il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza i valori reali e gli scostamenti nei seguenti parametri
Q:
Numero parametro Significato
Q160 Coordinata misurata
Per la programmazione
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
