Cicli: tornitura

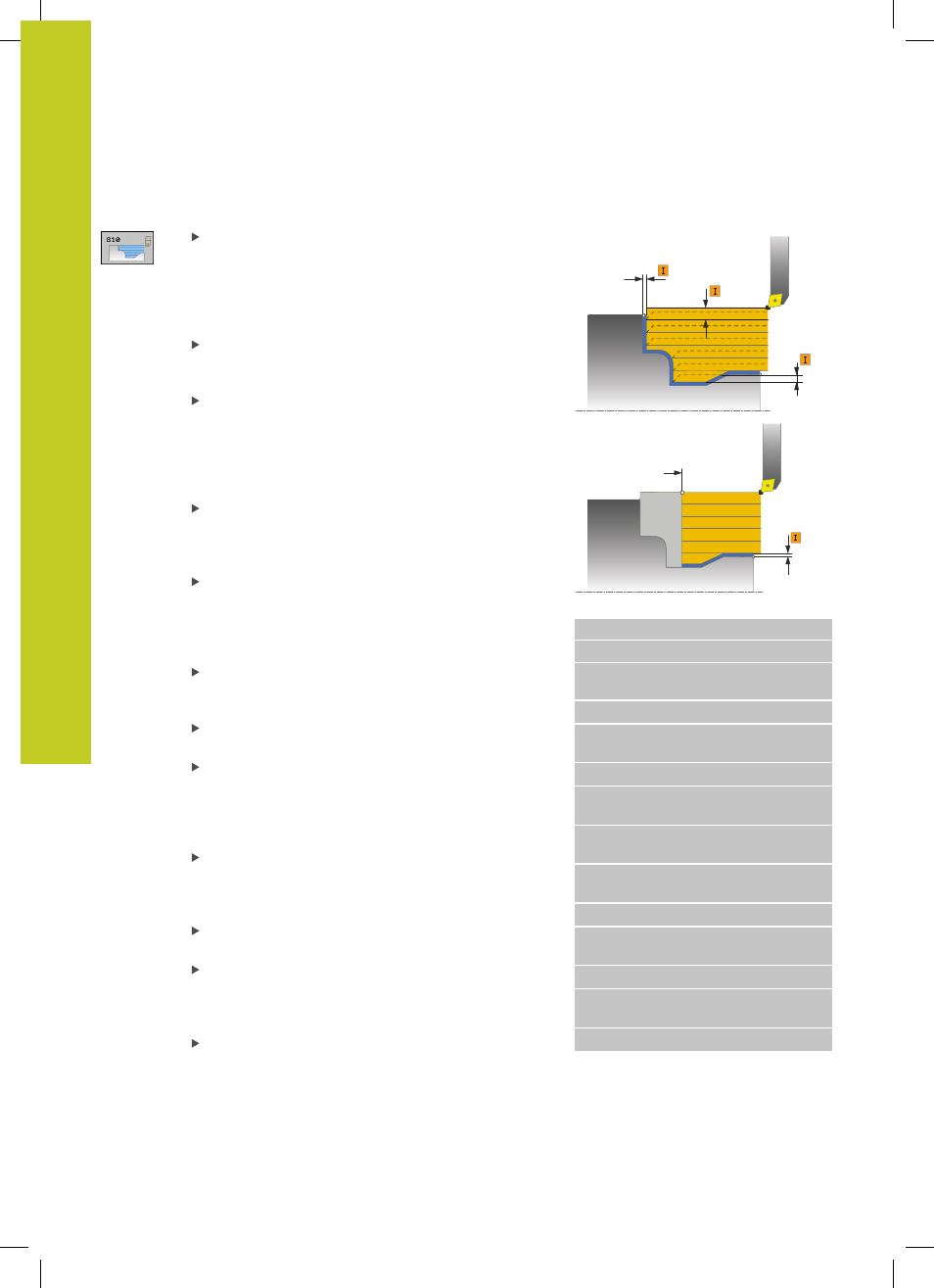

13.9 TORNITURA PROFILO ASSIALE
(ciclo 810, DIN/ISO: G810)
13
310
TNC 640 | Manuale utente programmazione di cicli | 10/2013
Parametri ciclo
TIPO DI LAVORAZIONE Q215: definizione del tipo di
lavorazione:
0 : sgrossatura e finitura
1 : solo sgrossatura
2 : solo finitura a quota finita
3 : solo finitura a sovrametallo
DISTANZA DI SICUREZZA Q460 (in valore
incrementale): distanza per movimento di ritorno e
preposizionamento
INVERSIONE PROFILO Q499: definizione della
direzione di lavorazione del profilo:
0 : il profilo viene eseguito nella direzione
programmata
1 : il profilo viene eseguito in direzione inversa a
quella programmata
PROFONDITÀ DI TAGLIO MAX Q463: incremento
massimo (indicazione del raggio) in direzione radiale.
L'incremento viene ripartito in modo uniforme per
evitare passate di finitura.
AVANZAMENTO SGROSSATURA Q478: velocità di
avanzamento durante la sgrossatura. Se è stata
programmata la funzione M136, il TNC interpreta
l'avanzamento in millimetri al giro, senza la funzione
M136 in millimetri al minuto.
DIAMETRO SOVRAMETALLO Q483 (in valore
incrementale): sovrametallo sul diametro del profilo
definito
SOVRAMETALLO Z Q484 (in valore incrementale):
sovrametallo sul profilo definito in direzione assiale
AVANZAMENTO FINITURA Q505: velocità di
avanzamento durante la finitura. Se è stata
programmata la funzione M136, il TNC interpreta
l'avanzamento in millimetri al giro, senza la funzione
M136 in millimetri al minuto.
PENETRAZIONE Q487: lavorazione di elementi di
entrata:
0 : senza lavorazione di elementi di entrata
1 : lavorazione di elementi di entrata
Avanzamento avvicinamento Q488: velocità di
avanzamento nella lavorazione di elementi di entrata
LIMITAZIONE DI TAGLIO Q479: attivazione della
limitazione di lavorazione:
0 : nessuna limitazione di lavorazione attiva
1 : limitazione di lavorazione (
Q480/Q482)
VALORE LIMITE DIAMETRO Q480: coordinata X della
limitazione del profilo (indicazione del diametro)
Q460
Q463
Q484
Ø Q483
Q482
Blocchi NC
9 CYCL DEF 14.0 PROFILO
10 CYCL DEF 14.1 LABEL PROFILO 2
11 CYCL DEF 810 TORNITURA PROFILO
ASSIALE
Q215=+0 ;TIPO LAVORAZIONE
Q460=+2 ;DISTANZA DI
SICUREZZA
Q499=+0 ;INVERSIONE PROFILO
Q463=+3 ;PROFONDITÀ DI
TAGLIO MAX
Q478=+0.3 ;AVANZAMENTO
SGROSSATURA
Q483=+0.4 ;SOVRAMETALLO
DIAMETRO
Q484=+0.2 ;SOVRAMETALLO Z
Q505=+0.2 ;AVANZAMENTO
FINITURA
Q487=+1 ;PENETRAZIONE
Q488=+0 ;AVANZAMENTO
ENTRATA
Q479=+0 ;LIMITAZIONE TAGLIO
