TORNITURA RADIALE CON ENTRATA
(ciclo 823, DIN/ISO: G823)
13.13
13
TNC 640 | Manuale utente programmazione di cicli | 10/2013
323
13.13 TORNITURA RADIALE CON ENTRATA
(ciclo 823, DIN/ISO: G823)
Applicazione
Questo ciclo consente di eseguire la tornitura radiale di elementi
con entrata (sottosquadri).
Il ciclo può essere impiegato a scelta per la lavorazione di
sgrossatura, finitura o completa. La lavorazione a passate per la
sgrossatura è parassiale.
Il ciclo può essere impiegato per lavorazioni interne e per
lavorazioni esterne. Se il diametro di partenza
Q491 è maggiore del
diametro finale
Q493, il ciclo esegue una lavorazione esterna. Se
il diametro di partenza
Q491 è minore del diametro finale Q493, il
ciclo esegue una lavorazione interna.

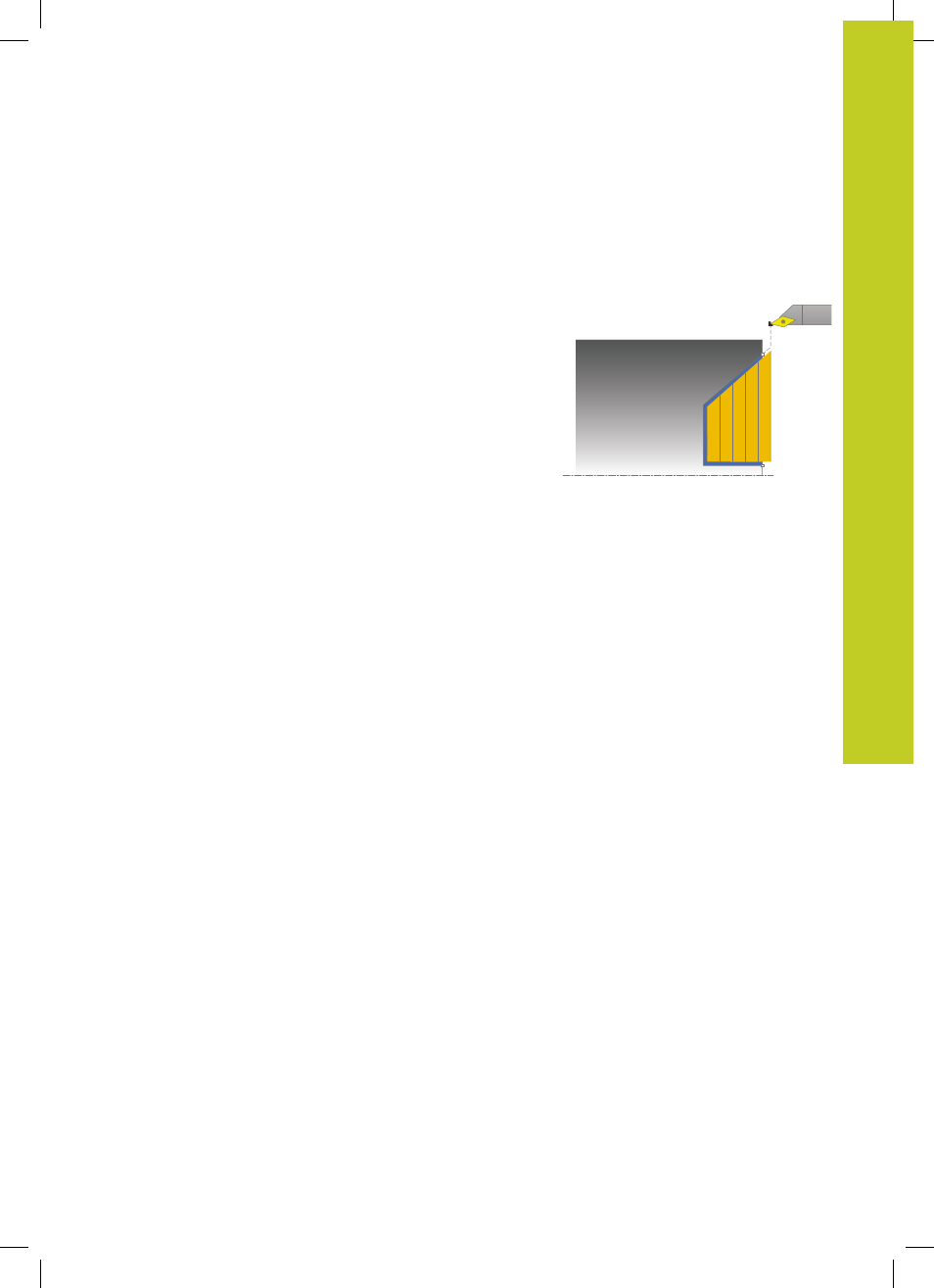

Esecuzione del ciclo Sgrossatura
All'interno della spogliatura il TNC esegue l'incremento con
l'avanzamento
Q478. I movimenti di ritorno vengono eseguiti di
volta in volta della distanza di sicurezza.
1 Il TNC esegue in rapido un incremento parassiale. Il valore
di incremento viene calcolato dal TNC sulla base di Q463
PROFONDITÀ DI TAGLIO MAX.
2 Il TNC lavora l'area tra la posizione di partenza e il punto finale in
direzione radiale con l'avanzamento definito.
3 Il TNC ritira l'utensile con l'avanzamento definito del valore di
incremento Q478.
4 Il TNC riposiziona l'utensile in rapido all'inizio della passata.
5 Il TNC ripete questa sequenza (da 1 a 4) fino ad ottenere il
profilo finito.
6 Il TNC riposiziona l'utensile in rapido al punto di partenza del
ciclo.
