SVUOTAMENTO (ciclo 22,
DIN/ISO: G122)
7.6
7
TNC 640 | Manuale utente programmazione di cicli | 10/2013
189
7.6 SVUOTAMENTO (ciclo 22,
DIN/ISO: G122)
Esecuzione del ciclo
1 Il TNC posiziona l’utensile sopra il punto di penetrazione,
tenendo conto del SOVRAMETALLO LATERALE
2 Alla prima PROFONDITÀ INCREMENTO l’utensile fresa il profilo
dall'interno verso l'esterno con AVANZAMENTO DI FRESATURA
Q12

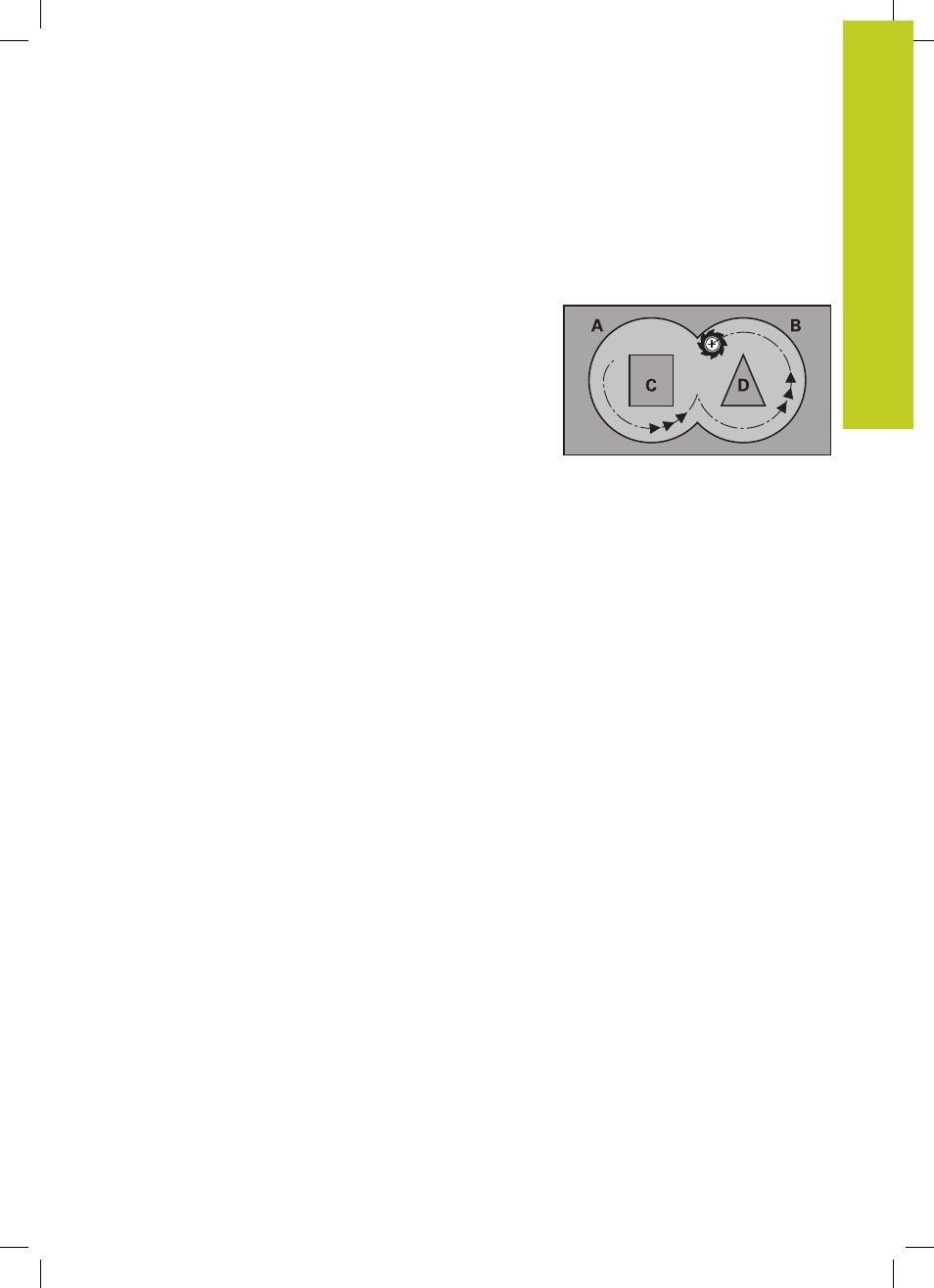

3 I profili delle isole (qui: C/D) vengono contornati con
avvicinamento della fresa al profilo delle tasche (qui A/B)
4 Nel passo successivo, il TNC porta l'utensile alla successiva
profondità incremento e ripete l'operazione di svuotamento, fino
a quando viene raggiunta la profondità programmata
5 Alla fine il TNC riporta l'utensile all'altezza di sicurezza
