17.9 MISURAZIONE LARGHEZZA INTERNA (ciclo 425, DIN/ISO: G425)
17
502
TNC 640 | Manuale utente programmazione di cicli | 10/2013

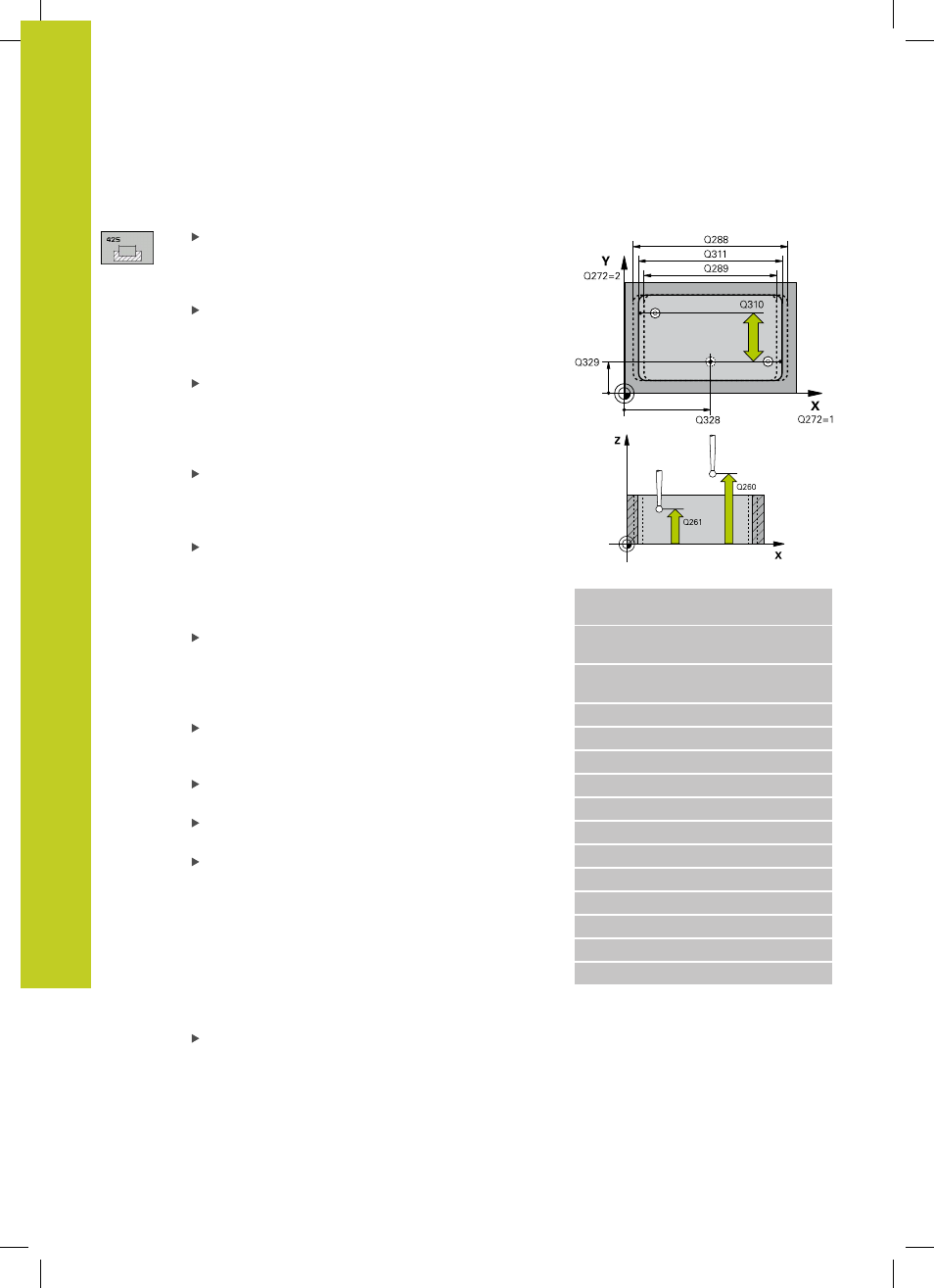

Parametri ciclo
PUNTO DI PARTENZA 1° ASSE Q328 (in valore
assoluto): punto di partenza della tastatura nell'asse
principale del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
PUNTO DI PARTENZA 2º ASSE Q329 (in valore
assoluto): punto di partenza della tastatura nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
OFFSET PER 2. MISURAZ. Q310 (in valore
incrementale): valore di spostamento del tastatore
prima della seconda misurazione. Impostando 0, il
TNC non sposta il tastatore. Campo di immissione
da -99999,9999 a 99999,9999
ASSE MISURATO Q272: asse del piano di lavoro in
cui deve essere effettuata la misurazione:
1 : asse principale = asse di misura
2 : asse secondario = asse di misura
MIS. ALTEZZA SU ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
LUNGHEZZA NOMINALE Q311: valore nominale della
lunghezza da misurare. Campo di immissione da 0 a
99999,9999
LIMITE MASSIMO Q288: lunghezza massima
ammessa. Campo di immissione da 0 a 99999,9999
LIMITE MINIMO Q289: lunghezza minima ammessa.
Campo di immissione da 0 a 99999,9999
PROTOCOLLO DI MIS. Q281: definisce se il TNC
deve generare un protocollo di misura:
0 : senza generare alcun protocollo di misura
1 : generare un protocollo di misura: il TNC
memorizza il file di protocollo TCHPR425.TXT di
default nella directory TNC:\.
2 : interruzione dell'esecuzione del programma
e visualizzazione del protocollo di misura sullo
schermo del TNC. Proseguire il programma con
Avvio NC
STOP PGM PER ERRORE TOLLERANZA Q309:
definisce se, in caso di superamento della
tolleranza, il TNC deve interrompere il programma
ed emettere un messaggio d'errore:
0 : senza interruzione del programma, senza
emissione di un messaggio d'errore
1 : con interruzione programma, con emissione
messaggio d'errore
Blocchi NC
5 TCH PRONE 425 MISURA LARGHEZZA
INTERNA
Q328=+75 ;PUNTO PARTENZA 1º
ASSE
Q329=-12.5 ;PUNTO PARTENZA 2º
ASSE
Q310=+0 ;OFFSET 2ª MISURAZ.
Q272=1 ;ASSE MISURATO
Q261=-5 ;ALTEZZA MISURATA
Q260=+10 ;ALTEZZA DI SICUREZZA
Q311=25 ;LUNGHEZZA NOMINALE
Q288=25.05 ;LIMITE MASSIMO
Q289=25 ;LIMITE MINIMO
Q281=1 ;PROTOCOLLO DI MIS.
Q309=0 ;STOP PGM SE ERRORE
Q330=0 ;UTENSILE
Q320=0 ;DISTANZA SICUREZZA
Q301=0 ;SPOST. A ALT. SICUR.
