13.27 TRONCATURA PROFILO ASSIALE
(ciclo 870, DIN/ISO: G870)
13
372
TNC 640 | Manuale utente programmazione di cicli | 10/2013
13.27 TRONCATURA PROFILO ASSIALE
(ciclo 870, DIN/ISO: G870)
Applicazione
Questo ciclo consente di eseguire la troncatura assiale di
scanalature di qualsiasi forma.
Il ciclo può essere impiegato a scelta per la lavorazione di
sgrossatura, finitura o completa. La lavorazione a passate per la
sgrossatura è parassiale.

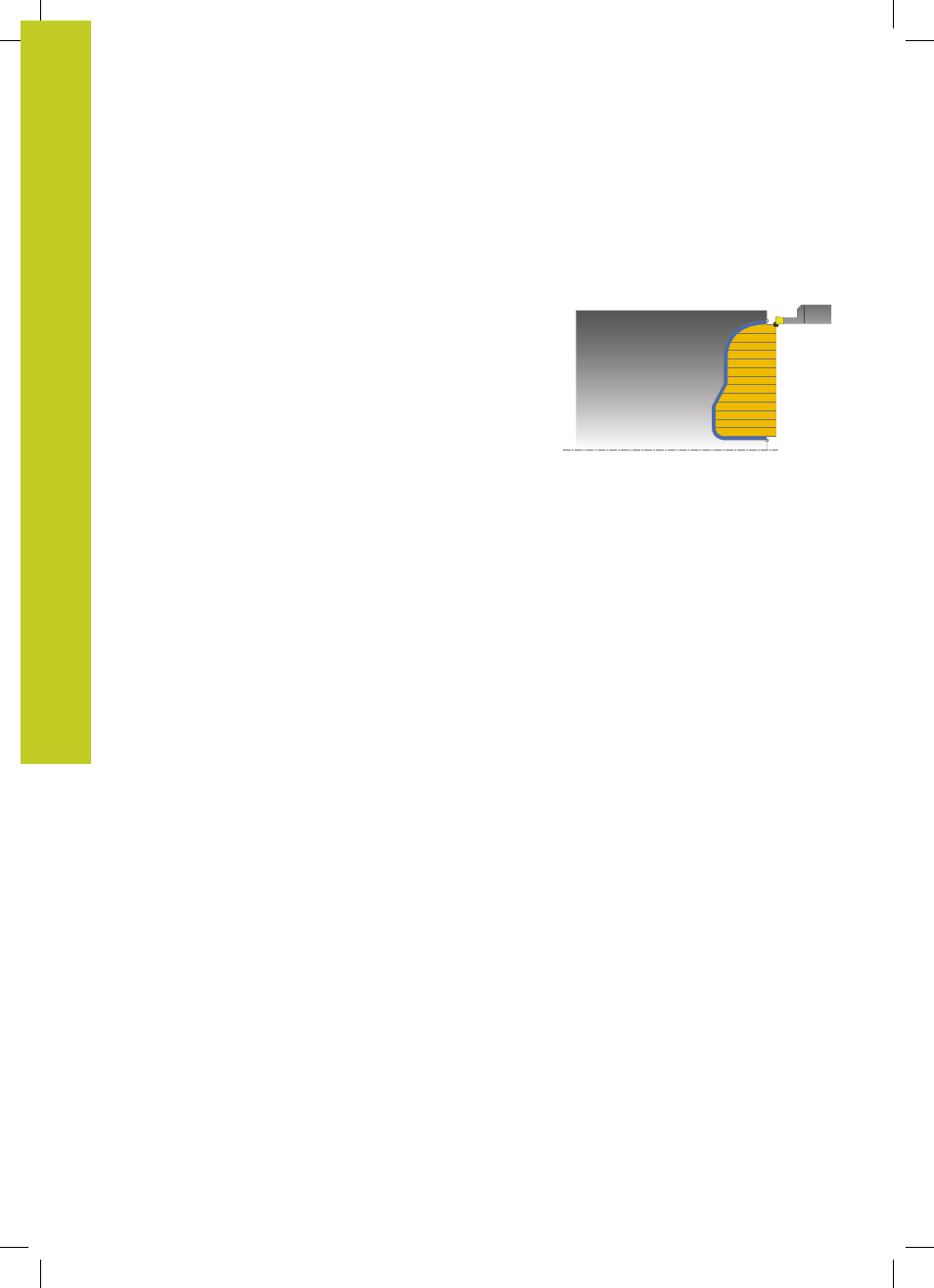

Esecuzione del ciclo Sgrossatura
Come punto di partenza del ciclo il TNC impiega la posizione
dell’utensile alla chiamata del ciclo. Nel caso in cui la coordinata Z
del punto di partenza sia minore del punto di partenza del profilo, il
TNC posiziona l'utensile nella coordinata Z sul punto di partenza del
profilo e da lì avvia il ciclo.
1 Il TNC posiziona l'utensile in rapido sulla coordinata X (prima
posizione di troncatura).
2 Il TNC esegue in rapido un incremento parassiale (incremento
laterale = 0,8 la larghezza del tagliente).
3 Il TNC lavora l'area tra la posizione di partenza e il punto finale in
direzione assiale con l'avanzamento definito
Q478.
4 Il TNC riposiziona l'utensile in rapido all'inizio della passata.
5 Il TNC ripete questa sequenza (da 2 a 4) fino a ottenere la forma
della scanalatura.
6 Il TNC riposiziona l'utensile in rapido al punto di partenza del
ciclo.
