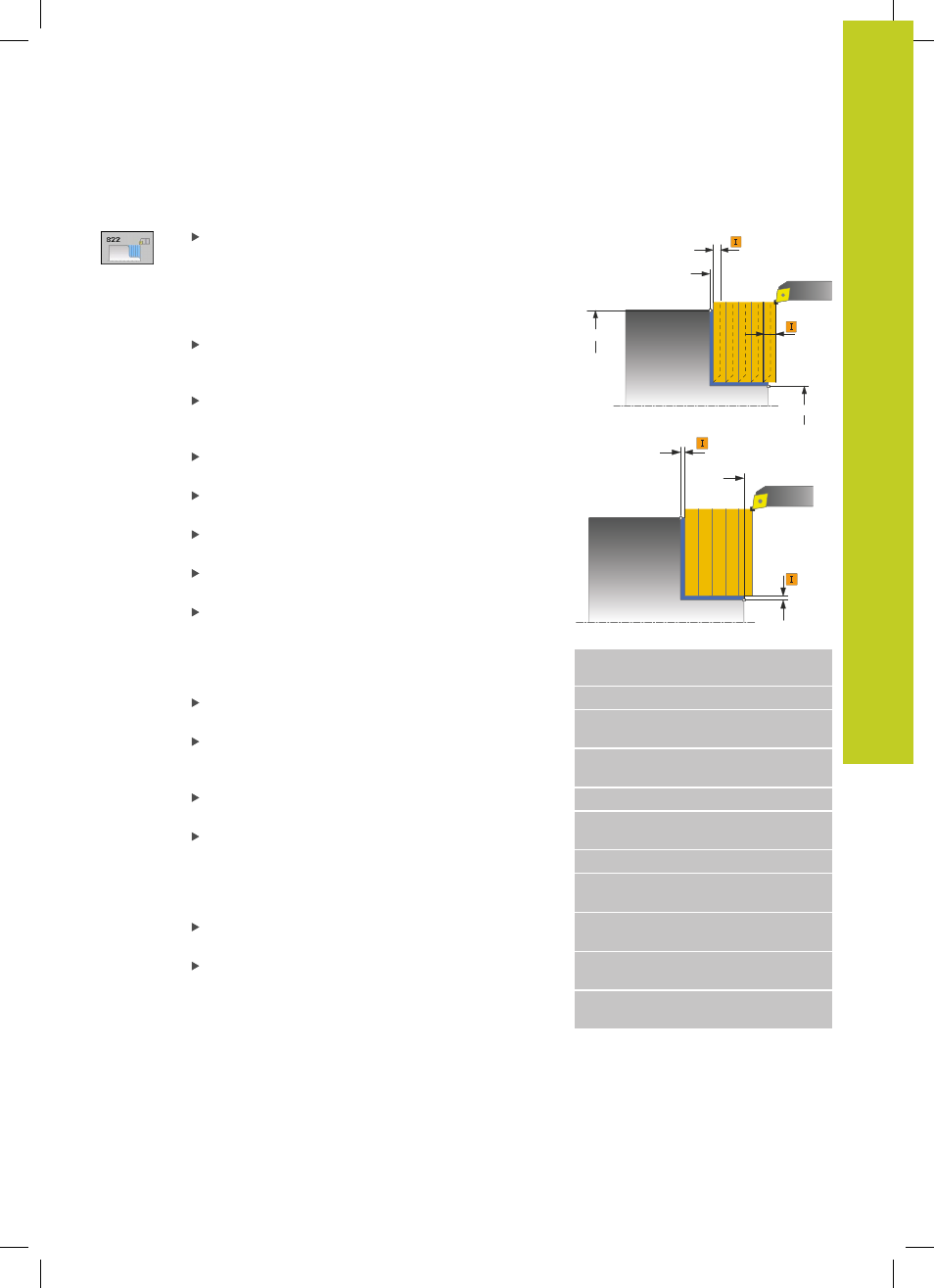

TORNITURA GRADINO RADIALE ESTESA
(ciclo 822, DIN/ISO: G822)
13.12
13
TNC 640 | Manuale utente programmazione di cicli | 10/2013
321
Parametri ciclo
TIPO DI LAVORAZIONE Q215: definizione del tipo di
lavorazione:
0 : sgrossatura e finitura
1 : solo sgrossatura
2 : solo finitura a quota finita
3 : solo finitura a sovrametallo
DISTANZA DI SICUREZZA Q460 (in valore
incrementale): distanza per movimento di ritorno e
preposizionamento
DIAMETRO AVVIO PROFILO Q491: coordinata X
del punto di partenza del profilo (indicazione del
diametro)
AVVIO PROFILO Z Q492: coordinata Z del punto di
partenza del profilo
DIAMETRO FINE PROFILO Q493: coordinata X del
punto finale del profilo (indicazione del diametro)
FINE PROFILO Z Q494: coordinata Z del punto finale
del profilo
ANGOLO SUP. PIANA Q495: angolo tra la superficie
piana e l'asse rotativo
TIPO ELEMENTO INIZIALE Q501: definizione del tipo
di elemento a inizio profilo (superficie perimetrale):
0 : nessun elemento supplementare
1 : l'elemento è uno smusso
2 : l'elemento è un raggio
DIMENSIONE ELEM. INIZIALE Q502: dimensione
dell'elemento iniziale (sezione smusso)
RAGGIO ANG. PROFILO Q500: raggio dell'angolo
interno del profilo. Se non è indicato alcun raggio, si
forma il raggio della placchetta.
ANGOLO SUPERFICIE PERIMETRALE Q496: angolo
tra la superficie perimetrale e l'asse rotativo
TIPO ELEMENTO FINALE Q503: definizione del tipo
di elemento a fine profilo (superficie piana):
0 : nessun elemento supplementare
1 : l'elemento è uno smusso
2 : l'elemento è un raggio
DIMENSIONE ELEM. FINALE Q504: dimensione
dell'elemento finale (sezione smusso)
PROFONDITÀ DI TAGLIO MAX Q463: incremento
massimo in direzione assiale. L'incremento viene
ripartito in modo uniforme per evitare passate di
finitura.
Q460
Ø Q491
Q494
Ø Q493
Q463
Ø Q483
Q484
Q492
Blocchi NC
11 CYCL DEF 822 TORNITURA GRADINO
RADIALE EST.
Q215=+0 ;TIPO LAVORAZIONE
Q460=+2 ;DISTANZA DI
SICUREZZA
Q491=+75 ;DIAMETRO AVVIO
PROFILO
Q492=+0 ;AVVIO PROFILO Z
Q493=+30 ;DIAMETRO FINE
PROFILO
Q494=-15 ;FINE PROFILO Z
Q495=+0 ;ANGOLO SUPERFICIE
PIANA
Q501=+1 ;TIPO ELEMENTO
INIZIALE
Q502=+0.5 ;DIMENSIONE ELEM.
INIZIALE
Q500=+1.5 ;RAGGIO ANGOLO
PROFILO
