SUPERFICIE REGOLARE (ciclo 231, DIN/ISO: G231) 10.3
10
TNC 640 | Manuale utente programmazione di cicli | 10/2013
237
10.3 SUPERFICIE REGOLARE (ciclo 231,
DIN/ISO: G231)

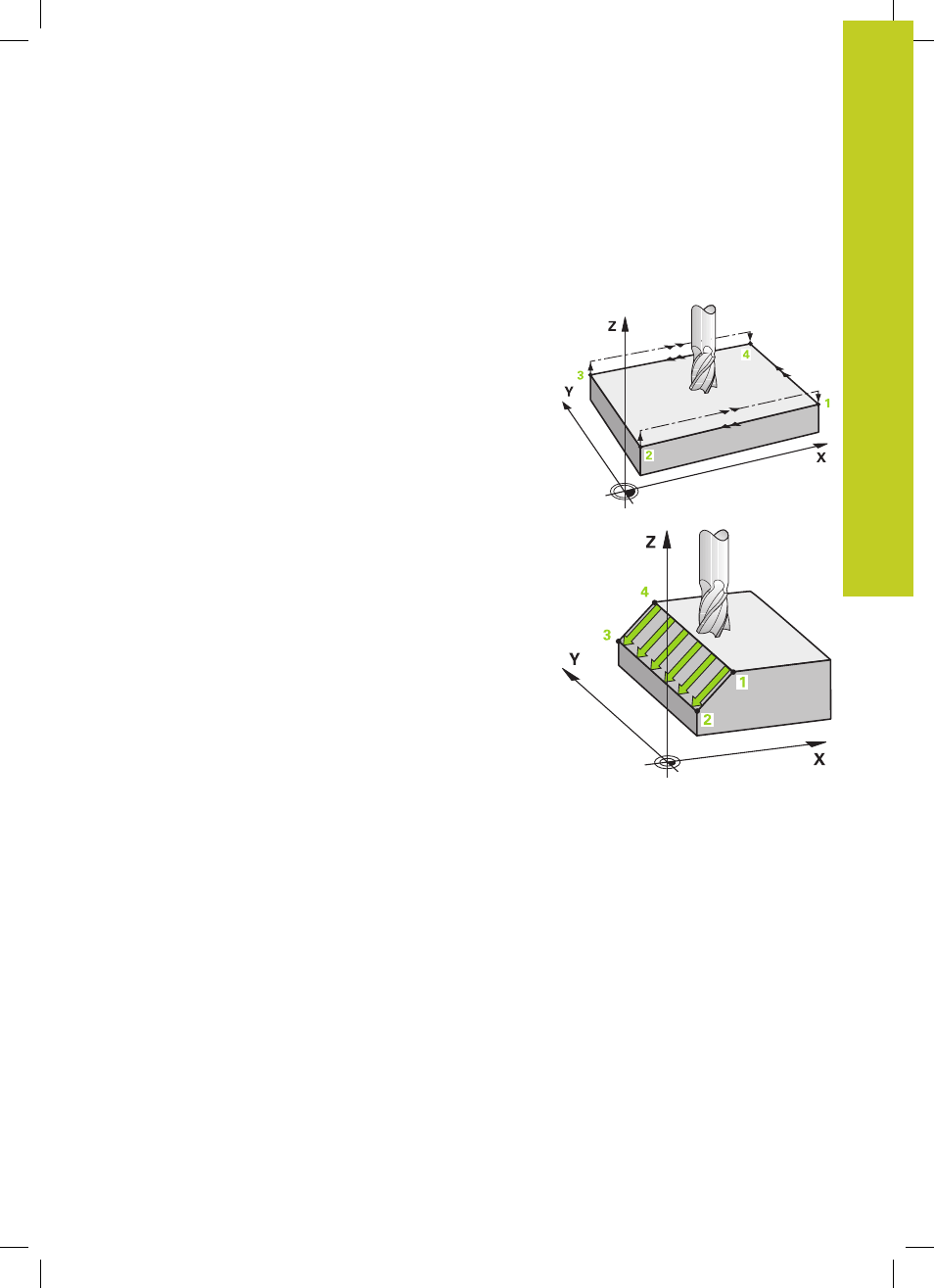

Esecuzione del ciclo
1 Il TNC posiziona l’utensile dalla posizione attuale con un
movimento lineare 3D sul punto di partenza 1
2 Successivamente l'utensile si porta, con l'AVANZAMENTO
FRESATURA programmato sul punto finale 2
3 Qui il TNC sposta l'utensile in rapido
FMAX del diametro
dell'utensile in direzione positiva dell'asse del mandrino,
riportandolo quindi al punto di partenza
1
4 Sul punto di partenza 1 il TNC riporta l'utensile sull'ultimo valore
Z considerato
5 Successivamente il TNC sposta l'utensile in tutti e tre gli assi dal
punto 1 in direzione del punto 4 sulla linea successiva
6 In seguito il TNC posiziona l'utensile sul punto finale di questa
linea, calcolandolo dal punto 2 e dallo spostamento in direzione
del punto 3
7 La spianatura viene ripetuta fino al completamento della
superficie programmata
8 Alla fine il TNC posiziona l’utensile, spostandolo del suo
diametro, sul punto più alto programmato nell’asse del
mandrino
