Cicli: tornitura
13.28 FILETTATURA ASSIALE
(ciclo 831, DIN/ISO: G831)
13
376
TNC 640 | Manuale utente programmazione di cicli | 10/2013
13.28 FILETTATURA ASSIALE
(ciclo 831, DIN/ISO: G831)

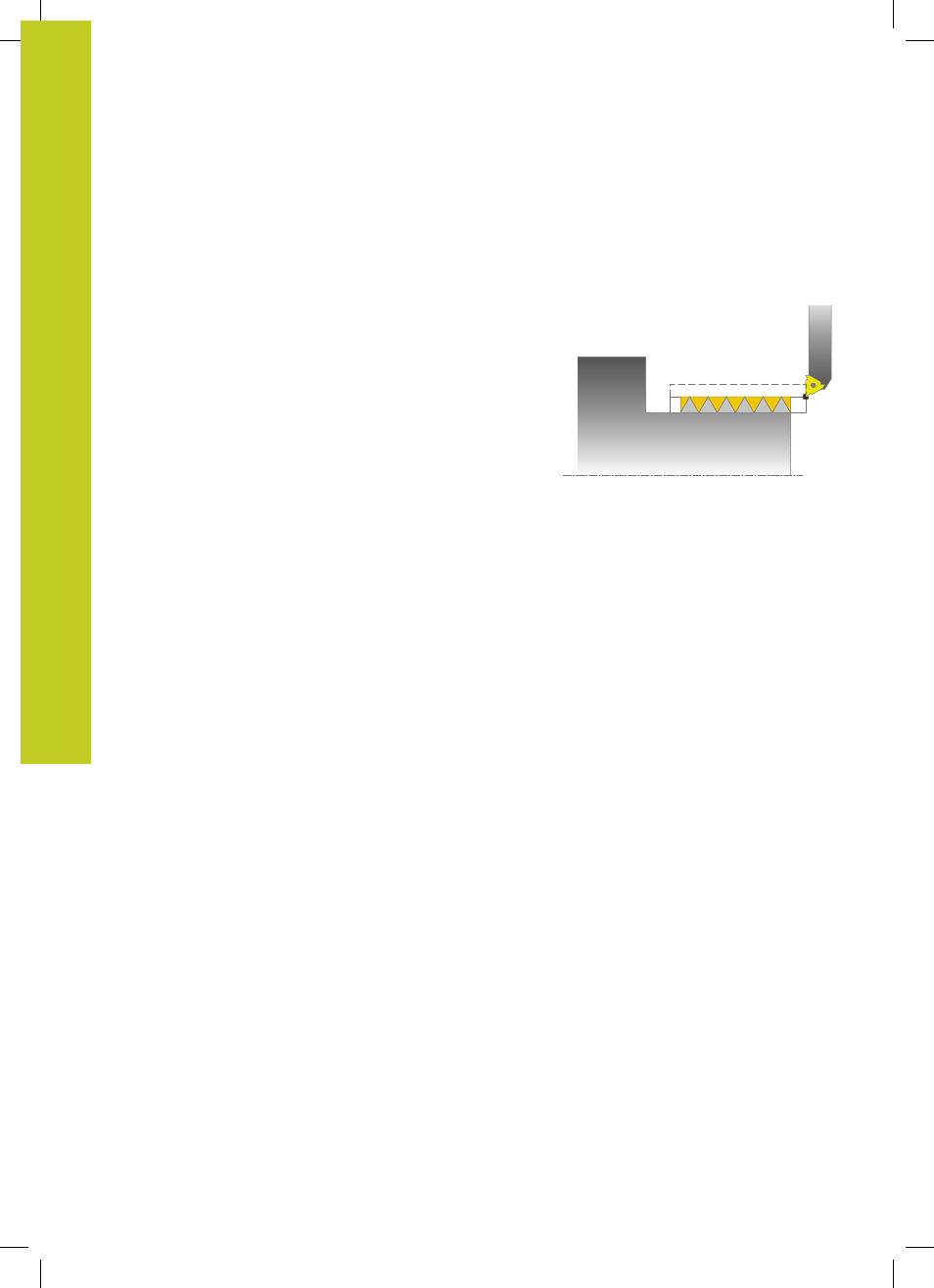

Applicazione
Questo ciclo consente di eseguire la tornitura assiale di filetti.
Con questo ciclo possono essere realizzati filetti a uno o più
principi.
Se nel ciclo non viene immessa alcuna profondità di filettatura, il
ciclo impiega la profondità di filettatura a norma ISO 1502.
Il ciclo può essere impiegato per lavorazioni interne e per
lavorazioni esterne.
Esecuzione del ciclo
Come punto di partenza del ciclo il TNC impiega la posizione
dell’utensile alla chiamata del ciclo.
1 Il TNC posiziona l'utensile in rapido alla distanza di sicurezza
prima del filetto ed esegue un incremento.
2 Il TNC esegue una passata assiale parallela all'asse. In questo
modo il TNC sincronizza avanzamento e numero di giri affinché
venga creato il passo definito.
3 Il TNC solleva l'utensile in rapido della distanza di sicurezza.
4 Il TNC riposiziona l'utensile in rapido all'inizio della passata.
5 Il TNC esegue un incremento. Gli incrementi vengono eseguiti
in conformità all'angolo di incremento
Q467.
6 Il TNC ripete questa sequenza (da 2 a 5) fino ad ottenere la
profondità di filettatura.
7 Il TNC esegue il numero di passate a vuoto definite in
Q476.
8 Il TNC ripete questa sequenza (da 2 a 7) secondo il numero di
principi
Q475.
9 Il TNC riposiziona l'utensile in rapido al punto di partenza del
ciclo.
