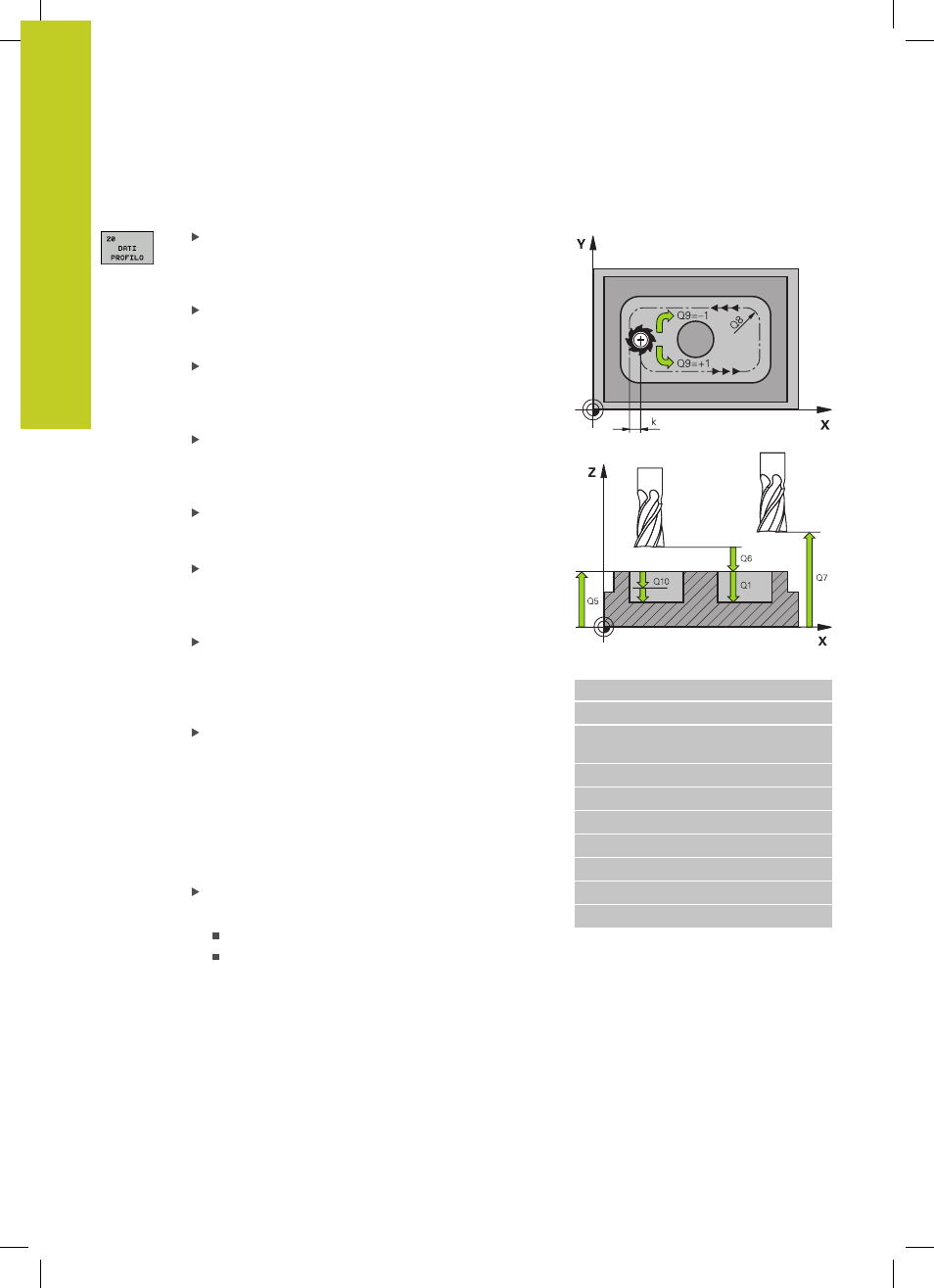

Cicli di lavorazione: profilo tasca
7.4 DATI PROFILO (ciclo 20, DIN/ISO: G120)
7
186
TNC 640 | Manuale utente programmazione di cicli | 10/2013
Parametri ciclo
PROFONDITÀ DI FRESATURA Q1 (in valore
incrementale): distanza tra la superficie del pezzo
e il fondo della tasca. Campo di immissione da
-99999,9999 a 99999,9999
FATTORE DI SOVRAPPOSIZIONE Q2: Q2 x raggio
utensile dà l’accostamento laterale k. Campo di
immissione da -0,0001 a 1,9999
SOVRAMETALLO LATERALE Q3 (in valore
incrementale): sovrametallo di finitura nel piano
di lavoro. Campo di immissione da -99999,9999 a
99999,9999
SOVRAMETALLO PROFONDITÀ Q4 (in valore
incrementale): sovrametallo di finitura per la
profondità. Campo di immissione da -99999,9999 a
99999,9999
COORD. SUPERFICIE PEZZO Q5 (in valore assoluto):
coordinata assoluta della superficie del pezzo.
Campo di immissione da -99999,9999 a 99999,9999
DISTANZA DI SICUREZZA Q6 (in valore
incrementale): distanza tra la superficie frontale
dell’utensile e la superficie del pezzo. Campo di
immissione da 0 a 99999,9999
ALTEZZA DI SICUREZZA Q7 (in valore assoluto):
altezza assoluta che esclude qualsiasi collisione
con il pezzo (per il posizionamento intermedio e il
ritiro alla fine del ciclo). Campo di immissione da
-99999,9999 a 99999,9999
RAGGIO DELLO SMUSSO INTERNO Q8: raggio
di arrotondamento per "spigoli interni"; il valore
programmato si riferisce alla traiettoria del centro
dell'utensile e viene impiegato per calcolare i
movimenti di traslazione più dolci tra gli elementi
del profilo.
Q8 non è il raggio che il TNC inserisce
come elemento separato del profilo tra gli
elementi programmati!
Campo di immissione da 0
a 99999,9999
SENSO ROT.? Q9: direzione della lavorazione per
tasche
Q9 = -1 senso discorde per tasca e isola
Q9 = +1 senso concorde per tasca e isola
I parametri di lavorazione possono essere controllati ed
eventualmente sovrascritti.
Blocchi NC
57 CYCL DEF 20 DATI PROFILO
Q1=-20 ;PROF. FRESATURA
Q2=1 ;SOVRAPP.
TRAIETTORIA UT.
Q3=+0.2 ;SOVRAM. LATERALE
Q4=+0.1 ;SOVRAM. PROFONDITÀ
Q5=+30 ;COORD. SUPERFICIE
Q6=2 ;DISTANZA SICUREZZA
Q7=+80 ;ALTEZZA DI SICUREZZA
Q8=0.5 ;RAGGIO ARROTOND.
Q9=+1 ;SENSO DI ROTAZIONE
