HEIDENHAIN TNC 320 97
3.2 Impostazione aut
o
matica delle or
igini

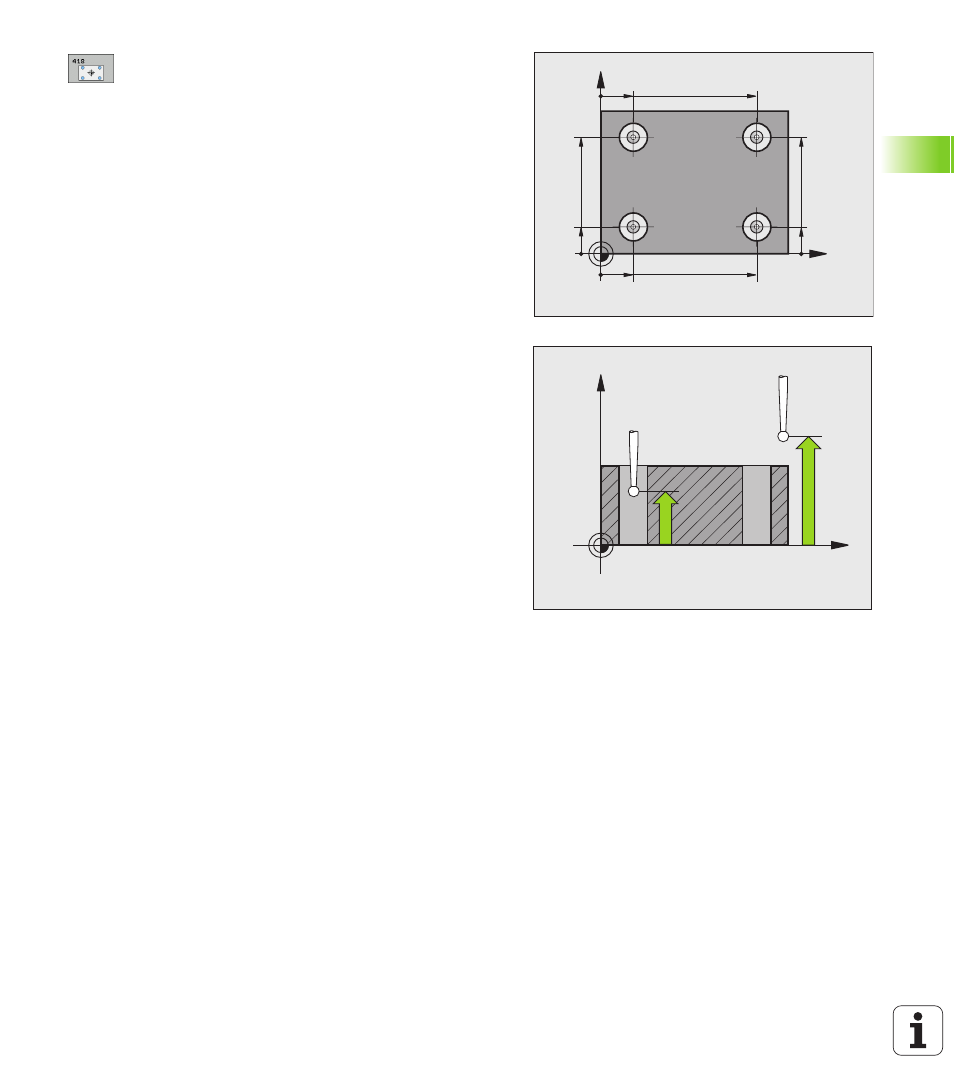

 1º CENTRO 1º ASSE Q268 (in valore assoluto): centro
del 1° foro nell'asse principale del piano di lavoro
 1º CENTRO 2º ASSE Q269 (in valore assoluto): centro
del 1° foro nell'asse secondario del piano di lavoro
 2º CENTRO 1º ASSE Q270 (in valore assoluto): centro
del 2° foro nell'asse principale del piano di lavoro
 2º CENTRO 2º ASSE Q271 (in valore assoluto): centro
del 2° foro nell'asse secondario del piano di lavoro
 3º CENTRO 1º ASSE Q316 (in valore assoluto): centro
del 3° foro nell'asse principale del piano di lavoro
 3º CENTRO 2º ASSE Q317 (in valore assoluto): centro
del 3° foro nell'asse secondario del piano di lavoro
 4º CENTRO 1º ASSE Q318 (in valore assoluto): centro
del 4° foro nell'asse principale del piano di lavoro
 4º CENTRO 2º ASSE Q319 (in valore assoluto): centro
del 4° foro nell'asse secondario del piano di lavoro
 ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione
 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio)
X
Y
Q269
Q268 Q270
Q317
Q271
Q318 Q316
Q319
X
Z
Q261
Q260
