HEIDENHAIN TNC 320 127
3.3 Misur
a
zio
n
e aut
o
mat
ica dei pezzi

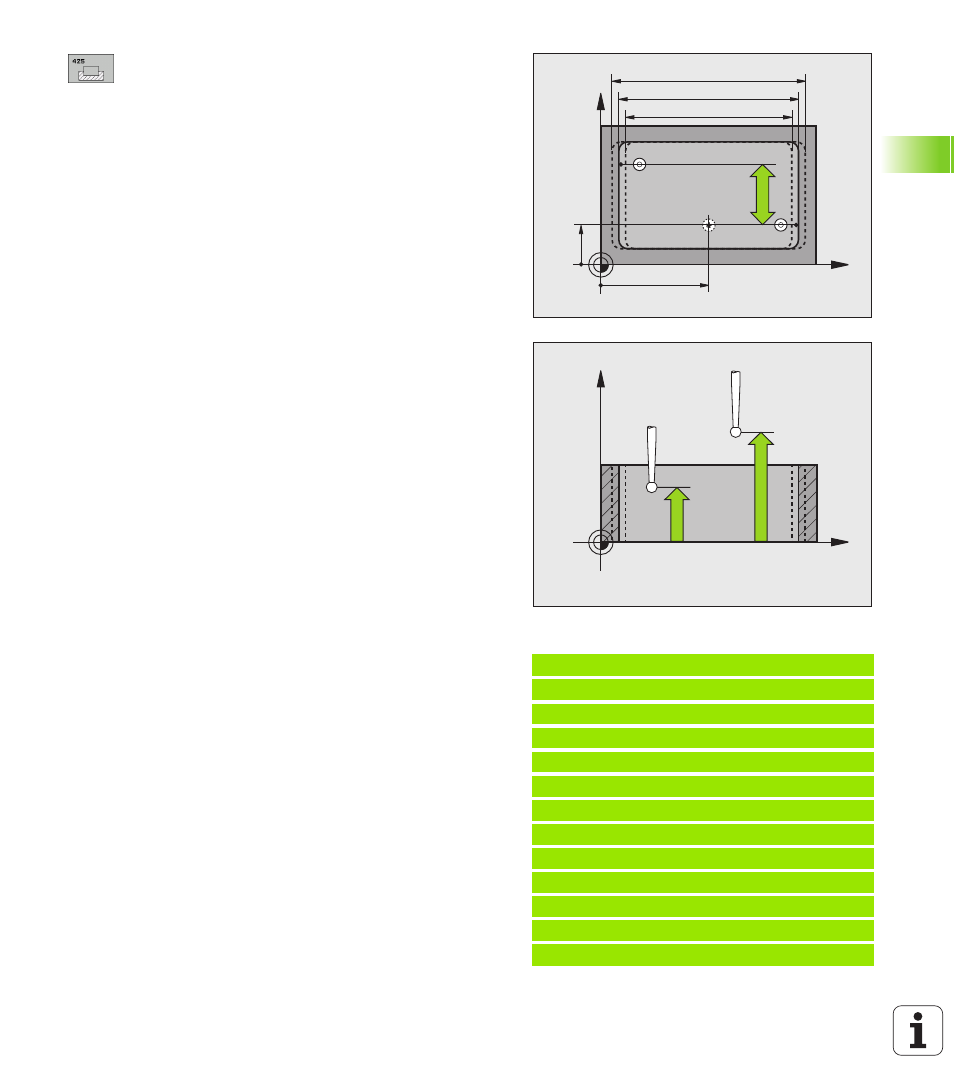

 PUNTO DI PARTENZA 1º ASSE Q328 (in valore assoluto):
punto di partenza della tastatura nell'asse principale
del piano di lavoro
 PUNTO DI PARTENZA 2º ASSE Q329 (in valore assoluto):
punto di partenza della tastatura nell'asse secondario
del piano di lavoro
 OFFSET PER 2ª MISURA Q310 (in valore incrementale):
valore di spostamento del tastatore prima della
seconda misurazione. Impostando 0, il TNC non
sposta il tastatore
 ASSE DI MISURA Q272: asse del piano di lavoro in cui
deve essere effettuata la misurazione:
1:asse principale = asse di misura
2:asse secondario = asse di misura
 ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione
 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio)
 LUNGHEZZA NOMINALE Q311: valore nominale della
lunghezza da misurare
 LIMITE MASSIMO Q288: lunghezza massima ammessa
 LIMITE MINIMO Q289: lunghezza minima ammessa
 PROTOCOLLO DI MIS. Q281: definire se il TNC deve
generare un protocollo di misura:
0: non generare un protocollo di misura
1: generare un protocollo di misura: il TNC memorizza
il file di protocollo TCHPR425.TXT di default nella
directory TNC:\
2: interruzione dell'esecuzione del programma e
visualizzazione del protocollo di misura sullo schermo
del TNC. Proseguire il programma con Start NC
 STOP PGM SE SUPERATA TOLLERANZA Q309: definire se
in caso di superamento della tolleranza il TNC deve
interrompere il programma ed emettere un
messaggio d'errore:
0: senza interruzione del programma, senza
emissione di un messaggio d'errore
1: con interruzione del programma, con emissione di
un messaggio d'errore
 NUMERO UTENSILE PER CONTROLLO Q330: definire se il
TNC deve provvedere al controllo della rottura
utensile (vedere "Controllo utensile" pag. 108):
0: controllo non attivo
>0: numero utensile nella tabella utensili TOOL.T
Esempio: blocchi NC
5 TCH PRONE 425 MISURA LARGHEZZA INTERNA
Q328=+75 ;PUNTO PART. 1º ASSE
Q329=-12.5 ;PUNTO PART. 2º ASSE
Q310=+0 ;OFFSET 2ª MISURA
Q272=1 ;ASSE DI MISURA
Q261=-5 ;ALTEZZA MISURATA
Q260=+10 ;ALTEZZA DI SICUREZZA
Q311=25 ;LUNGHEZZA NOMINALE
Q288=25.05 ;LIMITE MASSIMO
Q289=25 ;LIMITE MINIMO
Q281=1 ;PROTOCOLLO DI MIS.
Q309=0 ;STOP PGM SE ERRORE
Q330=0 ;NUMERO UTENSILE
Q329
Q328
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q310
X
Z
Q261
Q260
