HEIDENHAIN TNC 320 111
3.3 Misur
a
zio
n
e aut
o
mat
ica dei pezzi

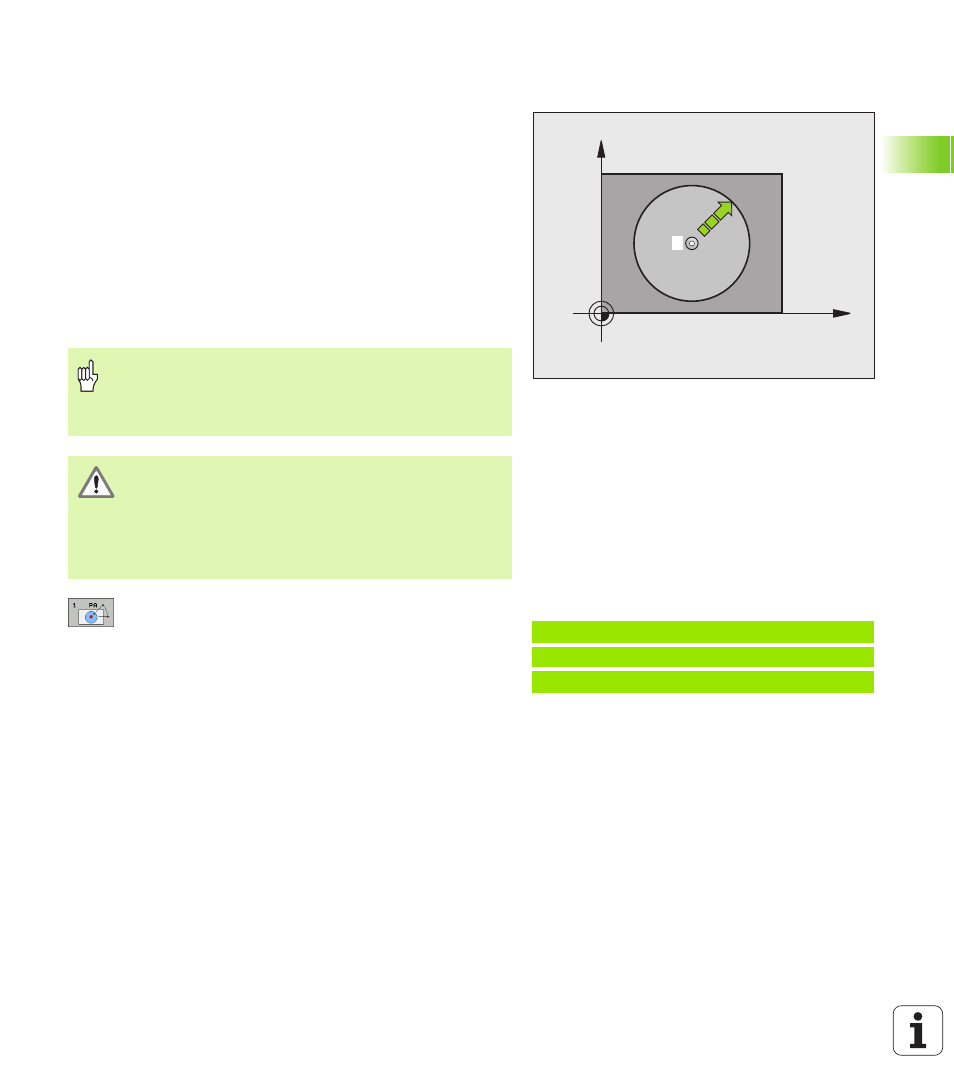

PIANO DI RIFERIMENTO POLARE (ciclo di
tastatura 1)
Il ciclo di tastatura 1 rileva in una direzione di tastatura qualsiasi una
qualsiasi posizione sul pezzo.
1 Il tastatore si porta in rapido con movimento 3D (valore da colonna
FMAX) sulla posizione di prearresto
1 programmata nel ciclo
2 Successivamente il tastatore effettua la tastatura con
l'avanzamento di tastatura (colonna F). Nella tastatura il TNC si
sposta contemporaneamente su 2 assi (in funzione dell'angolo di
tastatura). La direzione di tastatura deve essere definita nel ciclo
tramite un angolo polare
3 Dopo che il TNC ha rilevato la posizione, il tastatore si riporta al
punto di partenza della tastatura. Le coordinate della posizione del
tastatore al momento del segnale di contatto vengono inoltre
memorizzate nei parametri da Q115 a Q119.
 ASSE DI TASTATURA : inserire l'asse di tastatura con il
tasto di selezione assi o mediante la tastiera ASCII.
Confermare la selezione con il tasto ENT
 ANGOLO DI TASTATURA : angolo riferito all'asse di
tastatura, nel quale il tastatore deve spostarsi
 VALORE NOMINALE DI POSIZIONE : inserire mediante i
tasti di selezione assi o tramite la tastiera ASCII tutte
le coordinate per il preposizionamento del tastatore
 Conclusione dell'inserimento: premere il tasto ENT
X
Y
1
Prima della programmazione
Nel preposizionamento del tastatore assicurarsi che non ci
sia pericolo di collisione nell'avvicinamento alla posizione
programmata.
L'asse di tastatura definito nel ciclo definisce il piano di
tastatura:
Asse di tastatura X: piano X/Y
Asse di tastatura Y: piano Y/Z
Asse di tastatura Z: piano Z/X
Esempio: blocchi NC
67 TCH PROBE 1.0 PIANO DI RIF. POLARE
68 TCH PROBE 1.1 X ANGOLO: +30
69 TCH PROBE 1.2 X+5 Y+0 Z-5
