34 2 Cicli di tastatura nei modi operativi FUNZIONAMENTO MANUALE e VOLANTINO ELETTRONICO
2.4 Impostazione dell'or
igine con sist
emi di tastat
ur
a 3D
2.4 Impostazione dell'origine con
sistemi di tastatura 3D
Introduzione
Le funzioni per l'impostazione dell'origine sul pezzo allineato vengono
selezionate con i seguenti softkey:
„ Impostazione origine in un asse qualsiasi con TASTARE POS
„ Impostazione di uno spigolo quale origine con TASTARE P
„ Impostazione del centro cerchio quale origine con TASTARE CC

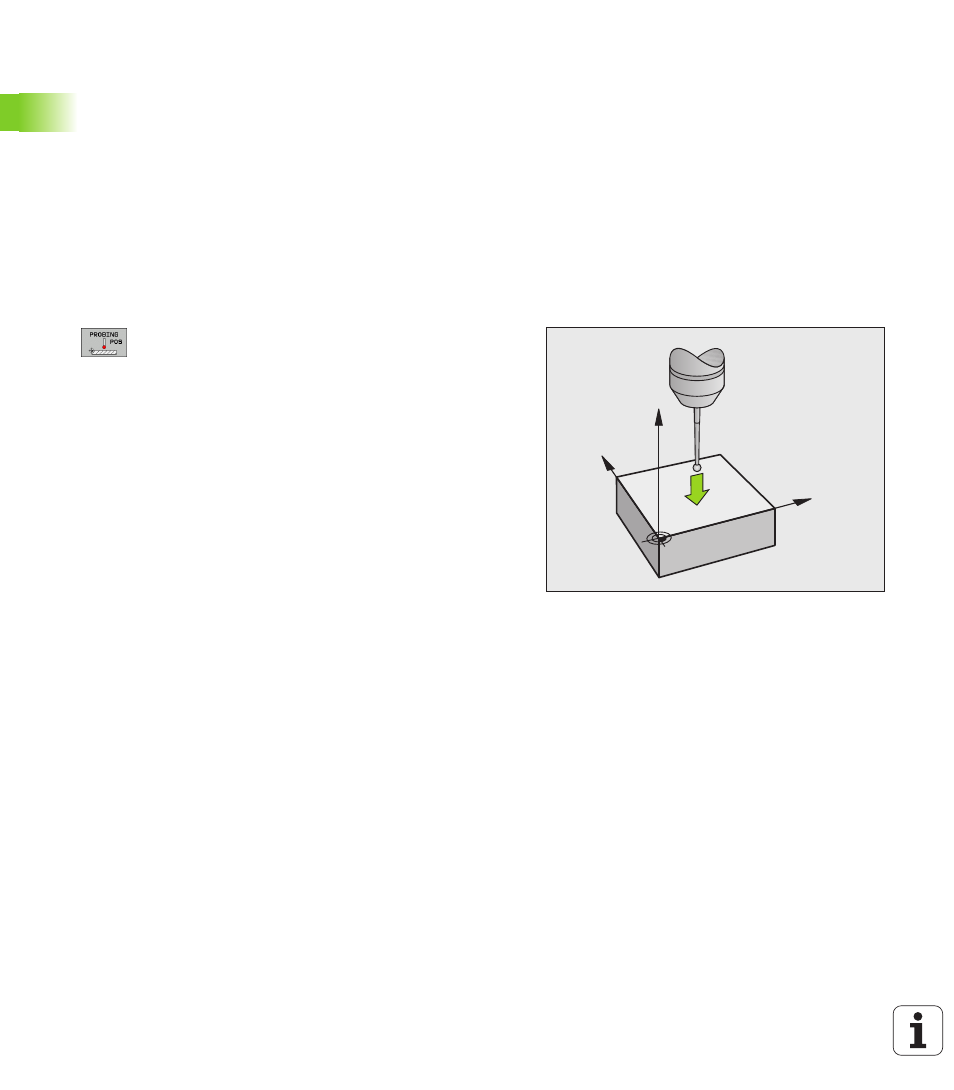

Impostazione dell'origine in un asse qualsiasi
 Selezione della funzione di tastatura: premere il
softkey TASTARE POS
 Posizionare il tastatore vicino al punto da tastare
 Selezionare la direzione di tastatura e l'asse per i quali
viene impostata l'origine, ad es. tastatura di Z in
direzione Z–: eseguire la selezione mediante softkey
 Tastatura: premere il tasto esterno di START
 ORIGINE : introdurre la coordinata nominale e
confermarla con il softkey SETTARE PUNTI, oppure
registrare il valore in una tabella (vedere "Inserimento
dei valori di misura dai cicli di tastatura in una Tabella
origini", pag. 27 o vedere "Inserimento dei valori di
misura dai cicli di tastatura in una tabella Preset", pag.
28)
 Conclusione della funzione di tastatura: premere FINE
Y
X
Z
