HEIDENHAIN TNC 320 129
3.3 Misur
a
zio
n
e aut
o
mat
ica dei pezzi
 ASSE DI MISURA Q272: asse del piano di lavoro in cui
deve essere effettuata la misurazione:
1:asse principale = asse di misura
2:asse secondario = asse di misura

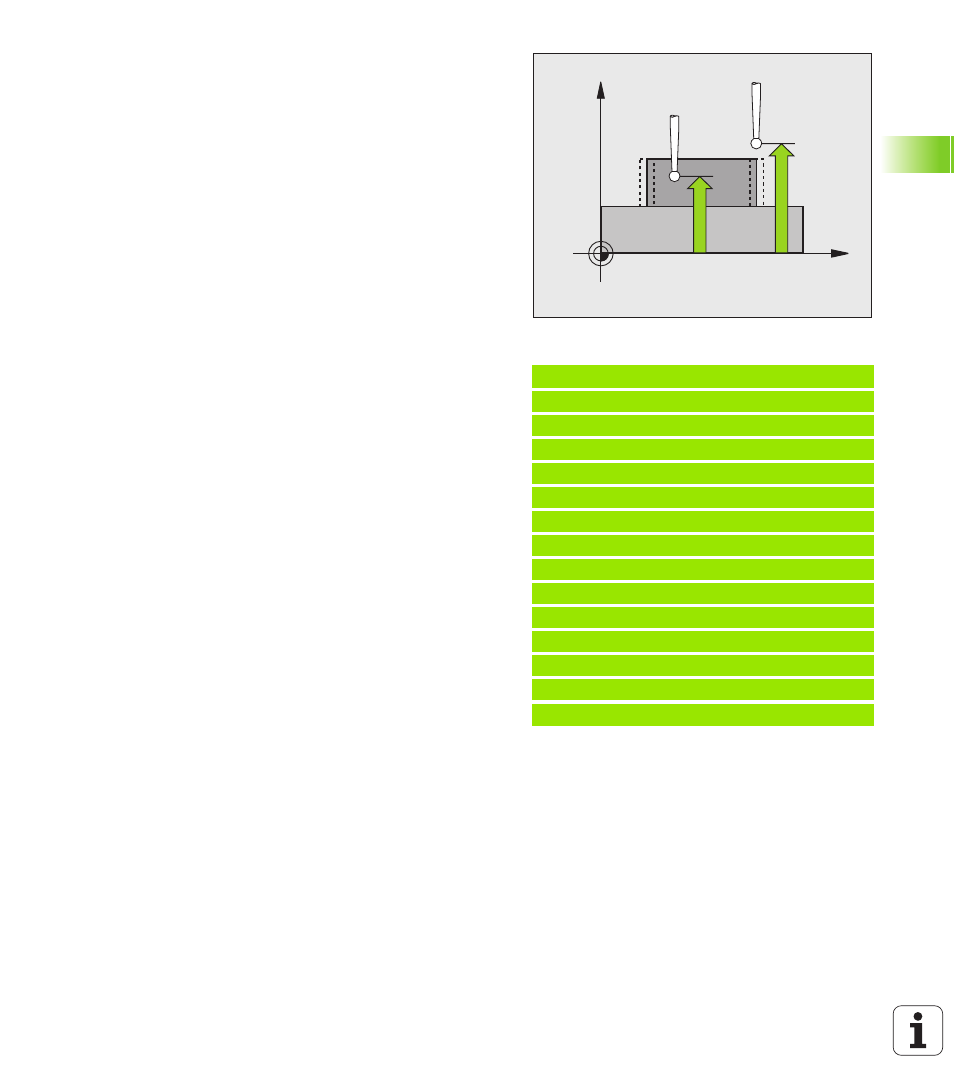

 ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione
 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta alla colonna
SET_UP
 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio)
 LUNGHEZZA NOMINALE Q311: valore nominale della
lunghezza da misurare
 LIMITE MASSIMO Q288: lunghezza massima ammessa
 LIMITE MINIMO Q289: lunghezza minima ammessa
 PROTOCOLLO DI MIS. Q281: definire se il TNC deve
generare un protocollo di misura:
0: non generare un protocollo di misura
1: generare un protocollo di misura: il TNC memorizza
il file di protocollo TCHPR426.TXT di default nella
directory TNC:\
2: interruzione dell'esecuzione del programma e
visualizzazione del protocollo di misura sullo schermo
del TNC. Proseguire il programma con Start NC
 STOP PGM SE SUPERATA TOLLERANZA Q309: definire se
in caso di superamento della tolleranza il TNC deve
interrompere il programma ed emettere un
messaggio d'errore:
0: senza interruzione del programma, senza
emissione di un messaggio d'errore
1: con interruzione del programma, con emissione di
un messaggio d'errore
 NUMERO UTENSILE PER CONTROLLO Q330: definire se il
TNC deve provvedere al controllo della rottura
utensile (vedere "Controllo utensile" pag. 108):
0: controllo non attivo
>0: numero utensile nella tabella utensili TOOL.T
Esempio: blocchi NC
5 TCH PROBE 426 MISURA ISOLA ESTERNA
Q263=+50 ;1° PUNTO 1° ASSE
Q264=+25 ;1° PUNTO 2° ASSE
Q265=+50 ;2° PUNTO 1° ASSE
Q266=+85 ;2° PUNTO 2° ASSE
Q272=2 ;ASSE DI MISURA
Q261=-5 ;ALTEZZA MISURATA
Q320=0 ;DISTANZA SICUREZZA
Q260=+20 ;ALTEZZA DI SICUREZZA
Q311=45 ;LUNGHEZZA NOMINALE
Q288=45 ;LIMITE MASSIMO
Q289=44.95 ;LIMITE MINIMO
Q281=1 ;PROTOCOLLO DI MIS.
Q309=0 ;STOP PGM SE ERRORE
Q330=0 ;NUMERO UTENSILE
X
Z
Q260
Q261
