1.2 Premesse al lavoro con i cicli di
tastatura
Per poter coprire un campo di applicazioni il più vasto possibile in fase
di misurazione, sono previste, tramite parametri macchina, delle
possibilità di impostazione globali che determinano il comportamento
base dei cicli di tastatura. Se si impiegano diversi sistemi di tastatura
sulla macchina, tali impostazioni sono quindi valide a livello globale per
tutti i sistemi di tastatura.
Sono inoltre disponibili le impostazioni nella tabella del sistema di
tastatura che può essere definita separatamente per ogni sistema di
tastatura. Con queste impostazioni è possibile adeguare il
comportamento di ciascun sistema di tastatura ovvero per una
determinata applicazione (vedere "Tabella dati tastatore" pag. 22).

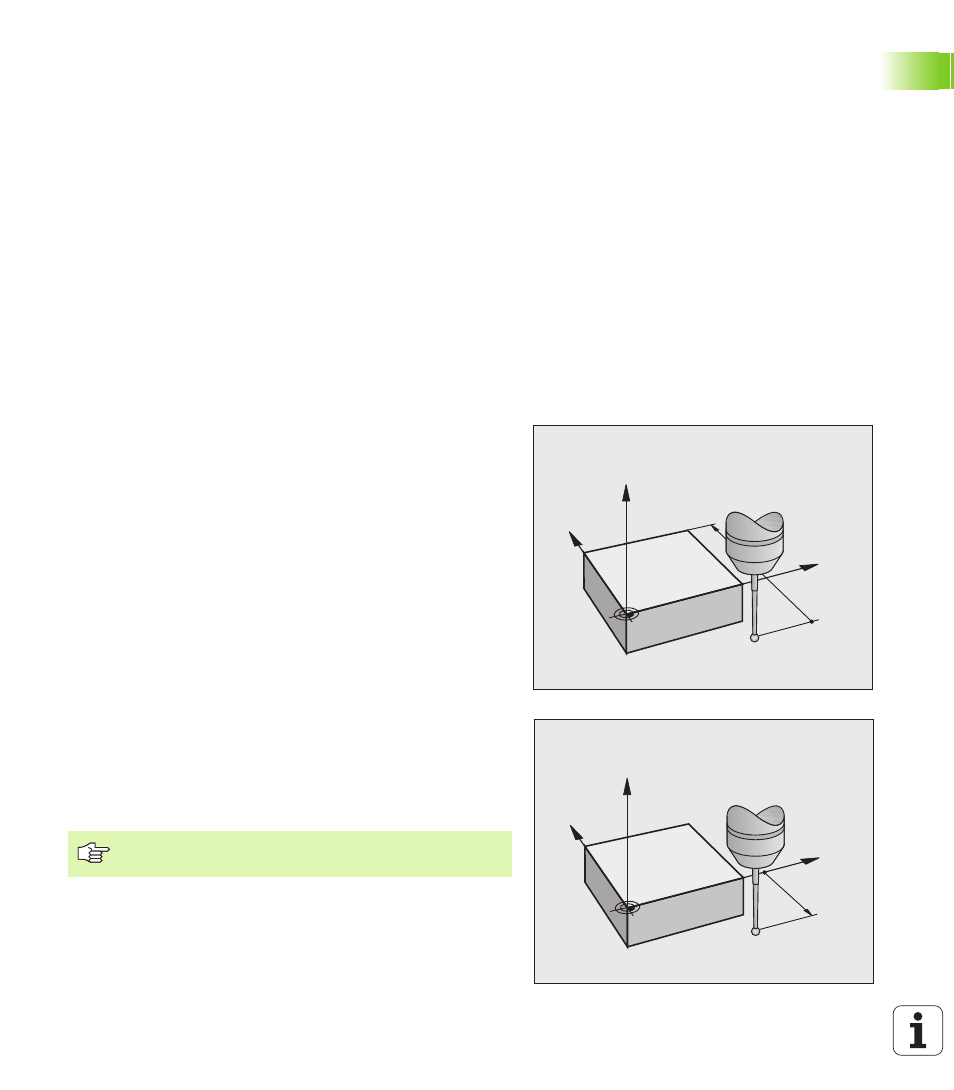

Percorso di spostamento max per il punto da
tastare: DIST nella tabella del sistema di
tastatura
Se entro il percorso definito in DIST il tastatore non viene deflesso, il
TNC emette un messaggio d'errore.
Distanza di sicurezza dal punto da tastare:
SET_UP nella tabella del sistema di tastatura
In SET_UP si definisce a quale distanza dal punto da tastare definito,
cioè calcolato dal ciclo, il TNC deve preposizionare il tastatore. Quanto
più ridotta è questa distanza, tanto più precisa deve essere la
definizione dei punti da tastare. In numerosi cicli di tastatura si può
inoltre definire una distanza di sicurezza che interviene in aggiunta a
SET_UP.
Orientamento del tastatore a infrarossi nella
direzione di tastatura programmata: TRACK
nella tabella del sistema di tastatura
Per aumentare la precisione di misurazione, tramite TRACK = ON si
può ottenere che un sistema di tastatura a infrarossi venga orientato
nel senso della direzione di tastatura programmata prima di ogni
tastatura. In questo modo il tastatore viene deflesso sempre nella
stessa direzione.
Y
X
Z
MP6130
Y
X
Z
MP6140
Se si modifica TRACK = ON, si deve calibrare di nuovo il
tastatore.
