16 1 Lavorare con cicli di tastatura
1
.1 Inf
o
rm
azioni g
e
ner
a
li sui cicli di tastat
ur
a
1.1 Informazioni generali sui cicli di
tastatura

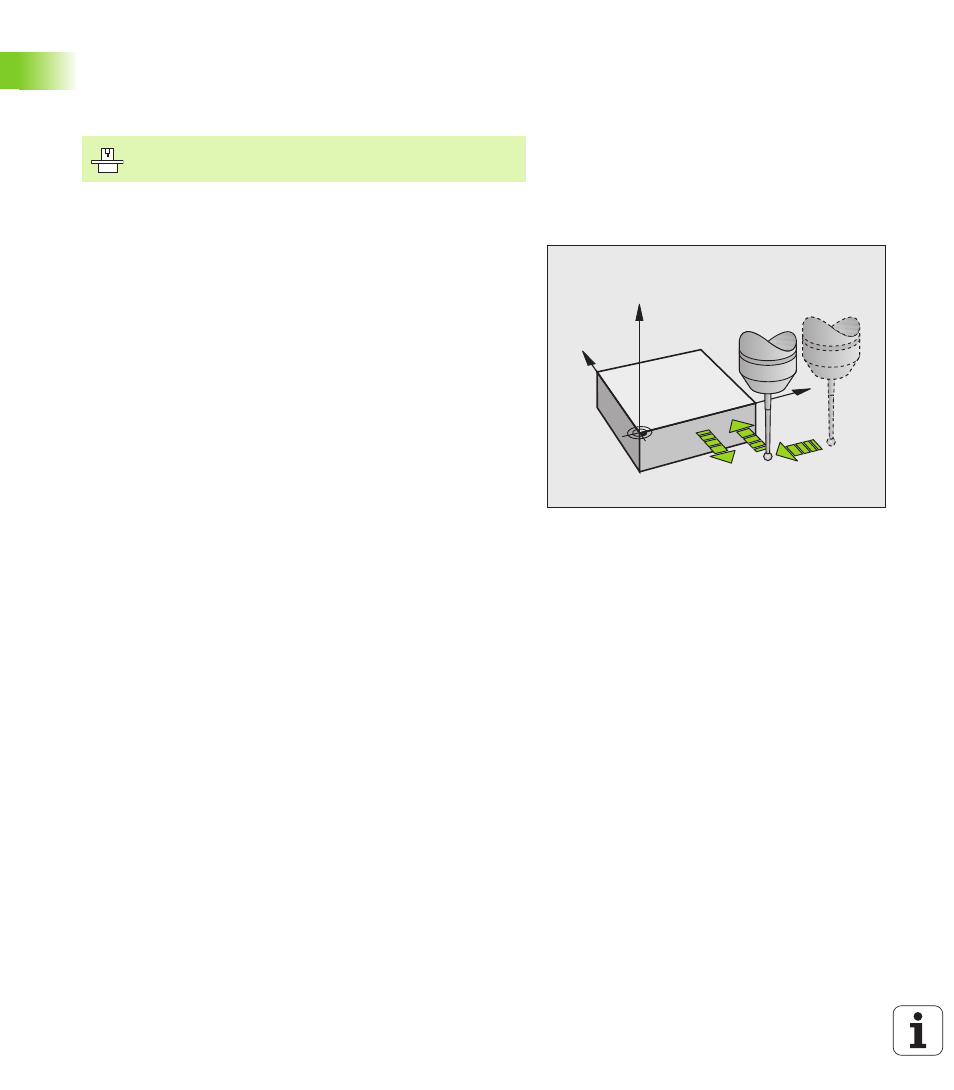

Principio di funzionamento
Quando il TNC esegue un Ciclo di tastatura, il sistema di tastatura 3D
si sposta con l'avanzamento di tastatura definito dal costruttore della
macchina nella direzione selezionata dall'operatore. L'avanzamento di
tastatura è definito in un parametro macchina (vedere "Premesse al
lavoro con cicli di tastatura" più avanti nel presente capitolo).
Quando il tastatore viene a contatto con il pezzo
„ il sistema di tastatura 3D invia un segnale al TNC che memorizza le
coordinate della posizione tastata
„ il sistema di tastatura 3D si ferma e
„ il tastatore si riporta in rapido sulla sua posizione di partenza
Se entro il percorso definito il tastatore non viene deflesso, il TNC
emette un relativo messaggio d'errore (percorso: DIST da tabella del
sistema di tastatura).
Considerazione della rotazione base nel
FUNZIONAMENTO MANUALE
Durante la tastatura il TNC considera una rotazione base attiva e si
avvicina in diagonale al pezzo.
Cicli di tastatura nei modi operativi
FUNZIONAMENTO MANUALE e VOLANTINO
ELETTRONICO
Il TNC mette a disposizione nei modi operativi FUNZIONAMENTO
MANUALE e VOLANTINO ELETTRONICO dei cicli di tastatura che
consentono:
„ la calibrazione del sistema di tastatura
„ la compensazione di posizioni oblique del pezzo
„ la definizione origine
Il TNC deve essere predisposto dal costruttore della
macchina per l'impiego di tastatura 3D.
Y
X
Z
F
F MAX
F
