 DIREZIONE ATTRAVERS. 1 Q267: direzione nella quale il
tastatore deve avvicinarsi al pezzo:
-1:direzione di spostamento negativa
+1:direzione di spostamento positiva

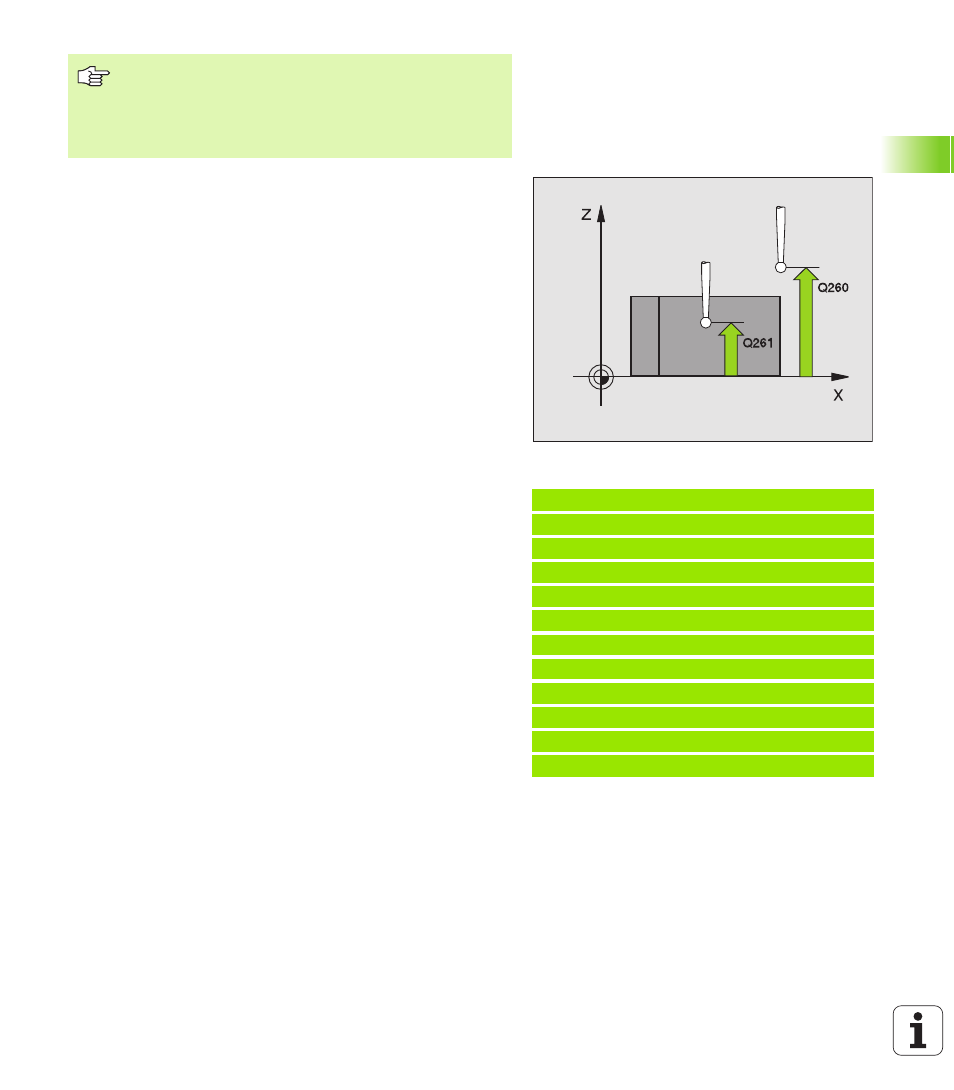

 ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione
 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta alla colonna
SET_UP
 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio)
 SPOSTARSI A ALT. SICUR. Q301: determinare in che
modo il tastatore deve spostarsi tra i punti di misura:
0: spostamento tra i punti da misurare all'altezza di
misura
1: spostamento tra i punti da misurare all'altezza di
sicurezza
 PROTOCOLLO DI MIS. Q281: definire se il TNC deve
generare un protocollo di misura:
0: non generare un protocollo di misura
1: generare un protocollo di misura: il TNC memorizza
il file di protocollo TCHPR420.TXT di default nella
directory TNC:\
2: interruzione dell'esecuzione del programma e
visualizzazione del protocollo di misura sullo schermo
del TNC. Proseguire il programma con Start NC
Con asse del tastatore = asse di misura
Selezionare Q263 uguale a Q265, quando deve essere
misurato l'angolo in direzione dell'asse A; selezionare
Q263 diverso da Q265, quando deve essere misurato
l'angolo in direzione dell'asse B.
Esempio: blocchi NC
5 TCH PROBE 420 MIS. ANGOLO
Q263=+10 ;1° PUNTO 1° ASSE
Q264=+10 ;1° PUNTO 2° ASSE
Q265=+15 ;2° PUNTO 1° ASSE
Q266=+95 ;2° PUNTO 2° ASSE
Q272=1 ;ASSE DI MISURA
Q267=-1 ;DIREZIONE ATTRAVERS.
Q261=-5 ;ALTEZZA MISURATA
Q320=0 ;DISTANZA SICUREZZA
Q260=+10 ;ALTEZZA DI SICUREZZA
Q301=1 ;SPOSTARSI AD ALT. SICUR.
Q281=1 ;PROTOCOLLO DI MIS.
