3.2 Impostazione aut
o
matica delle or
igini

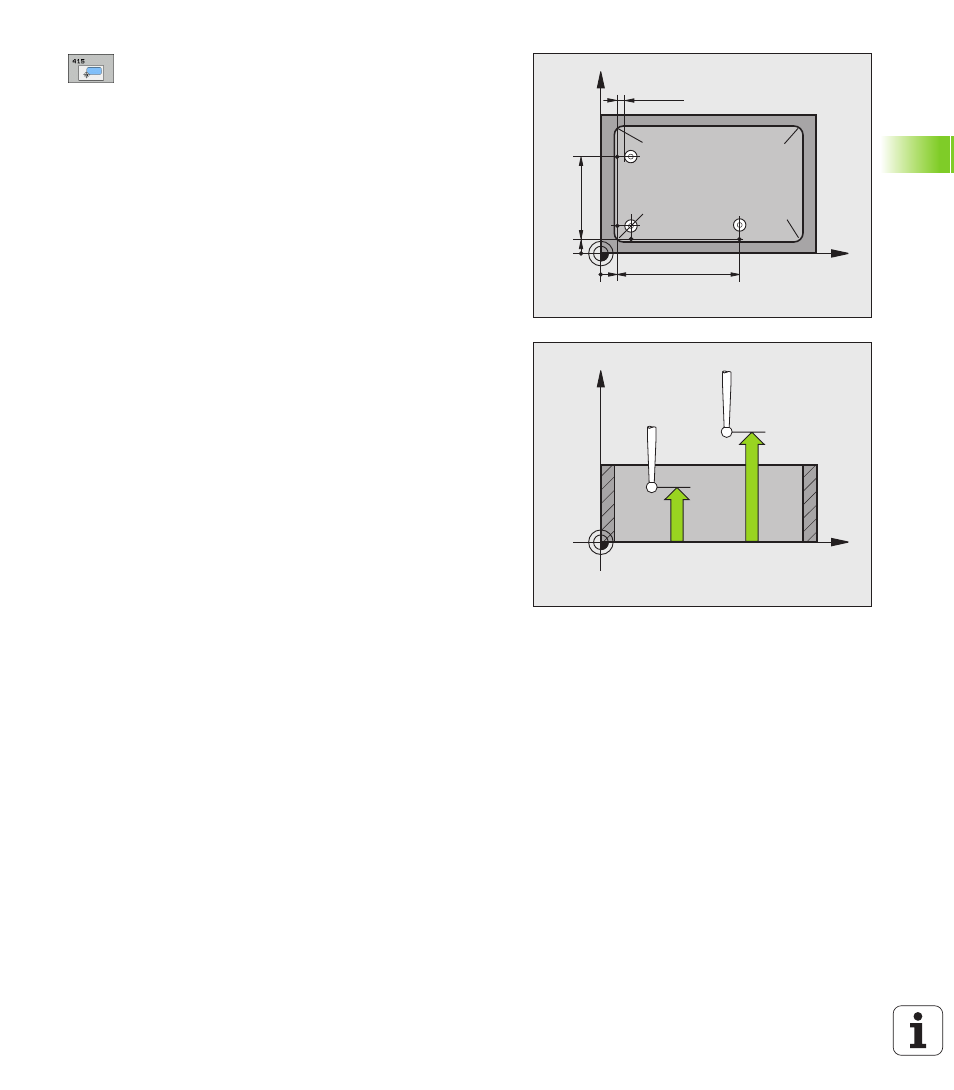

 1° PUNTO MIS. 1º ASSE Q263 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
principale del piano di lavoro
 1° PUNTO MIS. 2º ASSE Q264 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
secondario del piano di lavoro
 DISTANZA 1º ASSE Q326 (in valore incrementale):
distanza tra il primo ed il secondo punto da misurare
nell'asse principale del piano di lavoro
 DISTANZA 2º ASSE Q327 (in valore incrementale):
distanza tra il terzo e il quarto punto da misurare
nell'asse secondario del piano di lavoro
 SPIGOLO Q308: numero dello spigolo sul quale il TNC
deve impostare l'origine
 ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione
 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta alla colonna
SET_UP
 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio)
 SPOSTARSI A ALT. SICUR. Q301: determinare in che
modo il tastatore deve spostarsi tra i punti di misura:
0: spostamento tra i punti da misurare all'altezza di
misura
1: spostamento tra i punti da misurare all'altezza di
sicurezza
 ESEGUI ROTAZIONE BASE Q304: definire se il TNC deve
compensare la posizione obliqua del pezzo con una
rotazione base:
0: senza rotazione base
1: con rotazione base
X
Y
Q264
Q263
Q326
Q327 Q308=1 Q308=2
Q308=3 Q308=4
MP6140
+
Q320
X
Z
Q261
Q260
