66 3 Cicli di tastatura per il controllo automatico dei pezzi
3.2 Impostazione aut
o
matica delle or
igini
 CENTRO 1º ASSE Q321 (in valore assoluto): centro della
scanalatura nell’asse principale nel piano di lavoro
 CENTRO 2° ASSE Q322 (in valore assoluto): centro della
scanalatura nell’asse secondario del piano di lavoro
 LARGHEZZA SCANALATURA Q311 (in valore incrementale):
larghezza della scanalatura indipendentemente dalla
posizione nel piano di lavoro
 ASSE DI MISURA (1=1. / 2=2.) Q272: asse del piano
di lavoro in cui deve essere effettuata la misurazione:
1: asse principale = asse di misura
2: asse secondario = asse di misura
 ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione
 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta alla colonna
SET_UP
 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio)
 SPOSTARSI A ALT. SICUR. Q301: determinare in che
modo il tastatore deve spostarsi tra i punti di misura:
0: spostamento tra i punti da misurare all'altezza di
misura
1: spostamento tra i punti da misurare all'altezza di
sicurezza
 NUMERO IN TABELLA Q305: indicare il numero nella
tabella origini/tabella Preset nel quale il TNC deve
memorizzare le coordinate del centro della
scanalatura. Programmando Q305=0, il TNC imposta
l'origine automaticamente al centro della scanalatura
 NUOVA ORIGINE Q405 (in valore assoluto): coordinata
nell'asse di misura, sulla quale il TNC deve impostare
il centro della scanalatura rilevato. Impostazione di
base = 0

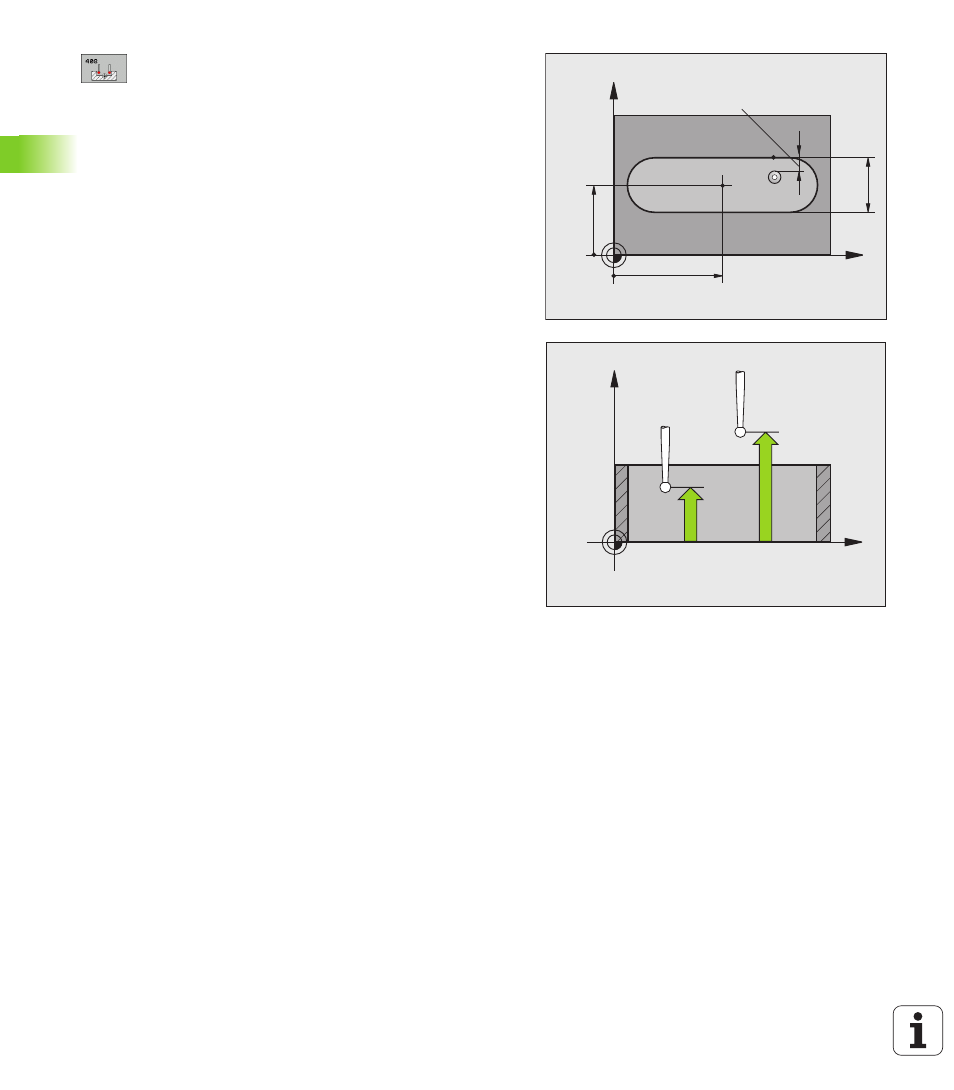

X
Y
Q322
Q321
Q31
1
MP6140
+
Q320
X
Z
Q261
Q260
