HEIDENHAIN TNC 320
115
3.3 Misur
a
zio
n
e aut
o
mat
ica dei pezzi
CENTRO 1º ASSE
Q273 (in valore assoluto): centro del
foro nell'asse principale nel piano di lavoro
CENTRO 2º ASSE
Q274 (in valore assoluto): centro del
foro nell'asse secondario nel piano di lavoro
DIAMETRO NOMINALE
Q262: diametro approssimativo
del foro
ANGOLO DI PARTENZA
Q325 (in valore assoluto): angolo
tra l'asse principale del piano di lavoro e il primo punto
da tastare
PASSO ANGOLARE
Q247 (in valore incrementale): angolo
tra due punti da misurare; il segno dell'angolo
definisce il senso di lavorazione (- = senso orario). Per
la misurazione di archi di cerchio, programmare un
passo angolare inferiore a 90°
ALTEZZA DI MISURA SU ASSE TASTATORE
Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione
DISTANZA DI SICUREZZA
Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta alla colonna
SET_UP
ALTEZZA DI SICUREZZA
Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio)
SPOSTARSI A ALT. SICUR.
Q301: determinare in che
modo il tastatore deve spostarsi tra i punti di misura:
0: spostamento tra i punti da misurare all'altezza di
misura
1: spostamento tra i punti da misurare all'altezza di
sicurezza
DIM. MAX FORO
Q275: diametro massimo ammesso
per il foro (tasca circolare)
DIM. MIN FORO
Q276: diametro minimo ammesso per
il foro (tasca circolare)
TOLLERANZA CENTRO 1º ASSE
Q279: scostamento di
posizione ammesso nell'asse principale del piano di
lavoro
TOLLERANZA CENTRO 2º ASSE
Q280: scostamento di
posizione ammesso nell'asse secondario del piano di
lavoro

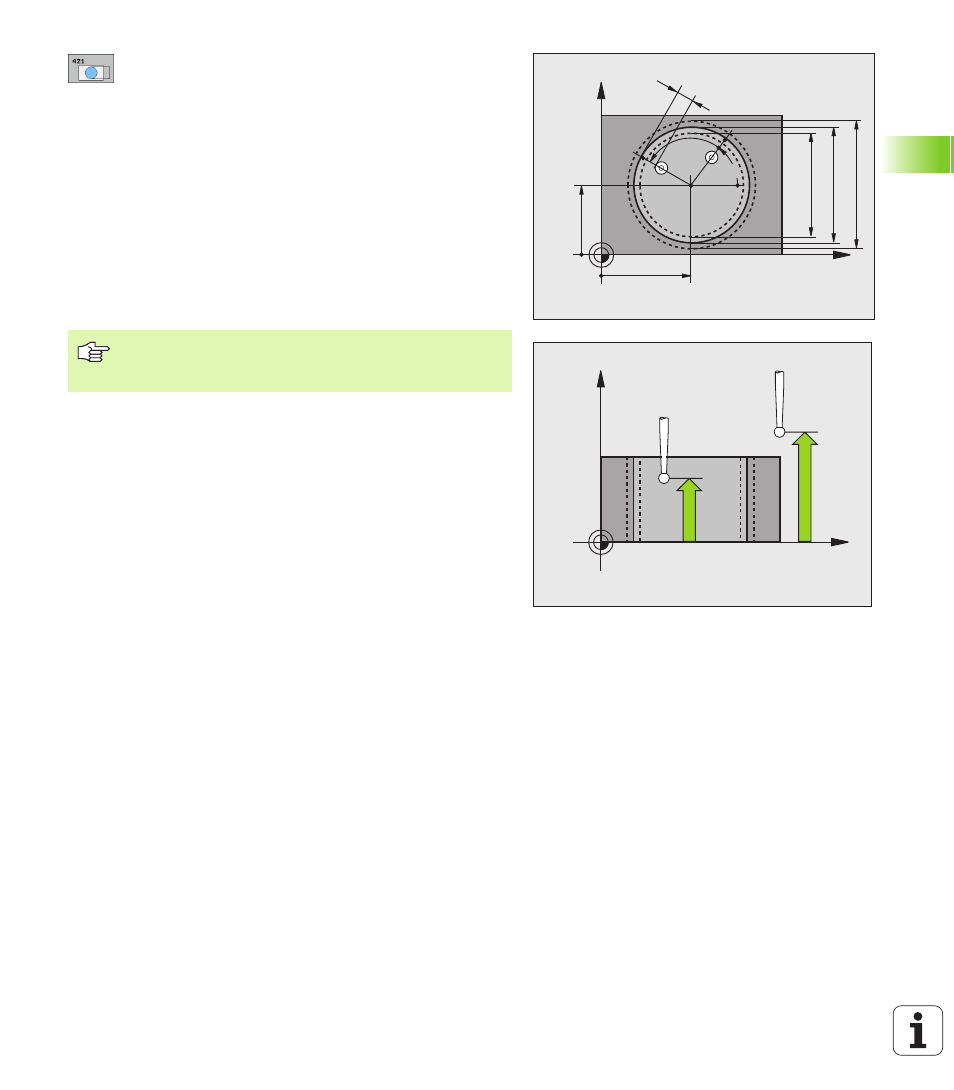

X
Y
Q274
±Q280
Q273
±Q279
Q27
6
Q325
Q247
Q262
Q275
MP6140
+
Q320
X
Z
Q261
Q260
Più piccolo è il passo angolare programmato, tanto più
impreciso sarà il calcolo del TNC per le quote del foro.
Valore minimo di immissione: 5°.
