74 3 Cicli di tastatura per il controllo automatico dei pezzi
3.2 Impostazione aut
o
matica delle or
igini
ORIGINE ESTERNA DI RETTANGOLO (ciclo di
tastatura 411, DIN/ISO: G411)

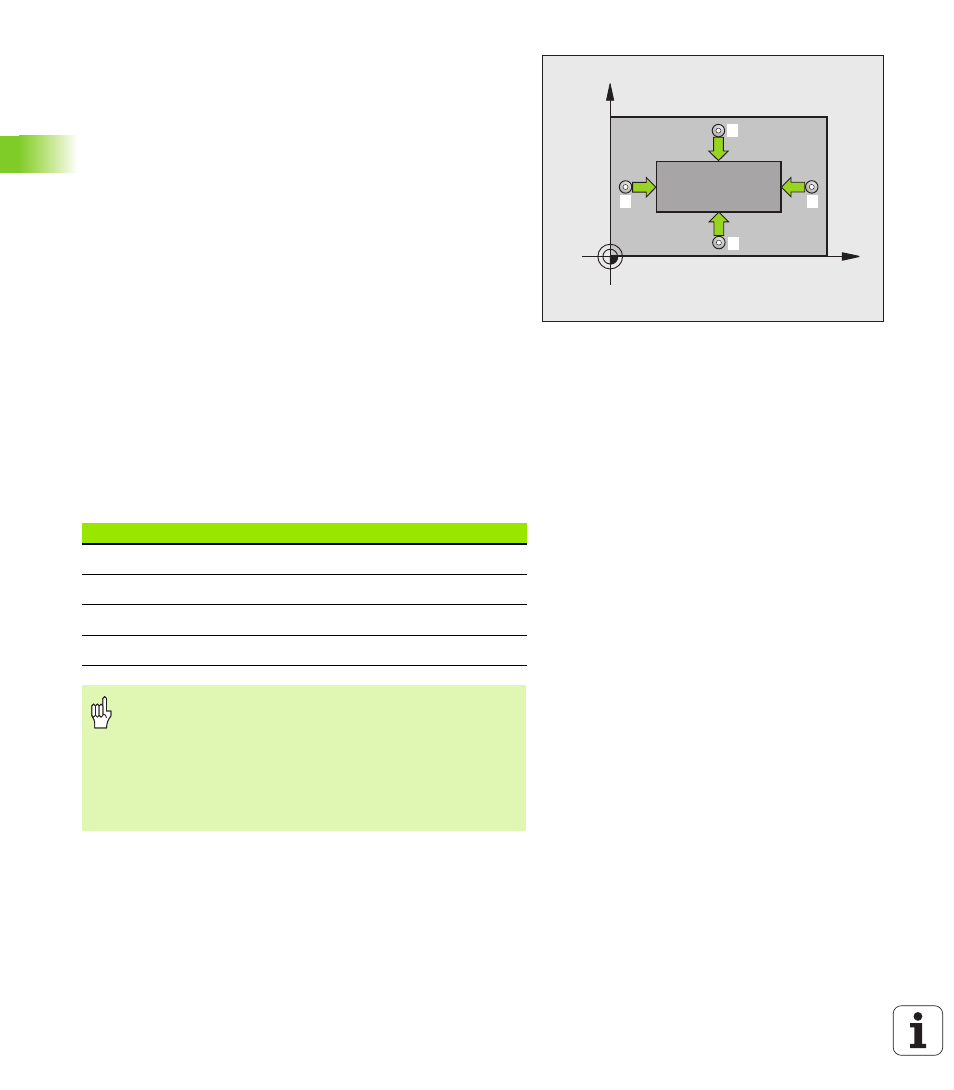

Il ciclo di tastatura 411 rileva il centro di un'isola rettangolare e imposta
questo centro quale origine. In alternativa il TNC può registrare questo
centro in una tabella origini o in una tabella Preset.
1 Il TNC posiziona il tastatore in rapido (valore da colonna FMAX) e
con la logica di posizionamento (vedere "Esecuzione dei cicli di
tastatura" pag. 21) sul punto da tastare
1 . Il TNC calcola i punti da
tastare sulla base dei valori programmati nel ciclo e della distanza
di sicurezza definita nella colonna SET_UP della tabella del sistema
di tastatura
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (colonna F)
3 Quindi il tastatore si porta sul successivo punto da tastare 2 su una
traiettoria parassiale all'altezza di misura o su una traiettoria lineare
all'altezza di sicurezza ed esegue la seconda tastatura
4 Il TNC posiziona il tastatore sul punto 3 e quindi sul punto da
tastare 4 eseguendo rispettivamente la terza e la quarta tastatura
5 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri ciclo Q303
e Q305 (vedere "Memorizzazione dell'origine calcolata" pag. 64)
6 Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore e salva i valori reali nei parametri Q
presentati di seguito
X
Y
1
2
4
3
Numero del parametro Significato
Q151 Valore reale centro asse principale
Q152 Valore reale centro asse secondario
Q154 Valore reale lunghezza lato asse princ.
Q155 Valore reale lunghezza lato asse sec.
Prima della programmazione
Per evitare collisioni tra il tastatore e il pezzo inserire per la
lunghezza del 1º e del 2º lato dell'isola un valore
approssimato per eccesso.
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
