HEIDENHAIN TNC 320 69
3.2 Impostazione aut
o
matica delle or
igini

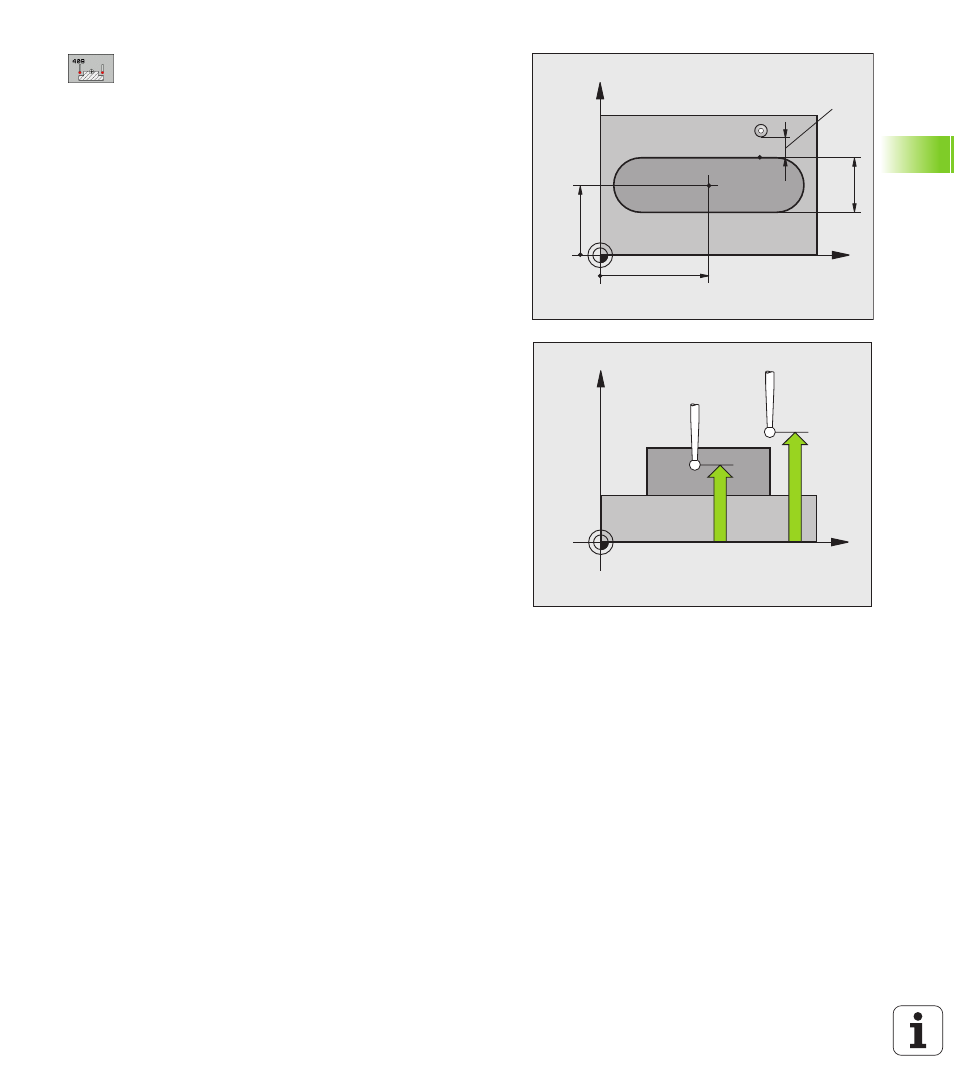

 CENTRO 1º ASSE Q321 (in valore assoluto): centro
dell'isola nell'asse principale nel piano di lavoro
 CENTRO 2º ASSE Q322 (in valore assoluto): centro
dell'isola nell'asse secondario nel piano di lavoro
 LARGHEZZA ISOLA Q311 (in valore incrementale):
larghezza dell'isola indipendentemente dalla
posizione nel piano di lavoro
 ASSE DI MISURA (1=1. / 2=2.) Q272: asse del piano
di lavoro in cui deve essere effettuata la misurazione:
1: asse principale = asse di misura
2: asse secondario = asse di misura
 ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione
 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta alla colonna
SET_UP
 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio)
 NUMERO IN TABELLA Q305: indicare il numero nella
tabella origini/tabella Preset nel quale il TNC deve
memorizzare le coordinate del centro dell'isola.
Programmando Q305=0, il TNC imposta l'origine
automaticamente al centro dell'isola
 NUOVA ORIGINE Q405 (in valore assoluto): coordinata
nell'asse di misura, sulla quale il TNC deve impostare
il centro dell'isola rilevato. Impostazione di base = 0
X
Y
Q322
Q321
Q31
1
MP6140
+
Q320
X
Z
Q261
Q260
