30 2 Cicli di tastatura nei modi operativi FUNZIONAMENTO MANUALE e VOLANTINO ELETTRONICO
2.2 Calibr
a
zione del sist
ema di tastat
ur
a aut
o
matico
Calibrazione del raggio efficace e
compensazione dell'offset centrale del tastatore
Di norma l'asse del tastatore non coincide esattamente con l'asse del
mandrino. La funzione di calibrazione rileva questo offset tra l'asse del
tastatore e l'asse del mandrino e lo compensa per via matematica.
Nella calibrazione dell'offset centrale il TNC ruota il tastatore 3D di
180°. La rotazione viene attivata mediante una funzione ausiliaria che
il costruttore della macchina definisce nel parametro macchina
mStrobeUTurn.
Nella calibrazione manuale procedere come segue:

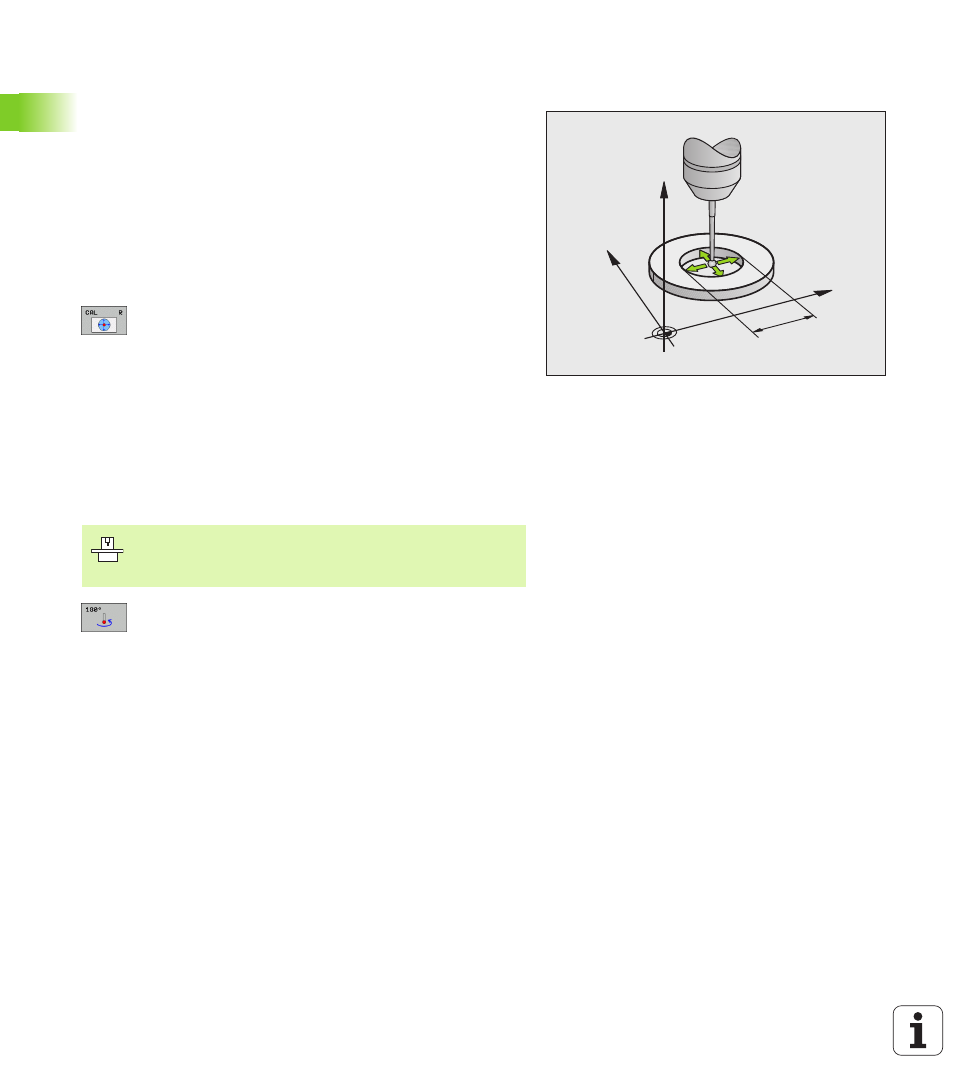

 Nel modo operativo FUNZIONAMENTO MANUALE posizionare la
sfera di tastatura nel foro dell'anello di regolazione
 Selezione della funzione di calibrazione per il raggio
della sfera di tastatura e per l'offset del tastatore:
premere il softkey CAL R
 Selezionare l'asse utensile, introdurre il raggio
dell'anello di regolazione
 Tastatura: premere 4 volte il tasto esterno di START. Il
sistema di tastatura 3D tasterà una posizione del foro
in ogni direzione assiale e ne calcolerà il raggio
efficace della sfera di tastatura
 Se si desidera terminare la funzione di calibrazione
premere il softkey FINE
 Determinazione dell'offset centrale della sfera di
tastatura: premere il softkey 180°. Il TNC ruota il
tastatore di 180°
 Tastatura: premere 4 volte il tasto esterno di START. Il
sistema di tastatura 3D tasta una posizione del foro in
ogni direzione assiale, determinando l'offset centrale
del tastatore
Y
X
Z
10
Per la determinazione dell'offset centrale il TNC deve
essere opportunamente predisposto dal costruttore della
macchina. Consultare il manuale della macchina.
