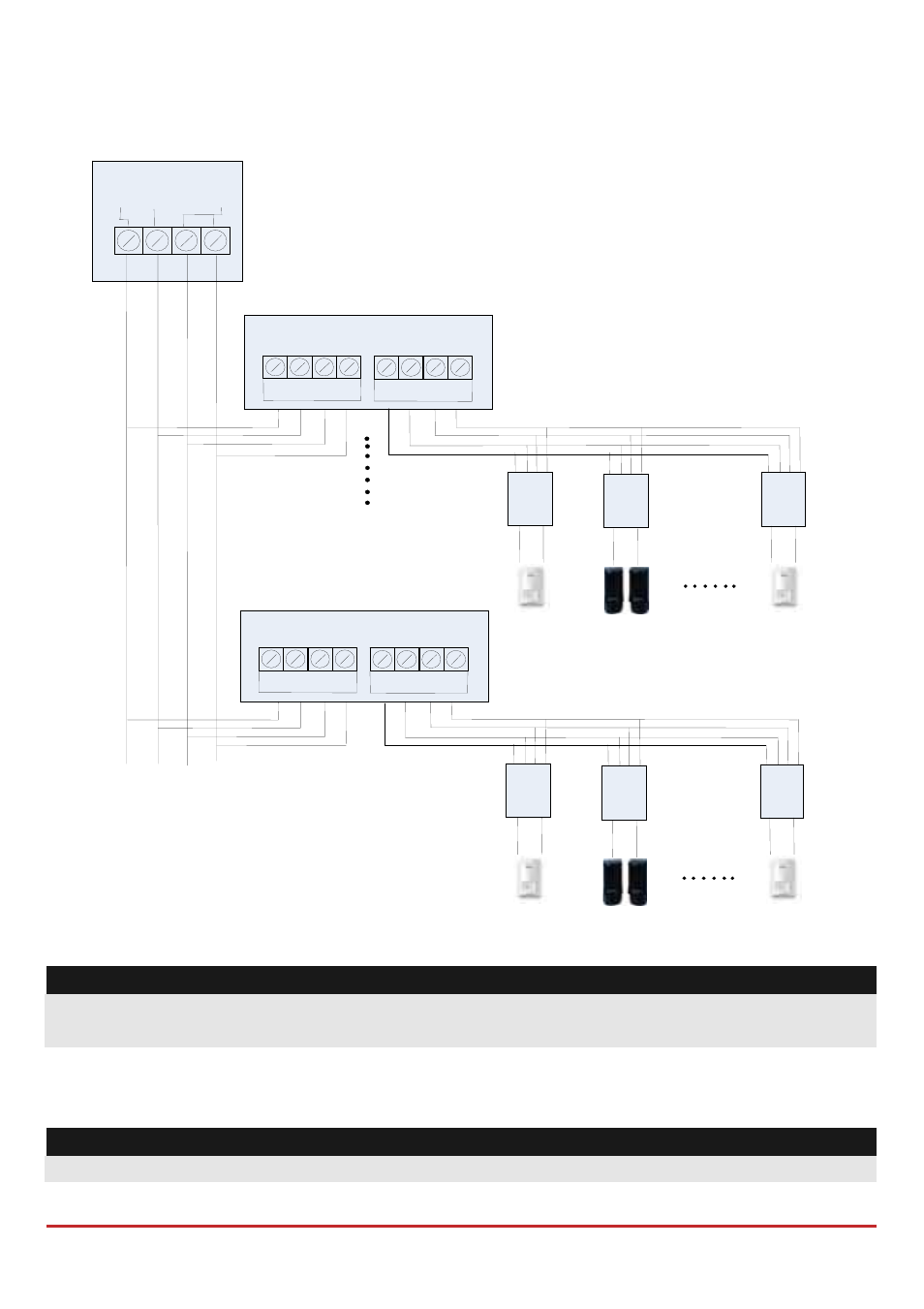

 Cablaggio dell’espansione BZ1 all’Espansione Zone BUS
Note:
Quando si collega l’espansione BZ1 all’Espansione Zone BUS cablare l’espansione BZ1 ai
morsetti dell’espansione BUS identificati come TO DEVICE.
3. Cablare i fili Nero e Bianco dell’ espansione BZ1 ai morsetti del rivelatore secondo la
terminazione desiderata.
Nota:
I fili Nero e Bianco sono l’equivalente degli ingressi di zona sul sistema LightSYS 2.
COM
BLK
BUS
YEL GRN
AUX
RED
BLK
TO PANEL
RED YEL GRN BLK
TO DEVICE
RED YEL GRN
BLK
TO PANEL
RED YEL GRN BLK
TO DEVICE
RED YEL GRN
LightSYS
Espansione Zone BUS
Espansione Zone BUS
... Fino a 32 Espansioni BZ1
... Fino a 32 Espansioni BZ1
... Fino a 8 Espansioni Zone BUS
... Fino a 300 m ... Fino a 300 m
BZ 1 BZ 1 BZ 1
1 2 32
Nero Bianco Nero Bianco Nero Bianco
BZ 1 BZ 1 BZ 1
1 2 32
Bianco Nero Bianco Nero Bianco Nero
