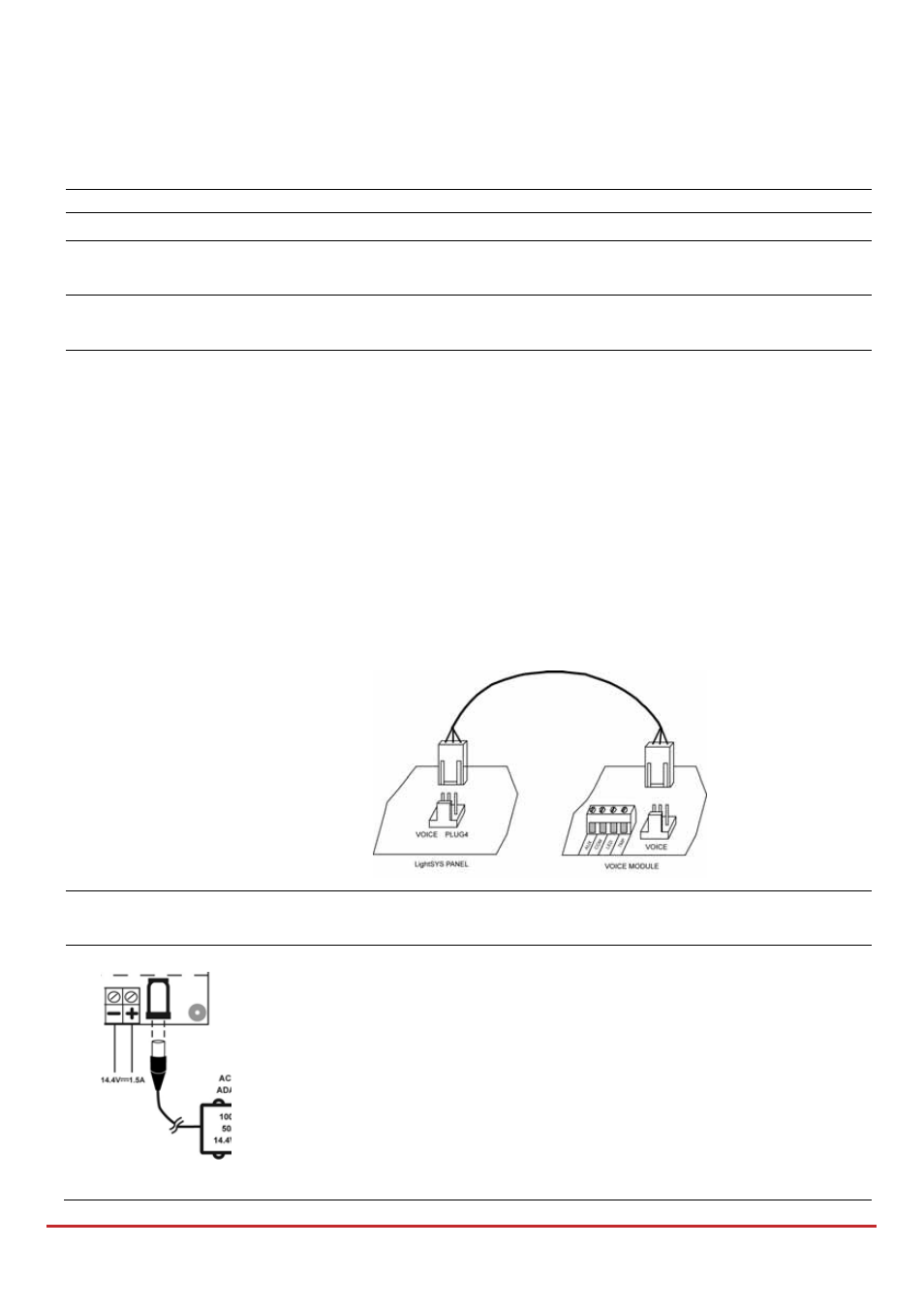

Impostazione dei Connettori, Ponticelli e Microinterruttori della Centrale
Connettori
Connettore Descrizione Funzione
PLUG 1
Bus Innesto a 4 pin per un facile collegamento al bus
PLUG 2 Tamper Usato per il collegamento del tamper antirimozione
opzionale
PLUG 3 Telefono Usato per il collegamento di un telefono locale (lo
stesso funzionamento dei morsetti PHONE SET)
PLUG 4 Voice Utilizzato per collegare modulo vocale avanzato
(RP432EV) alla LightSYS.
Permette il collegamento del modulo vocale al
connettore VOICE situato (PLUG 4) sulla scheda
principale della centrale LightSYS. Il cavo per questa
connessione è fornito con il modulo vocale. Tramite
questo connettore il modulo vocale trasmette i segnali
audio alla centrale LightSYS che li inoltra sulla linea
telefonica per le operazioni di comunicazione remota
con i numeri telefonici ‘Seguimi FM’.
Questa connessione è necessaria per il corretto
funzionamento del modulo.
PLUG 5 RS‐232 Utilizzato per la comunicazione locale con il software
di configurazione.
PLUG 6
Utilizzare questo connettore per collegare
l’alimentatore RISCO fornito con la centrale.
Nota: La spina dell’alimentatore per la rete elettrica
può essere tagliata e il cavo di alimentazione può essere
collegato alla morsettiera con fusibile fornita (Vedere
Figura 2‐3).
Inoltre, se necessario, l’alimentazione 12V in ingresso
alla centrale LightSYS può essere collegata tramite i due
morsetti (–) e (+) vicini.
