Nota:
Per le considerazioni sulla distanza di cablaggio e il posizionamento della messa a terra,
fare riferimento all’Appendice C: Cavi da Utilizzare.
Posizionamento a parete del contenitore LightSYS 2
La scheda principale della LightSYS 2 viene alloggiata in un contenitore in plastica
appositamente progettato, composto da una base posteriore di fissaggio ed un coperchio
frontale, e caratterizzato da supporti di fissaggio in plastica per tutti i moduli installati
all’interno del contenitore.
 Per montare il contenitore a parete procedere come segue:
1. Separare le due parti premendo sui supporti in plastica circolari posti su
entrambi i lati in modo da sganciare il coperchio del contenitore.

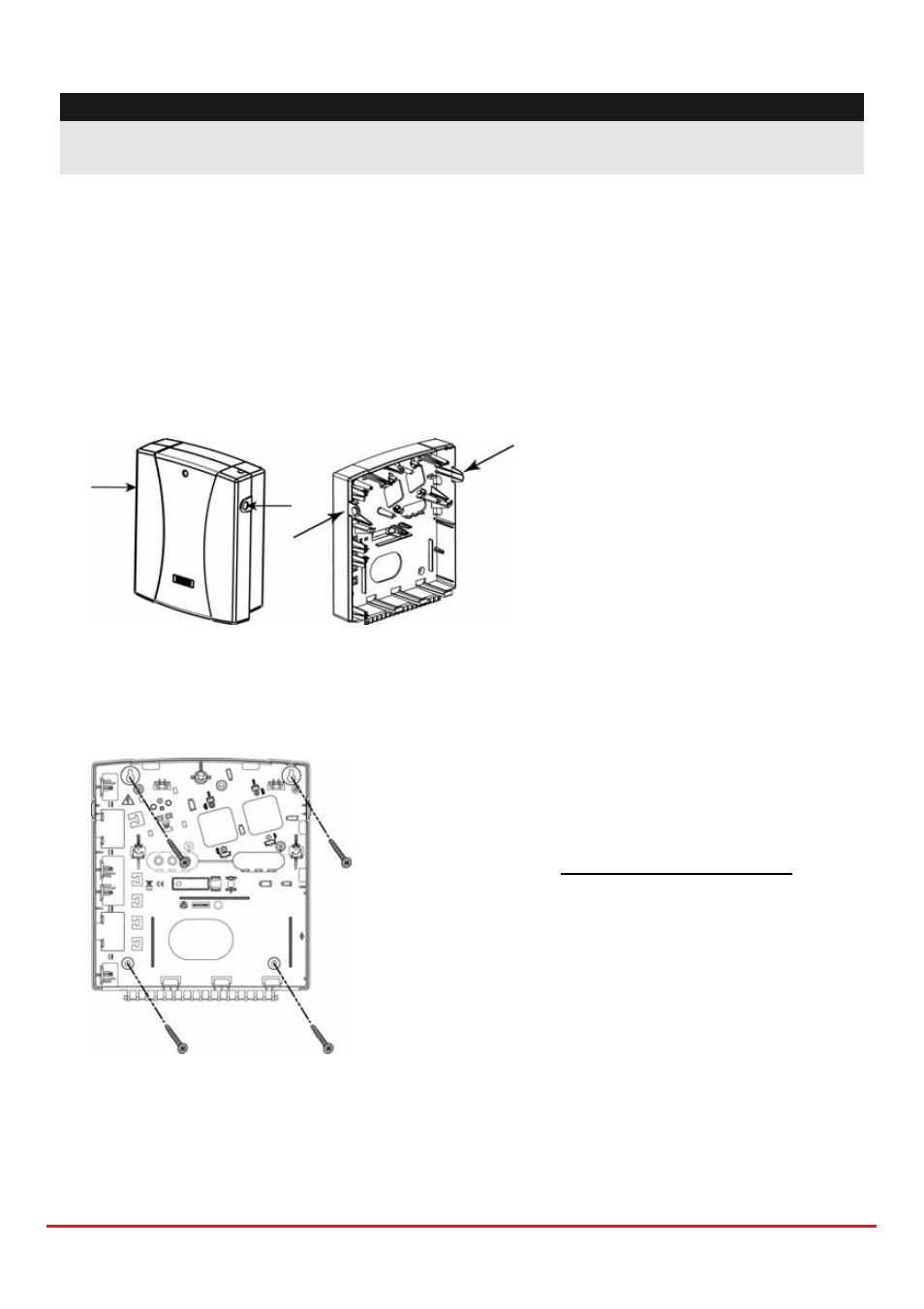

Figura 2-1 supporti di sgancio del contenitore
2. Appoggiare la base di fissaggio sulla parete e segnare la posizione dei fori di
fissaggio (4 fori di fissaggio e un foro aggiuntivo per fissare il supporto per
la protezione tamper antirimozione).
Figura 2-2 Riferimenti per le viti di fissaggio
3. Effettuare i fori nelle posizioni segnate e inserire i tasselli.
Nota: Per installare la LightSYS 2
allʹinterno di un contenitore in metallo
(RP432BM – non disponibile per l’Italia,
RP432BM1) fare riferimento alle
istruzioni fornite con il contenitore.
