Alimentatore RISCO e scheda principale
La LightSYS 2 viene alimentata tramite un alimentatore AC/DC (100‐240Vca
50/60Hz, 14.4V—1.5A).
Attenzione:
Il collegamento alla rete di alimentazione 220V deve essere eseguito da un tecnico certificato.
1. Il sistema deve essere collegato alla rete elettrica tramite un interruttore
che deve interrompere entrambi i poli e deve essere di tipo
magnetotermico e differenziale per proteggere l’impianto da guasti
verso terra. Questo interruttore deve essere facilmente accessibile.
(vedere Figura 2‐3):
A. Posizionare l’alimentatore nell’alloggiamento dedicato.
B. A seconda dell’ubicazione della presa elettrica, rimuovere le
predisposizioni a sfondare per permettere il passaggio dei cavi nella
parte a destra o a sinistra del contenitore della centrale.
C. Non collegare il cavo dell’alimentatore alla presa elettrica in questa
fase.

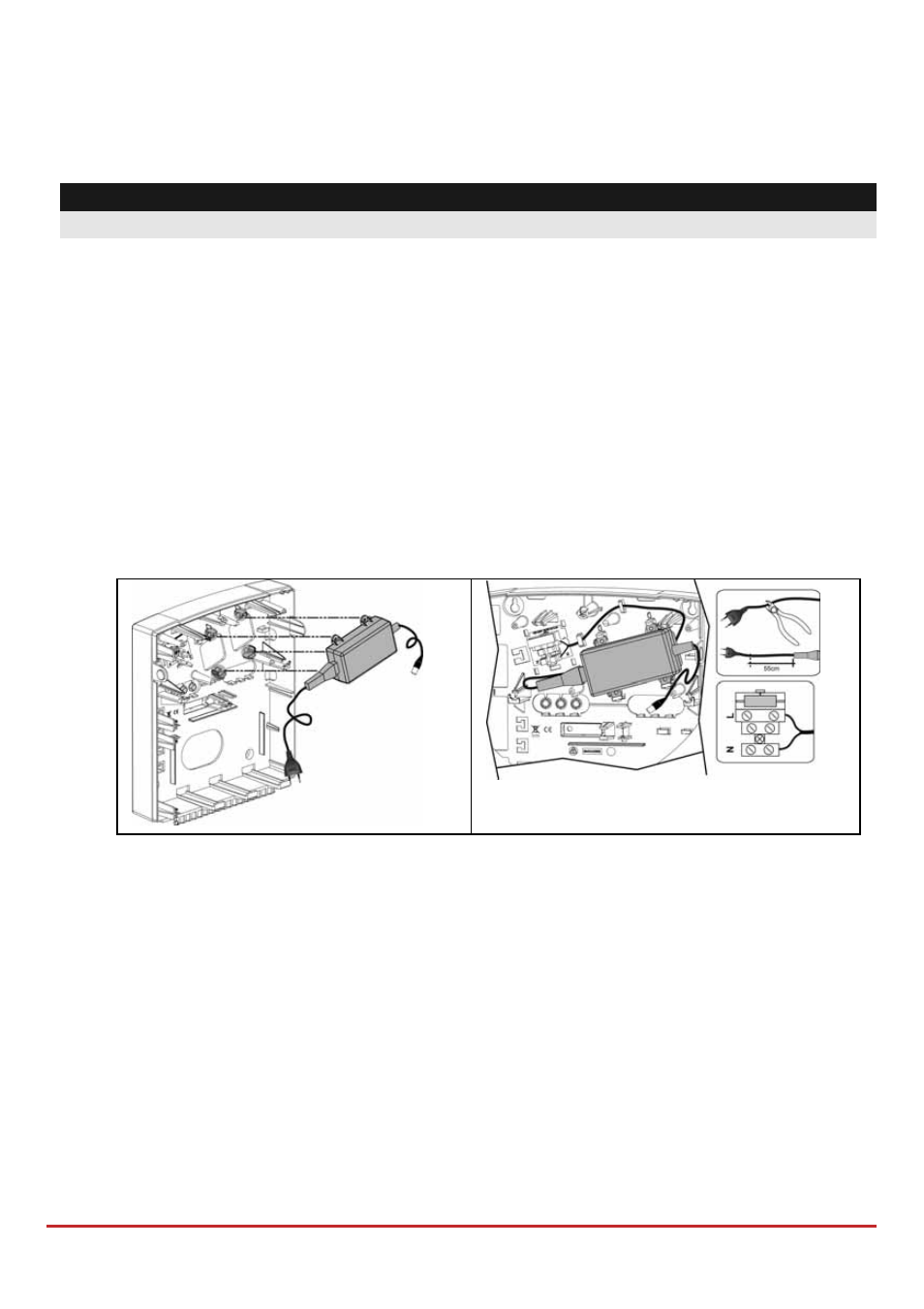

Figura 2-3 Posizionamento dell’alimentatore
Nota: Lʹalimentatore da 1.5A può essere montato sia allʹinterno del contenitore in
policarbonato mod. RP432B che nel contenitore in metallo mod. RP432BM. Lʹalimentatore da
4A può essere montato solo nel contenitore in metallo mod. RP432BM1.
