 Per cablare l’uscita UO1 per comandare una qualsiasi sirena autoalimentata:
L’uscita di utilità UO1 può essere utilizzata per attivare una sirena autoalimentata.

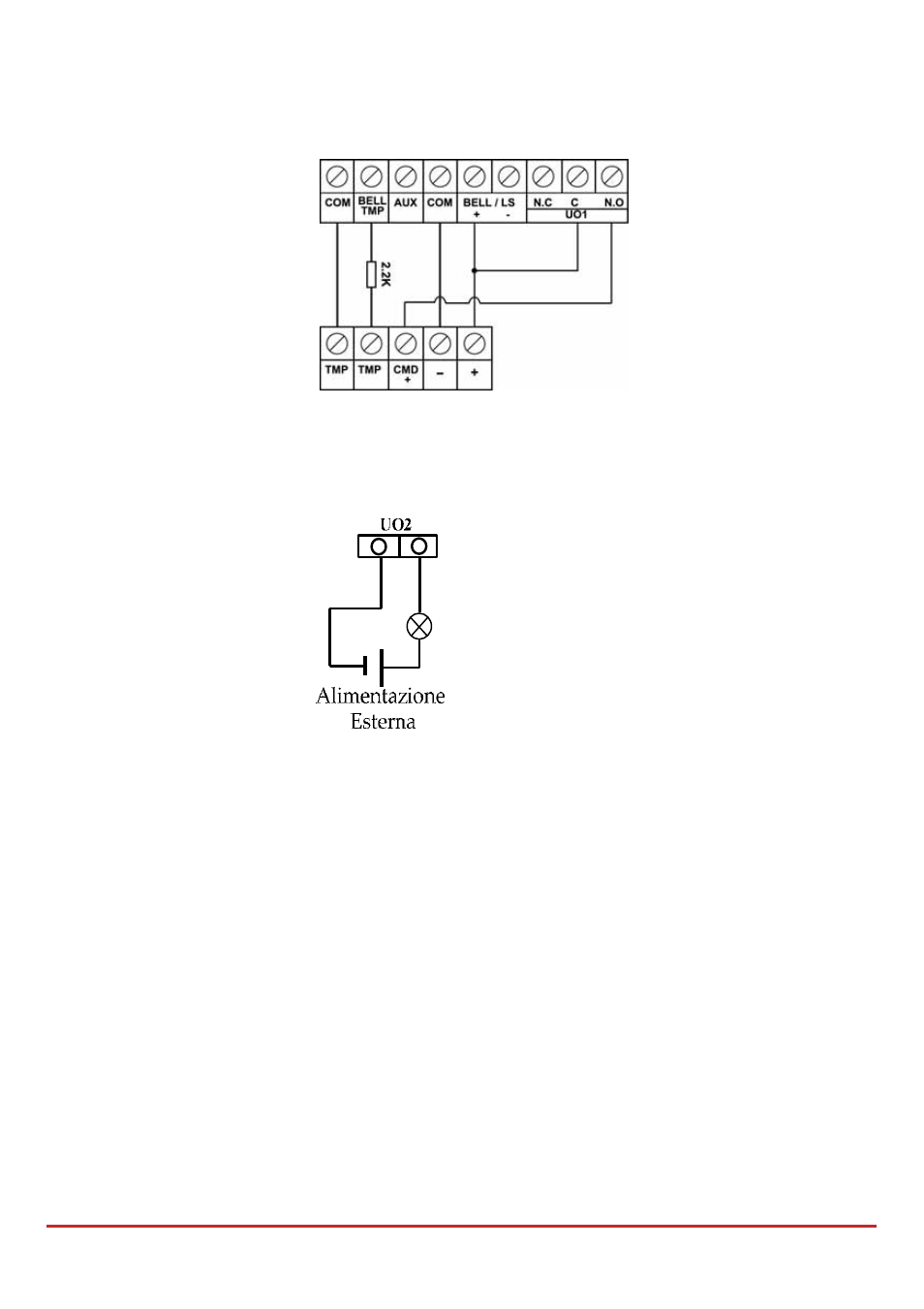

Figura 2-8: Cablaggio U01 per una sirena autoalimentata
 Per cablare le Uscite di Utilità 2‐4:
Collegare il dispositivo all’uscita come illustrato sotto:
Tamper Antirimozione (Opzionale)
L’interruttore tamper antirimozione è una caratteristica opzionale che offre una maggiore
protezione sul tentativo di manomissione della centrale. Nel caso in cui la LightSYS venga
rimossa dalla parete, la vite fissata alla parte in plastica a sfondare e attaccata alla placca in
metallo del meccanismo del tamper causa la rottura della parte in plastica che rimane appesa
alla parete. Come risultato, l’interruttore tamper antirimozione viene rilasciato e viene
generato un allarme. Per questa caratteristica operare come segue:
1. Far scivolare il meccanismo del tamper (dalla destra) fino e sentire uno scatto
quando viene raggiunto il suo alloggiamento. La lamella del tamper viene
appoggiata sopra il foro di montaggio della vite.
2. Quando il contenitore della LightSYS è montato a parete, fissare anche la vite del
tamper e la lamella del tamper adiacente (per fissare il supporto del tamper
antirimozione fare riferimento alla fase
2 a pagina 31)
3. Attaccare i fili dell’interruttore tamper all’innesto PLUG2 sulla scheda principale
della LightSYS (vedi pagina 46).
Il tamper antirimozione è posizionato sul lato posteriore della base del contenitore e viene
costantemente mantenuto premuto dalla sezione mostrata in Figura 2‐9.
