Pagina 40
Nota:
Per evitare la segnalazione di anomalia sirena, se NON si connette alcun dispositivo ai
morsetti BELL/LS, cortocircuitare questi morsetti tramite una resistenza da 2.2KΩ in
parallelo.

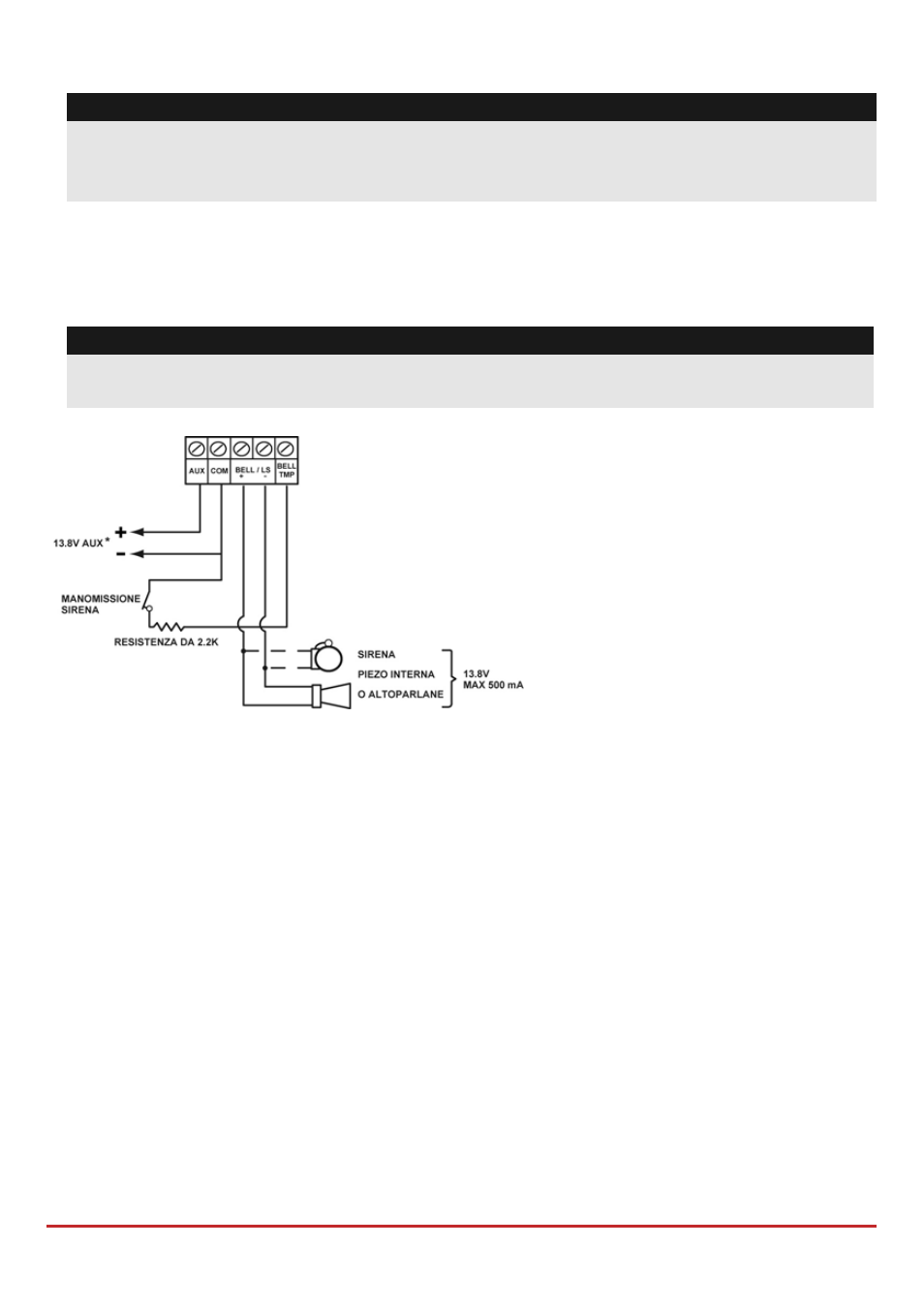

Cablaggio del Tamper Sirena
Collegare l’uscita tamper del contenitore della sirena ai morsetti BELL TMP e COM della
scheda centrale utilizzando una resistenza da 2.2KΩ in parallelo.
Importante:
Notare che l’ingresso tamper della sirena è bilanciato tramite una resistenza da 2.2KΩ
(Resistenza colore: Rosso, Rosso, Rosso) tra i morsetti BELL TMP e COM
BELL/LS + : Per collegare il
riferimento positivo fisso della
sirena.
BELL/LS ‐ : Per collegare il
riferimento negativo di comando
della sirena.
BELL TMP: Per collegare l’ingresso
tamper della sirena.
Cablaggio Uscite di Utilità
Le uscite di utilità della centrale LightSYS 2 possono essere attivate seguendo una
periodicità o al verificarsi di diversi eventi di sistema. Come specificato nel Capitolo 4,
Menù  Uscite, possono essere programmate varie modalità di attivazione dei
dispositivi.
Per maggiori dettagli, vedi pagina 55.
