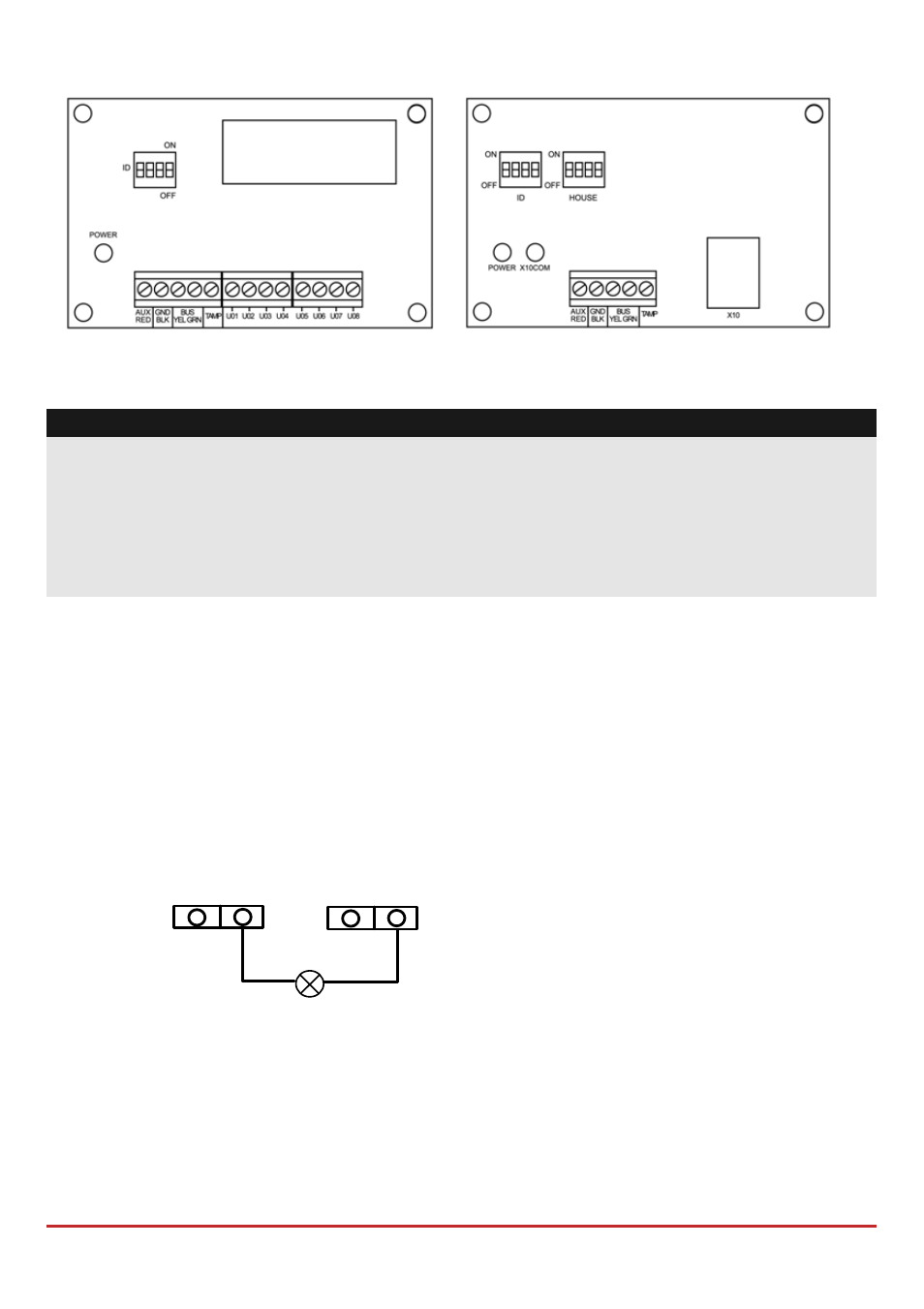

Figura 3-5: Modulo di espansione a 8 Uscite a
collettore aperto U08. Figura 3-6: Modulo di espansione Uscite X-10.
Note:
Uscite sul modulo UO8:
Assorbimento in Corrente: 25 mA, nominali / 30 mA, max.;
Contatti; 12V collettore aperto, Attiva “Pull‐Down”, 70 mA, max.
Uscite sul modulo UO4:
Assorbimento in Corrente: 25 mA, nominali / 140 mA, max.;
Contatti: 5 A / 24Vcc (Contatti in scambi libero di tensione).
 Per installare i moduli di Espansione Uscite:
1. Predisporre l’indirizzo ID dell’espansione Uscite utilizzando il banco di
microinterruttori.
2. Cablare l’espansione Uscite al BUS della LightSYS.
3. Cablare i dispositivi alle uscite di utilità come segue:
a. UO4 – Relè (vedere Figura 2‐8 e Figura 3‐4)
b. UO8 – a collettore aperto:
UO1 UO2 AUX GND
