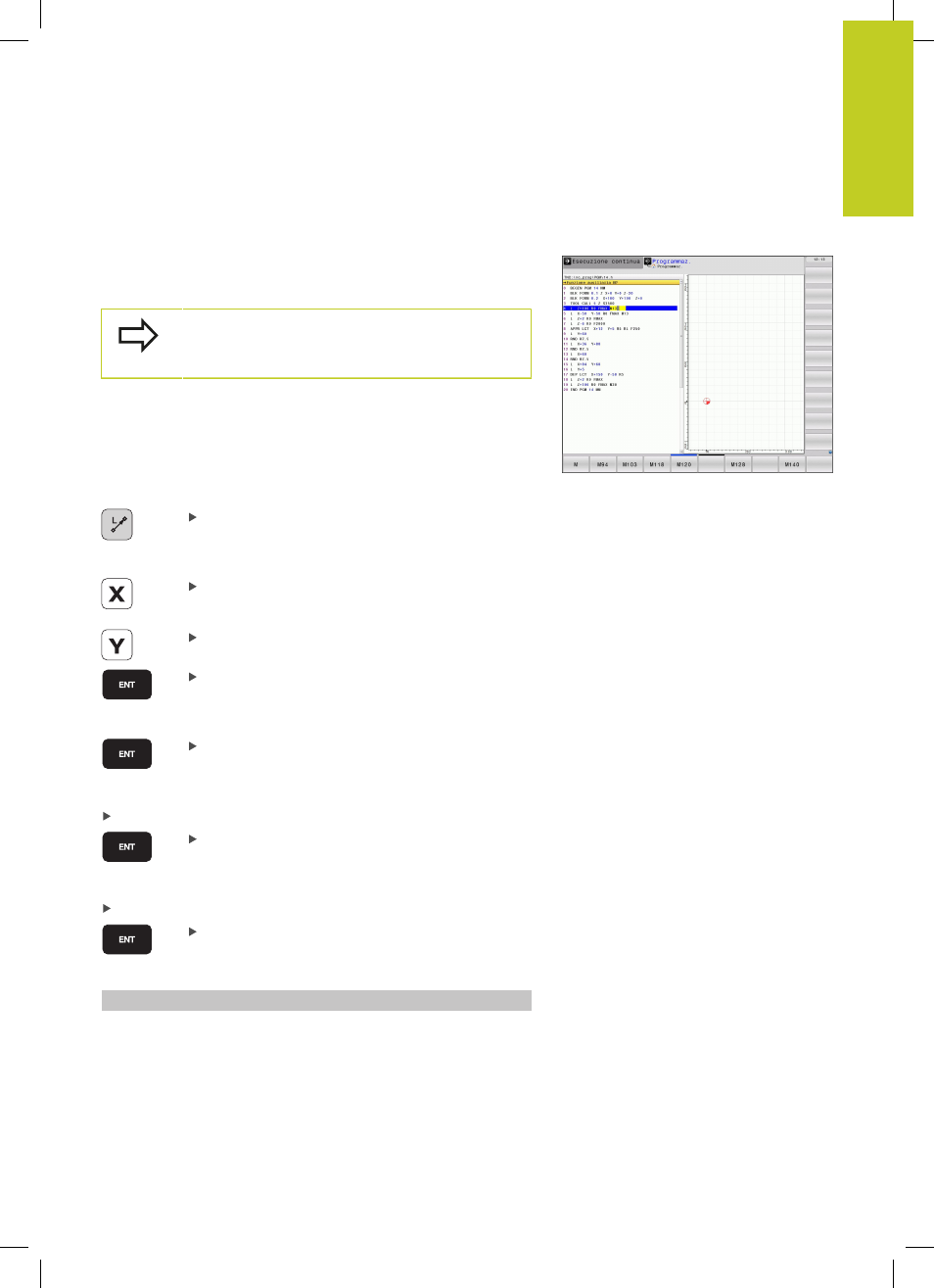

Apertura e inserimento di programmi 3.2
3
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013
97
Programmazione dei movimenti utensile nel dialogo
con testo in chiaro
Per programmare un blocco si inizia con il tasto di dialogo. Nella
riga di intestazione dello schermo il TNC chiederà tutti i dati
necessari.
Se si immettono le funzioni DIN/ISO utilizzando una
tastiera USB collegata, assicurarsi che siano attive le
maiuscole.
Esempio per un blocco di posizionamento
Aprire il blocco
COORDINATE?
10 (coordinata di destinazione per l'asse X)
20 (coordinata di destinazione per l'asse Y)
Con il tasto ENT passare alla domanda successiva
CORR. RAGGIO: RL/RR/SENZA CORR.:?
Inserire "senza correzione del raggio" e con il tasto
ENT passare alla domanda successiva
AVANZAMENTO F=? / F MAX = ENT
100 (inserire l'avanzamento per questa traiettoria 100 mm/min)
Con il tasto ENT passare alla domanda successiva
FUNZIONE AUSILIARIA M?
Inserire 3 (funzione ausiliaria M3 "Mandrino on").
Con il tasto ENT il TNC chiude questo dialogo.
La finestra di programma visualizza la riga:
3 L X+10 Y+5 R0 F100 M3
