Programmazione: programmazione di profili
6.5 Movimenti traiettoria – Coordinate polari
6
220
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013

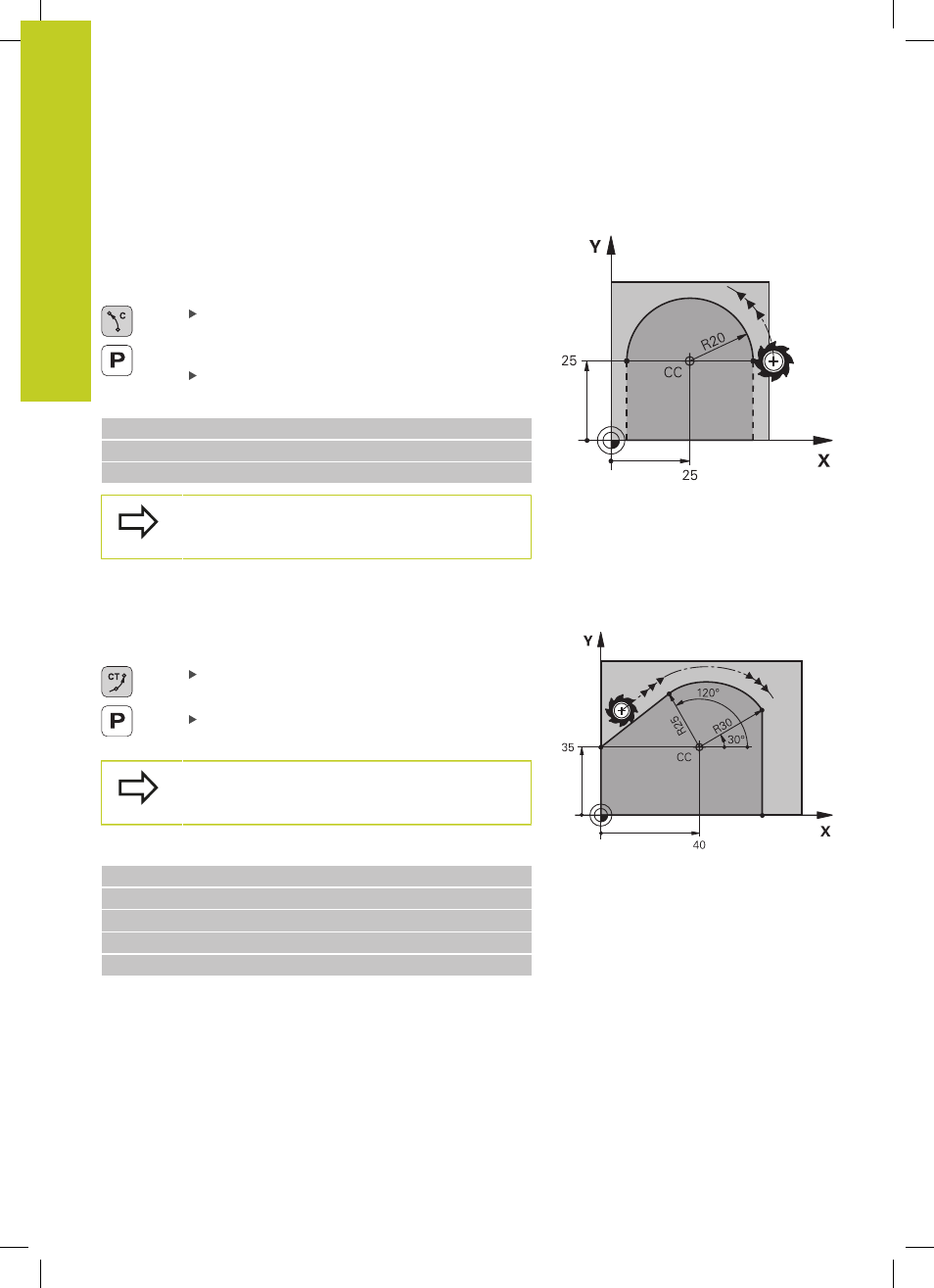

Traiettoria circolare CP intorno al polo CC
Il raggio delle coordinate polari
PR è contemporaneamente raggio
dell’arco di cerchio.
PR è definito dalla distanza del punto di
partenza dal polo
CC. L'ultima posizione dell'utensile programmata
prima della traiettoria circolare corrisponde al suo punto di partenza.
Coordinate polari angolo PA: posizione angolare
del punto finale della traiettoria circolare tra
–99999,9999° e +99999,9999°
Senso di rotazione DR
Blocchi esemplificativi NC
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
In caso di coordinate incrementali inserire lo stesso
segno per DR e PA.
Traiettoria circolare CTP con raccordo tangenziale
L'utensile si sposta su una traiettoria circolare che si raccorda
tangenzialmente all'elemento di profilo precedente.
Coordinate polari raggio PR: distanza del punto
finale della traiettoria circolare dal polo
CC
Coordinate polari angolo PA: posizione angolare
del punto finale della traiettoria circolare
Il polo non è il centro della circonferenza!
Blocchi esemplificativi NC
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
